Montaje de la antorcha
2-14 Duramax Retrofit Torch Manual del operador
3
5
6
2
7
1
3
5
6
4
7

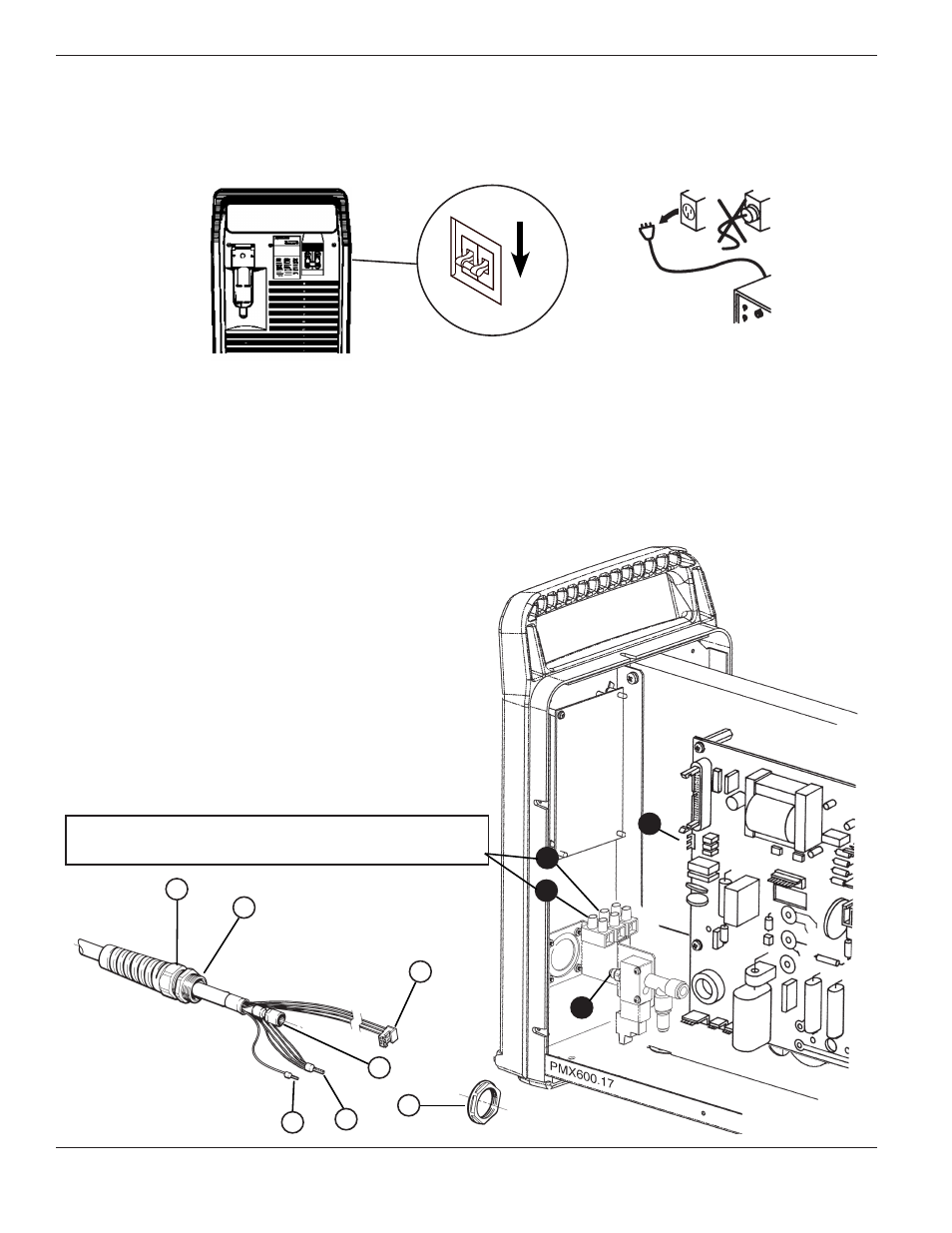

Antorchas sin conector de desconexión rápida – CE Powermax600
1. Poner el interruptor de energía en OFF (apagado) y quitar el cable de alimentación del receptáculo de energía.
2. Desconectar la manguera de alimentación de gas de la fuente de energía.
Precaución: No apretar el collar del pasacables (4) a los cables y mangueras de la antorcha hasta que no esté
apretada la conexión de gas (3) o esta último podría gotear.
3. Instalar el pasacables (1) y sujetarlo con la tuerca (2).
4. Conectar y apretar la conexión de gas (3).
5. Apretar el collar del pasacables (4) al conjunto de cables y mangueras.
6. Enchufar los conectores eléctricos (5), (6) y (7). Apretar los
tornillos de la placa de bornes a 12 kg cm.
Precaución: Estas son conexiones de corriente elevada.
La torsión adecuada es crucial.
