I NSTALACION
EFECTOS DE LA INSTALACION EN LA
EJECUCION DEL TRABAJO
Revise la unidad por la existencia de algún daño e infórmelo
inmediatamente al remitente. También revise que todos los
accesorios o artículos hayan sido incluidos.
Mueva el ventilador al lugar deseado y asegúrelo a los
orificios de la base. La unidad debe estar nivelada (cuñas
pueden ser necesarias). Se deberá usar conductos flexibles
para las conexiones y los aisladores de vibración cuando
haga ruido.
El amperaje del motor y los rangos de voltaje deberán ser
compatibles al sistema de voltaje y amperaje en donde se
instalará la unidad finalmente. La entrada eléctrica debe
estar propiamente conectada y estar de acuerdo a las reglas
y códigos de cada localidad.
Se ajusta la descarga en la fábrica de acuerdo a las
especificaciones de la orden del cliente. Sin embargo se
puede girar a otras posiciones de descarga al tiempo de la
instalación si es necesario. El quitar de tornillos de la caja
que protegen el motor y sus partes movibles permite que la
descarga se pueda dirigir hacia el mismo sentido que las
manecillas del reloj muestra en la Figura 1. Se deberá quitar
una porción del marco de ángulo para las posiciones de
descarga de los modelos TAD, BD y BAD.

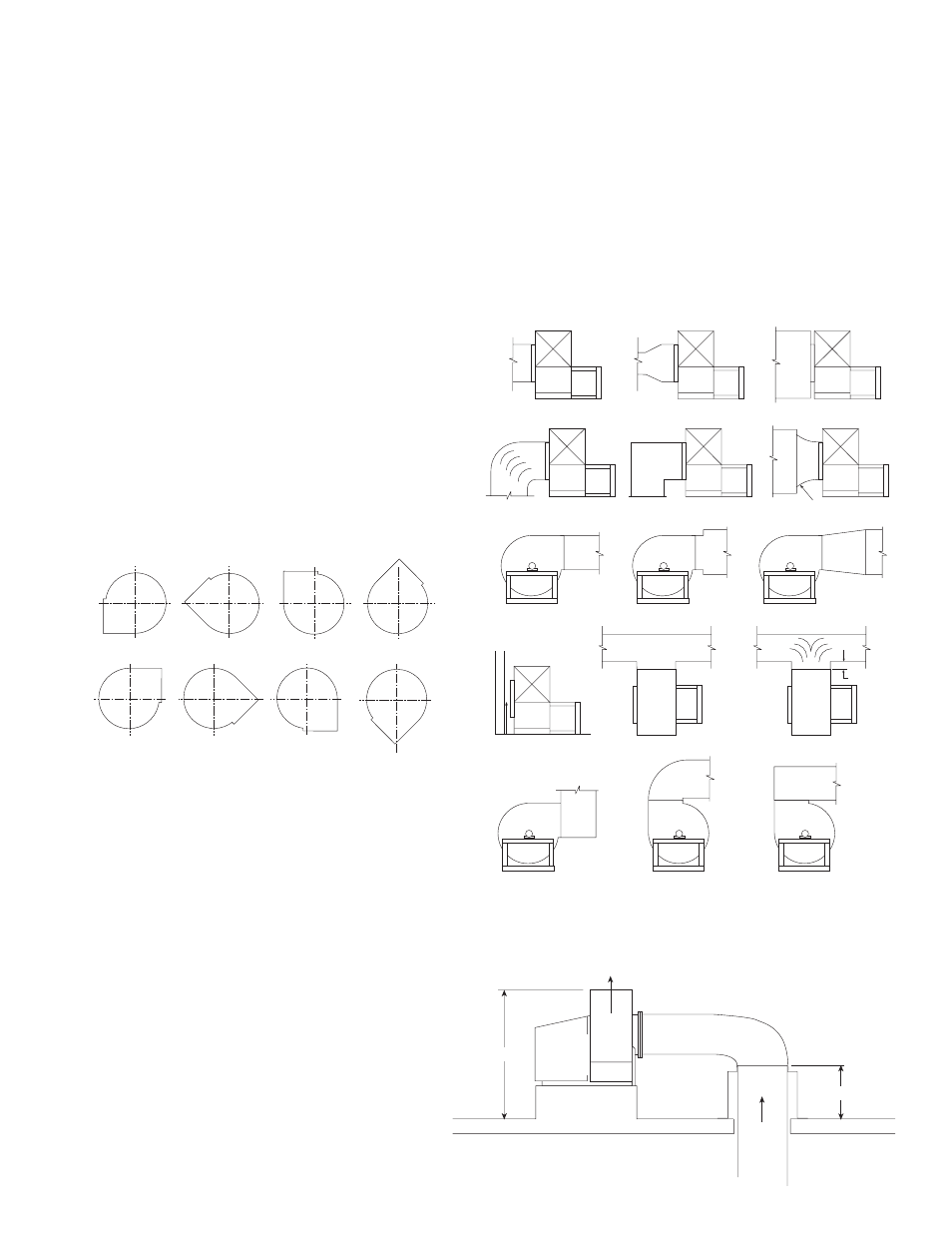

VISTA DESDE LA PARTE DEL MOTOR DEL VENTILADOR
Fig. 1
Se muestra la rotación en el sentido de las manecillas del
reloj. Las posiciones de descarga vistas son en el sentido
contrario del movimiento del reloj, que son imágenes del
espejo. Siempre se debe observar la rotación del ventilador
desde la parte del motor de la coraza.
La restricción o inestabilidad del flujo que entra puede
causar la pre-rotación del aire o carga desigual de la rueda
del ventilador, dejando grandes pérdidas en el sistema,
aumentando el nivel de sonido y falla estructural de la
turbina del ventilador. Descarga libre o flujo turbulento en el
canal de salida podría resultar en pérdidas en la efectividad
del sistema.
Los ejemplos abajo muestran el plan del sistema y las
entradas y salidas de las configuraciones diferentes que
pueden afectar la ejecución del trabajo.
CW BH CW BAU CW TAU CW UB
CW TH CW TAD
CW BAD
CW DB
BUENO POBRE POBRE
BUENO POBRE
BUENO
BUENO BUENO BUENO
POBRE
POBRE BUENO
GOOD
POOR
POOR
NO MAYOR QUE UN
ÁNGULO DE 60
°
LA TURBINA DEBE
SER AL MÎNIMO 1/2
DIÁMETRO
ONE FAN DIA.
LA CERTIFICACION UL 762 PARA LOS EXTRACTORES EN LOS RESTAURANTES
La certificación UL 762 esta disponible para los extractores SWB en los tamaños de 10 a 36 con cubierta protectora del
viento. Los ventiladores con la certificación UL 762 están determinados a operar a una temperatura máxima de 375
° F e
incluyen una compuerta de acceso y un conector de desagüe de una 1”.
Un protector de salida es estrictamente recomendado
cuando la descarga del ventilador es accesible. La
descarga ascendente es recomendable. La descarga
del ventilador debe de tener un mínimo de 40”/101.6
cms sobre la linea del techo y el ducto de extracción
tiene que estar totalmente soldado y a una distancia
de 18”/45.7 cms sobre la superficie del techo. Este
dibujo es solamente para información dimensional.
Vea la edición mas reciente de la NFPA 96,
Estándares para el control de la ventilación y la
protección contra incendios de las operaciones
comerciales de cocina, para mas detalles sobre las
instrucciones de instalación, materiales, conexiones
del ducto y sus distancias.
40"**
18"*
Duct
From
Kitchen
Hood
Upblast Discharge
Weatherhood
** Per NFPA 96 the fan discharge
must be a minimum of 40"
above the roof surface. * Per NFPA 96 the duct mus
all welded construction to
minumum distance of 18"
above the roof surface.
* De acuerdo a las
especificaciones de la
NFPA 96, el ducto tiene
que ser de c o n s t r u c c i ó n
soldada con una
distancia mínima de 18”
por encima de la
superficie del techo.
Ducto de
Campana
de la
Cocina
Descarga Ascendente
Protector
de
Intemperie
**De acuerdo a las normas de la NFPA 96, la
descarga del ventilador tiene que estar a un mínimo
de 40” por encima de la superficie del techo.
