Fusion MS-UD650 Installation - Manual (Página 4)

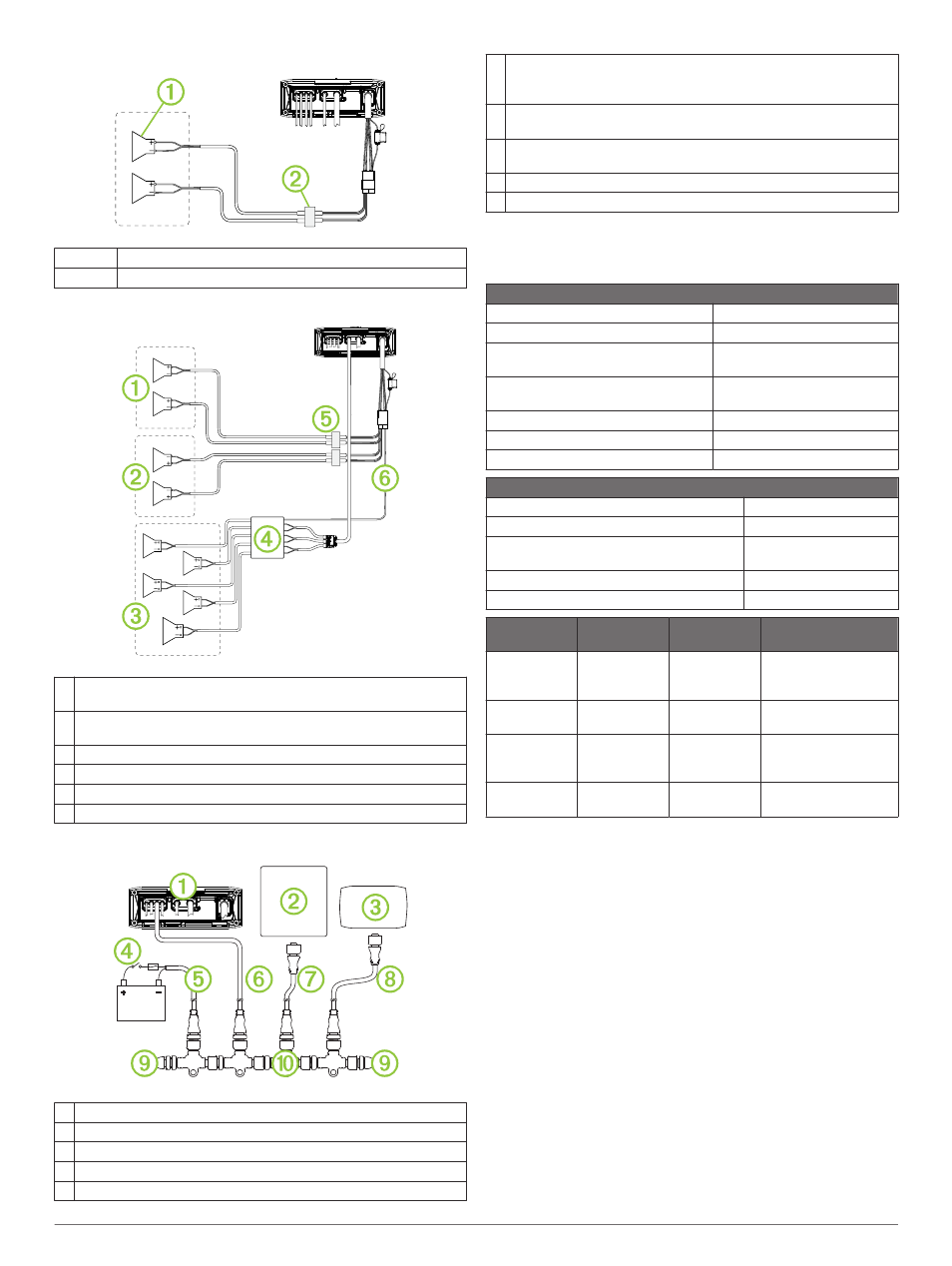

Diagrama de cableado de sistema de zona única
À
Altavoces
Á
Conexión estanca
Diagrama de cableado de sistema de tres zonas
À
Altavoces de la zona 1, que reciben alimentación del amplificador
Clase D en estéreo
Á
Altavoces de la zona 2, que reciben alimentación del amplificador
Clase D en estéreo
Â
Salida de línea de la zona 3; requiere un amplificador externo
Ã
Amplificador de 5 canales
Ä
Conexiones estancas
Å
Control remoto activado
Diagrama de cableado del sistema NMEA 2000
À
Sistema estéreo
Á
Pantalla multifunción (MDF) compatible del plotter
Â
Control remoto con cable de Fusion, como el NRX200i
Ã
Interruptor en línea
Ä
Cable de alimentación de NMEA 2000
Å
Cable de NMEA 2000 desde el sistema estéreo
Puede alargarse hasta una longitud máxima de 2 m (6 ft) con un
cable de NMEA 2000.
Æ
Cable de caída de voltaje de NMEA 2000 desde la pantalla
multifunción (MFD)
Ç
Cable de caída de voltaje de NMEA 2000 desde el control remoto
con cable
È
Terminador o cable principal de NMEA 2000
É
Conector en T de NMEA 2000
Información sobre el sistema estéreo
Especificaciones
General
Peso 0,88 kg (1,96 lb)
Resistencia al agua IPX5
Rango de temperatura de
funcionamiento De -5 a 50 °C (de 23 a 122 °F)
Rango de temperaturas de
almacenamiento De -20 a 70 °C (de -4 a 158 °F)
Voltaje de entrada De 10,8 a 16 V de CC
LEN de NMEA 2000 1 (50 mA)
Distancia de seguridad del compás 15 cm (5.9 in.)
Amplificador Clase D integrado
Potencia de salida de la música por canal 70 W máx. x 4 a 2 ohmios
Potencia de salida total de la música 280 W máx.
Corriente (standby con el contacto
apagado) < 3 mA
Corriente (máx.) 15 A
Corriente (silenciado) < 900 mA
Sintonizador Europa y
Australasia
EE. UU. Japón
Rango de
frecuencias de
radio FM 87,5–108 MHz 87,5–
107,9 MHz
70–90 MHz
Intervalo de
frecuencia FM 50 kHz 200 kHz 50 kHz
Rango de
frecuencias de
radio AM 522–
1620 MHz 530–
1710 MHz 522–1620 MHz
Intervalo de
frecuencia AM 9 kHz 10 kHz 9 kHz
Compatibilidad con reproductores multimedia
Si cuentas con un modelo UD, puedes utilizar los cables
adaptadores suministrados para conectar reproductores
multimedia convencionales a la estación de conexión interna. Si
dispones de un modelo AV, puedes utilizar los cables USB
incluidos con tu reproductor multimedia para conectarlo al
sistema estéreo.
Solo los reproductores multimedia con puertos en la parte
inferior, y no en los laterales, son compatibles con la estación
de conexión. Los reproductores multimedia de dimensiones
superiores a 144 × 71 × 13 mm (5,67 × 2,80 × 0,52 in) no son
compatibles con la estación de conexión.
4
