Conexión a la alimentación
Al conectar el sistema estéreo a la alimentación, debes conectar
los dos cables de alimentación. El cable de alimentación
amarillo debe conectarse directamente a la batería, o
conectarse utilizando un interruptor de aislamiento de 15 A.
Esto proporciona alimentación al sistema, así como un
suministro continuo de corriente en standby. El cable de señal
rojo debe conectarse a la misma batería a través del sistema de
encendido u otro interruptor manual para encender y apagar el
sistema estéreo.
Si no estás guiando el cable rojo al sistema de encendido o a
otro interruptor manual, puedes conectar el amarillo al rojo y
conectar ambos al terminal positivo de la batería (+). Se debe
colocar un fusible en el cable rojo.
Si es necesario alargar el cable de alimentación amarillo y los
cables de tierra negros, utiliza un cable 2,08 mm 2 (14 AWG).
Para prolongaciones de más de 1 m (3 ft), utiliza un cable de
3,31 mm 2 (12 AWG).
Si es necesario alargar el cable de señal rojo, utiliza un cable de
0,33 mm 2 (22 AWG).

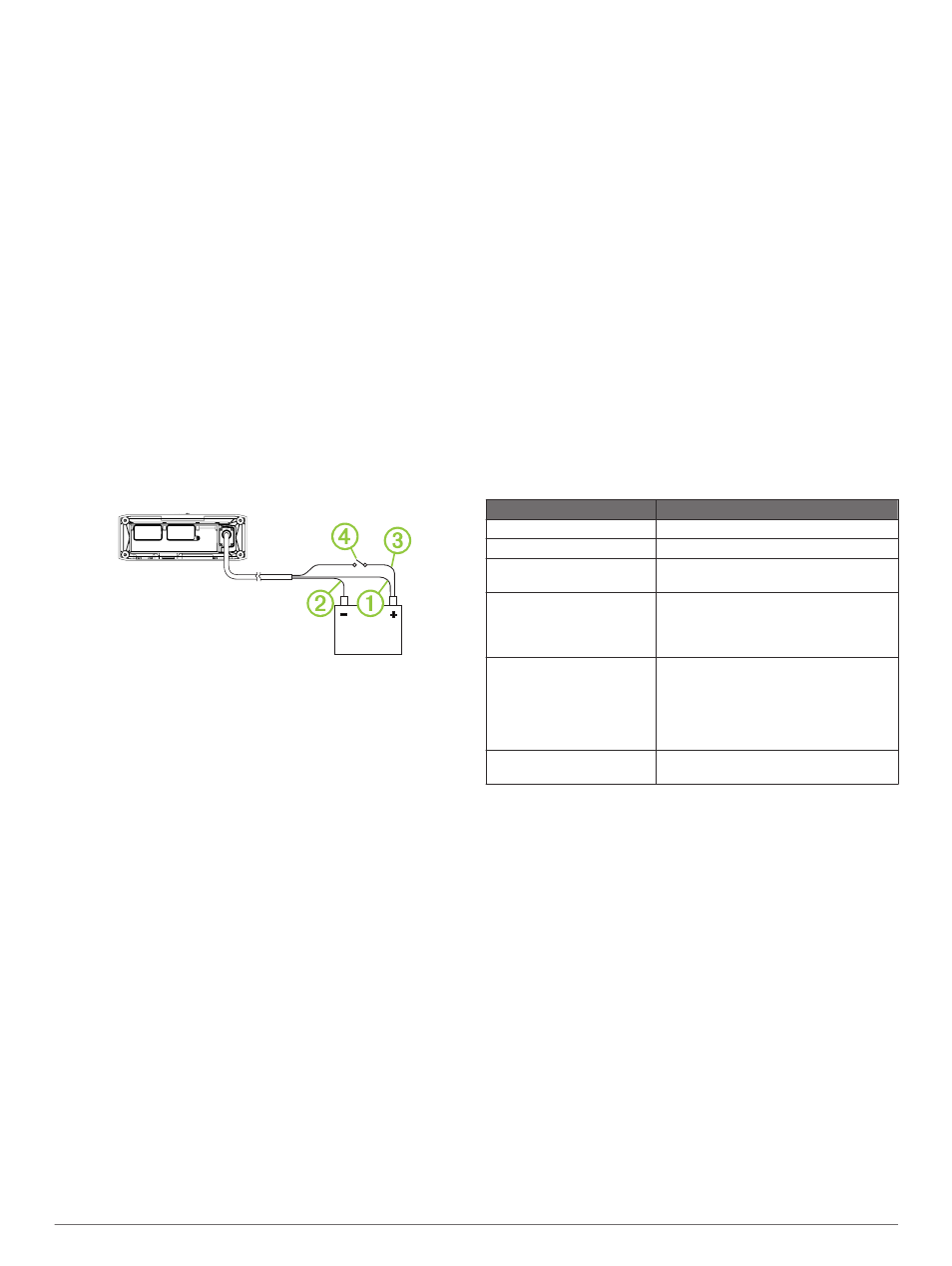

1 Guía el cable de alimentación amarillo
À
y los cables de
tierra negros
Á
hasta la batería y el conector del arnés de
cableado hasta el sistema estéreo.
No conectes el arnés de cableado al sistema estéreo hasta
que hayas terminado de realizar todas las conexiones de
cables de hilos desnudos.
2 Conecta el cable negro al terminal negativo (-) de la batería.
3 Selecciona una opción:
• Conecta el cable amarillo al terminal positivo (+) de la
batería y guía el cable de señal rojo
Â
al sistema de
encendido o a otro interruptor manual
Ã
.
• Conecta el cable amarillo al rojo y ambos al terminal
positivo (+) de la batería.
Zonas de los altavoces
Puedes agrupar los altavoces de una misma área por zonas. De
esta forma, es posible controlar el nivel de audio de las distintas
zonas de forma independiente. Por ejemplo, imagina que
quieres que el volumen del audio sea más bajo en la cabina y
más alto en cubierta.
Puedes ajustar el balance, el límite del volumen, el nivel del
subwoofer y el nombre de cada una de las zonas disponibles.
Se pueden conectar hasta dos pares de altavoces por zona en
paralelo con el fin de aumentar la potencia del amplificador.
Especificaciones sobre la conexión del amplificador
del subwoofer
Este sistema estéreo admite la salida a un subwoofer activo
desde las salidas de todas las zonas.
El puerto del subwoofer del sistema estéreo genera una señal
mono de nivel de línea. El nivel de audio de la salida de puerto
está vinculado a la zona.
• Debes conectar los conectores al divisor que se suministra.
• Necesitas un divisor para cada zona. Se incluye un divisor.
Especificaciones sobre la conexión del amplificador
de los altavoces
Además de las dos zonas de altavoces del sistema estéreo
disponibles mediante el arnés de cableado, este sistema puede
conectarse a varios amplificadores a través de las conexiones
de zonas.
• El cable azul del arnés de cableado debe conectarse al
amplificador para proporcionar la señal necesaria para
encender el amplificador con el sistema estéreo. Si es
necesario alargar este cable de señal azul, utiliza un cable
de 0,33 mm 2 (22 AWG).
• La salida de audio es una salida de nivel de línea estéreo a
través de un cable RCA estándar.
Conexiones habituales al sistema estéreo
Tienes la opción de conectar una amplia variedad de entradas y
salidas multimedia al sistema, en función del modelo y de los
dispositivos que quieras conectar.
Los conectores están codificados por colores que puedes
utilizar como referencia para realizar las conexiones correctas.
Por ejemplo, tu televisor dispondrá de un conector HDMI.
Conecta el cable de HDMI al conector HDMI del sistema
estéreo. En esta tabla, se muestran algunas posibles formas de
conectar dispositivos al sistema estéreo.
NOTA: no todos los conectores están disponibles en todos los
modelos de sistemas estéreo.
Entrada Conexiones del sistema estéreo
Antena de radio FM/AM* Conector de antena
Sintonizador SiriusXM ACCESSORY
Dispositivo USB Conector USB o la estación base
integrada (modelos UD)
Televisor con conector de
vídeo compuesto y salidas
de línea de audio RCA Amarillo a COMPOSITE VIDEO (solo
MS-650AV)
Salidas de audio RCA de televisor a AUX
IN 1 o AUX IN 2
Televisor con conectores
por componentes y salidas
de línea de audio Tres conectores de vídeo por
componentes que corresponden con los
conectores del sistema estéreo (solo
MS-650AV)
Salidas de audio RCA de televisor a AUX
IN 1 o AUX IN 2
Televisor con conector
HDMI HDMI (solo MS-750AV)
* Las embarcaciones con casco de metal deben utilizar una
antena AM/FM marina con conexión a tierra. Otras
embarcaciones pueden utilizar una antena AM/FM marina con
conexión a tierra.
Canal de retorno de audio
La función de canal de retorno de audio (ARC) te permite
reproducir el audio del televisor a través de los altavoces de un
sistema estéreo.
Gracias a ella, ya no es necesario conectar un cable de audio
independiente del televisor HDMI al sistema estéreo.
Normalmente, en televisores que no disponen de la función
ARC, es necesario un cable independiente para reproducir el
audio del televisor a través de los altavoces del sistema estéreo.
Sin embargo, con la función ARC, el cable HDMI transfiere el
audio del televisor a los altavoces.
Los cables HDMI versión 1.4 son compatibles con la función
ARC. Cuando planifiques la instalación de tu sistema estéreo,
comprueba si los dispositivos son compatibles con la función
ARC. La mayoría de dispositivos compatibles con la función
ARC tienen la etiqueta "ARC" en el conector HDMI que admite
esta función.
NOTA: la unidad Fusion MS-AV750 es compatible con la
función ARC.
3
