Instrucciones de instalación de
Fusion ™ MS-UD/AV650/750
Información importante sobre seguridad
AVISO
El incumplimiento de las advertencias y precauciones que se
indican puede derivar en daños personales o en la
embarcación, así como en un rendimiento deficiente del
producto.
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto y en la que
encontrarás advertencias e información importante sobre el
producto.
El dispositivo debe instalarse de acuerdo con estas
instrucciones.
Desconecta el suministro de alimentación de la embarcación
antes de iniciar la instalación del producto.
Antes de suministrar alimentación al producto, asegúrate de que
está conectado a tierra correctamente de acuerdo con las
instrucciones indicadas en la guía.
ADVERTENCIA
Utiliza siempre gafas de seguridad, un protector de oídos y una
máscara antipolvo cuando vayas a realizar orificios, cortes o
lijados.
NOTIFICACIÓN
Al realizar orificios o cortes, comprueba siempre lo que hay al
otro lado de la superficie.
Debes leer todas las instrucciones de instalación antes de
proceder a la misma. Si tienes dificultades con la instalación,
ponte en contacto con el departamento de asistencia de Fusion.
Contenido de la caja
• Dos placas de montaje
• Componentes de montaje
◦ Cuatro tornillos autorroscantes de calibre 4,2 mm (8)
◦ Cuatro tornillos M4
• Arneses de cableado de los altavoces y de la alimentación
• Divisor con conexión RCA
• Cable de micro-USB a USB (solo en modelos UD)
• Cable de conector Lightning
™ a USB (solo en modelos UD)
• Cable de Apple ® de 30 clavijas a USB (solo en modelos UD)
• Control remoto (solo en modelos AV)
• Dos pilas AAA (solo en modelos AV)
Herramientas necesarias
• Destornillador Phillips
• Taladro eléctrico
• Broca (el tamaño varía en función del material de la
superficie y de los tornillos que se utilicen)
• Herramienta de corte giratoria o sierra de calar
• Sellador marino (opcional)
Especificaciones sobre el montaje
• El sistema estéreo debe montarse en una ubicación en la
que haya espacio suficiente para abrir la tapa del mismo, tal
y como se indica en la plantilla.
• El sistema estéreo debe montarse en una ubicación que
permita la circulación del aire en la zona posterior del
sistema, de manera que la ventilación sea óptima.

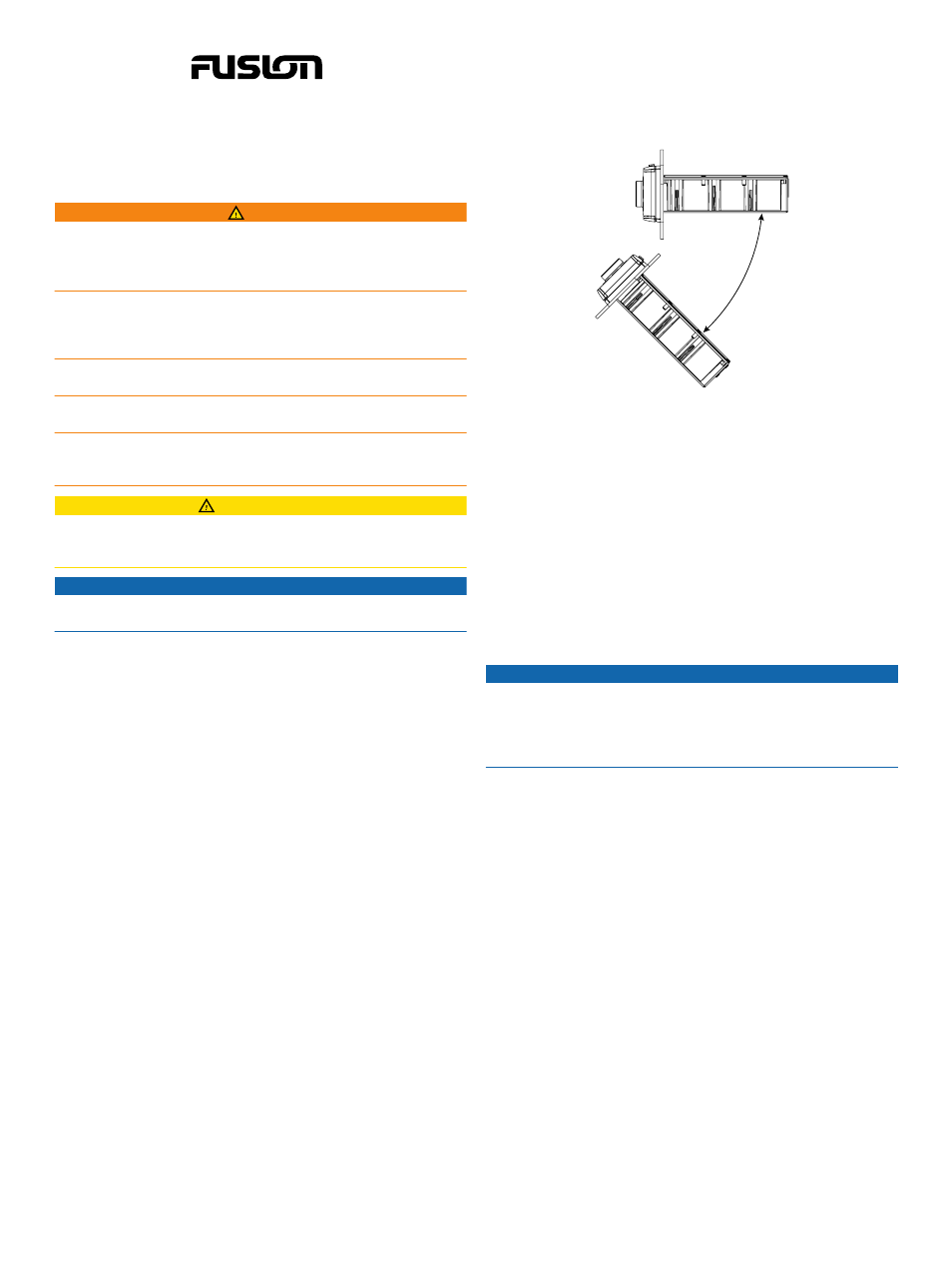

• El sistema estéreo debe montarse a 45° respecto al plano
horizontal.
• El cable debe tener un bucle que permita que el agua gotee
por él y, de esta forma, se eviten daños en el sistema.
• Si deseas montar el sistema estéreo en el exterior de la
embarcación, deberá montarse en una ubicación
considerablemente superior al nivel del agua, de forma que
no se sumerja.
• Si deseas montar el sistema estéreo en el exterior de la
embarcación, deberás hacerlo en una ubicación en la que no
pueda verse dañado por los efectos de muelles, pilotes u
otras instalaciones.
• Para evitar las interferencias con un compás magnético, el
sistema debe instalarse a una distancia de al menos 15 cm
(5.9 in.) del compás.
Montaje del sistema estéreo
NOTIFICACIÓN
Mantén la precaución al cortar el orificio para empotrar el
sistema estéreo. Solo hay un pequeño espacio libre entre la
carcasa y los orificios de montaje, y cortar un orificio demasiado
grande podría afectar a la estabilidad del sistema estéreo tras el
montaje.
Antes de montar el sistema estéreo, debes elegir una ubicación
que cumpla las directrices anteriores.
1 Recorta la plantilla y asegúrate de que encaja en la ubicación
en la que deseas montar el sistema.
2 Fija la plantilla en la ubicación seleccionada.
3 Con una broca adecuada para la superficie de montaje,
perfora el orificio de la esquina de la línea discontinua de la
plantilla para preparar la superficie de montaje para el corte.
4 Con una sierra de calar o herramienta giratoria, corta la
superficie de montaje a lo largo de la parte interior de la línea
discontinua indicada en la plantilla.
5 Si es necesario, retira la cubierta para el sol del sistema
estéreo.
6 Coloca el sistema estéreo en la pieza recortada para
comprobar si cabe.
7 Si es necesario, pule el tamaño de la pieza recortada con
una lima y papel de lija.
8 Tras comprobar que el sistema encaja en la pieza recortada,
asegúrate de que los orificios de montaje del mismo quedan
alineados con los orificios guía de la plantilla.
9 Si no quedan alineados, marca nuevas ubicaciones para los
orificios guía.
10 Perfora los orificios guía utilizando un tamaño de broca
adecuado para la superficie de montaje y el tipo de tornillo.
Diciembre de 2014 Impreso en Taiwán 190-01759-73_0A
