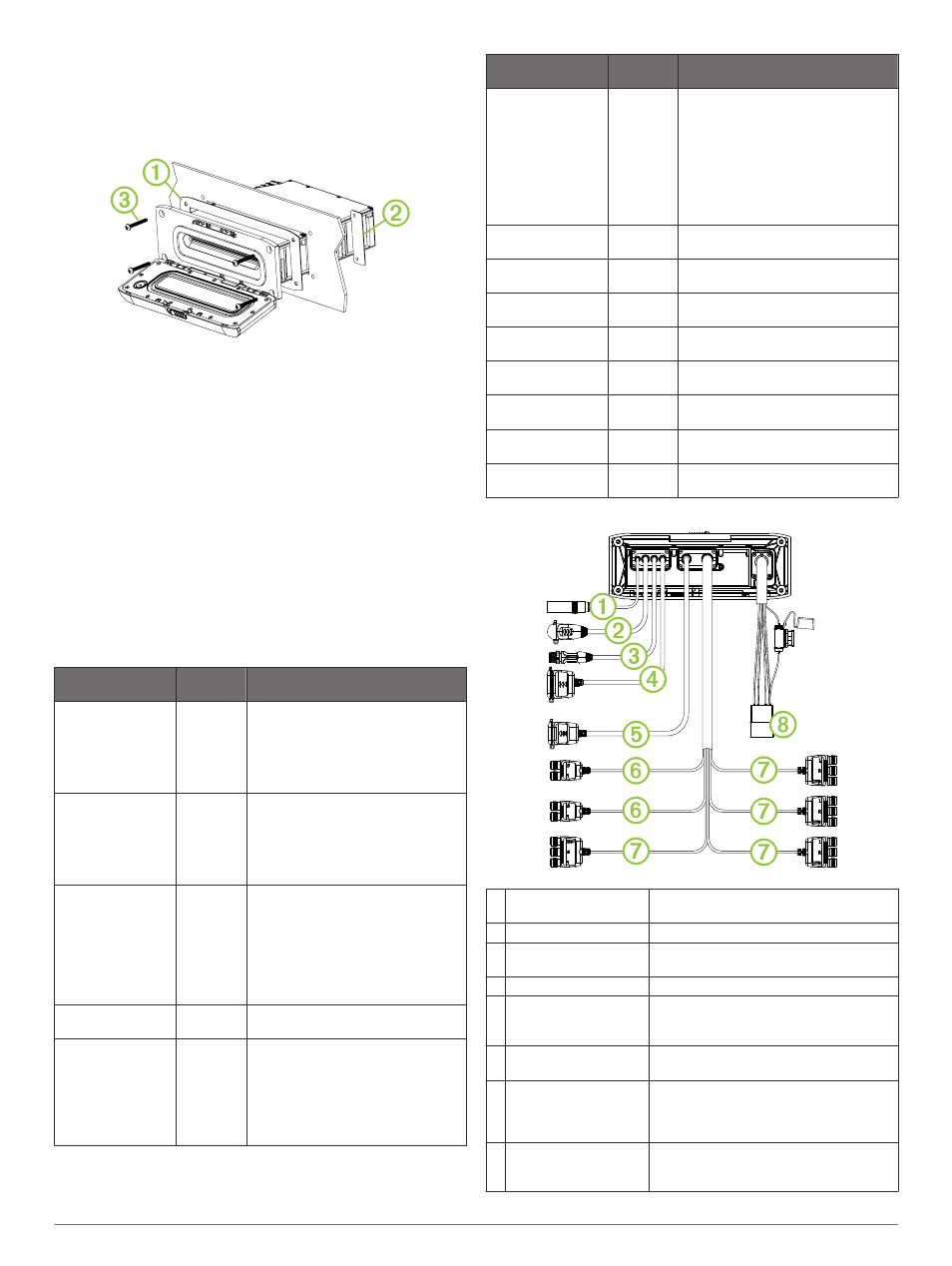

11 Retira la plantilla de la superficie de montaje.
12 Conecta los arneses de cableado y los cables teniendo en
cuenta la polaridad adecuada.
13 Coloca la junta de montaje en la parte posterior del sistema
estéreo
À
.
14 Si es necesario, coloca las placas de tuerca
Á
detrás del
panel de controles.
15 Coloca el sistema estéreo en la pieza recortada.
16 Fija el sistema a la superficie de montaje mediante los
tornillos suministrados
Â
.
17 Si es necesario, asegura la parte posterior del sistema con
ayuda de una correa o abrazadera (no incluidas).
Especificaciones sobre la conexión
El sistema estéreo debe conectarse a la alimentación, a los
altavoces y a las fuentes de entrada de contenido multimedia
para que funcione correctamente. Debes planificar
cuidadosamente la distribución del sistema, los altavoces y las
fuentes de entrada de contenidos multimedia antes de realizar
cualquier conexión.
Identificación de los cables del arnés de cableado de
los altavoces y la alimentación
Función del cable Color del
cable
Notas
Alimentación (+) Amarillo Debe conectarse a una fuente
continua de 12 V de CC capaz de
suministrar 15 A. Todos los cables de
12 V deben contar con un fusible de
15 A en el extremo de la fuente de
alimentación del cable.
Tierra (-) Negro Debe conectarse al terminal negativo
de la batería antes de conectar el
cable amarillo. Todos los accesorios
conectados al sistema estéreo deben
compartir la misma ubicación de
conexión a tierra.
Encendido Rojo Debe conectarse a una toma
conmutada independiente de 12 V de
CC, como un bus de encendido, para
encender y apagar el sistema
estéreo. Si no estás utilizando una
conexión conmutada de 12 V de CC,
debes conectarlo a la misma fuente
que el cable amarillo (alimentación).
Amplificador
encendido Azul Se conecta únicamente cuando se
usa un amplificador externo opcional.
Silenciar el teléfono Marrón Cuando está conectado a tierra y se
recibe una llamada en un teléfono
móvil con función manos libres,
silencia el audio o cambia a la
entrada AUX IN 2. Este ajuste puede
modificarse en el menú de
configuración.
Función del cable Color del
cable
Notas
Atenuación Naranja Puede conectarse al cable de
iluminación de la embarcación para
atenuar la pantalla del sistema
estéreo cuando las luces estén
encendidas.
Debe conectarse a un calibre de
cable adecuado para el fusible de la
fuente de alimentación al que está
conectado el circuito.
Altavoz izquierdo
de la zona 1 (+) Blanco
Altavoz izquierdo
de la zona 1 (-) Blanco/
negro
Altavoz derecho de
la zona 1 (+) Gris
Altavoz derecho de
la zona 1 (-) Gris/negro
Altavoz izquierdo
de la zona 2 (+) Verde
Altavoz izquierdo
de la zona 2 (-) Verde/
negro
Altavoz derecho de
la zona 2 (+) Morado
Altavoz derecho de
la zona 2 (-) Morado/
negro
Arneses de cableado
À
Antenna Conector para antena estándar tipo
Motorola
Á
ACCESSORY Conector SiriusXM ®
Â
WIRED REMOTE
NMEA 2000 Conectar a una red NMEA 2000 ® o a un
control remoto con cable Fusion
Ã
USB USB-A estándar
Ä
Varía según el modelo HDMI ® y Ethernet: modelos 750
Compuesto y por componentes: modelos
650
Å
AUX IN 1, AUX IN 2 Entradas de línea RCA estéreo roja y
blanca para fuentes como CD y MP3
Æ
Conectores de zona Salidas de línea para altavoces y
amplificadores del subwoofer. Los
modelos 650 cuentan con tres zonas. Los
modelos 750 cuentan con cuatro zonas.
Ç
Arnés de cableado de
los altavoces y de la
alimentación Consulta la sección Identificación de los
cables del arnés de cableado de los
altavoces y la alimentación
