18
Modbus RTU bifilar (RS485):
D-
Datos de Modbus -
D+ Datos de Modbus +
Alimentación int./ext.
-
GND
+ U
int
/ U
ext
Salida de la tensión interna 12,8 V
o
entrada para una alimentación externa de tensión
>12,8 - 24 V CC (+ 20 %)
Entradas digitales: 0 - 3, 4 - 9
Niveles de tensión: low = mín. 0 V - máx. 1,8 V, high = mín. 3 V - máx. 24 V CC (+
20 %)
Corrientes de entrada: según la tensión de entrada, resistencia de entrada = 46
kilo-ohmios
Salidas digitales: 0 - 3
Capacidad de conmutación en caso de alimentación a través de la tarjeta enchufa-
ble Fronius Datamanager 2.0: Suma de 3,2 W para las 4 salidas digitales
Capacidad de conmutación en caso de alimentación a través de una fuente de ali-
mentación externa con mín. 12,8 - máx. 24 V CC (+ 20 %), conectada a Uint / Uext
y GND: 1 A, 12,8 - 24 V CC (según la fuente de alimentación externa) por cada sa-
lida digital
La conexión a las I/Os se realiza a través del conector opuesto suministrado.
(8) Base de antena
Para enroscar la antena WLAN

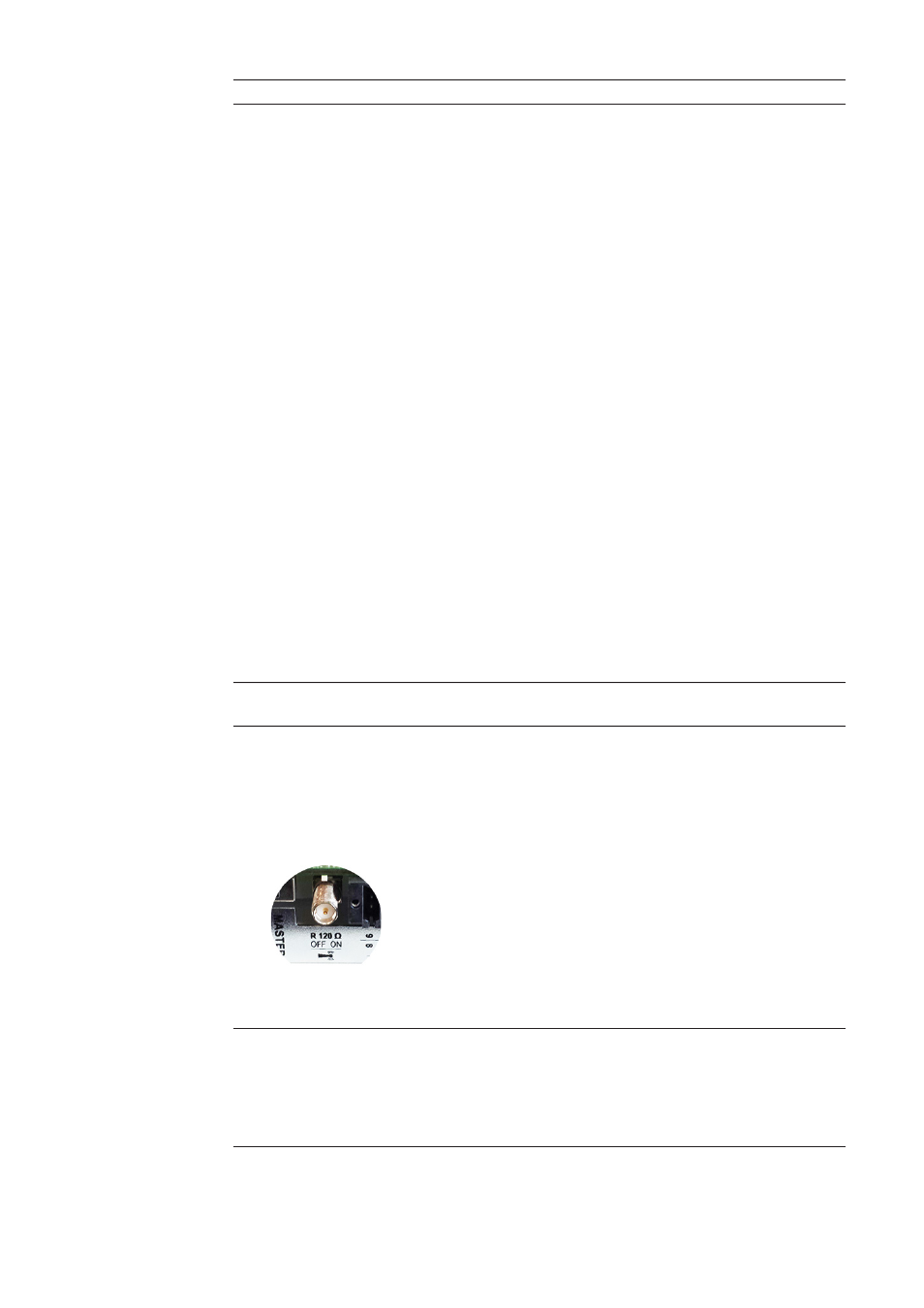

(9) Interruptor de terminación de Modbus (para Modbus RTU)
Terminación de bus interna con resistencia de 120 ohmios (sí/no)
Interruptor en posición "on" (CON): Resistencia de finalización de 120 ohmios acti-
va
Interruptor en posición "off" (DES): no hay ninguna resistencia de finalización activa
¡IMPORTANTE! En caso de un bus RS485, la resistencia de finalización debe estar
activa en el primer y en el último equipo.
(10) Interruptor Fronius Solar Net maestro/esclavo
Para cambiar del servicio de maestro a esclavo dentro de un circuito de Fronius So-
lar Net
¡IMPORTANTE! En el servicio de esclavo, todos los LED en la tarjeta enchufable
Fronius Datamanager 2.0 están apagados.
N.º Función
