17

ES

(2)

LED WLAN
-

Parpadea en verde: el Fronius Datamanager 2.0 se encuentra en el modo de
servicio
(el interruptor IP en la tarjeta enchufable Fronius Datamanager 2.0 se encuen-
tra en la posición A, o el modo de servicio ha sido activado a través de la pan-
talla del inversor y el punto de acceso WLAN está abierto)

-

Está iluminado en verde: hay una conexión WLAN establecida

-

Parpadea alternativamente en verde/rojo: Exceso del tiempo de apertura del
punto de acceso WLAN después de la activación (1 hora)

-

Está iluminado en rojo: no hay ninguna conexión WLAN establecida

-

Parpadea en rojo: la conexión WLAN es defectuosa

-

No está iluminado si el Fronius Datamanager 2.0 se encuentra en el modo de
esclavo

(3)

LED conexión Fronius Solar.web
-

Está iluminado en verde: conexión establecida con Fronius Solar.web

-

Está iluminado en rojo: conexión necesaria pero no establecida con Fronius
Solar.web

-

No está iluminado: conexión con Fronius Solar.web no necesaria

(4)

LED alimentación
-

Está iluminado en verde: alimentación principal suficiente mediante Fronius
Solar Net. El Fronius Datamanager 2.0 está listo para el uso.

-

No está iluminado: en caso de que la alimentación principal mediante Fronius
Solar Net sea deficiente o no esté disponible (se requiere una alimentación
principal externa)
o
cuando el Fronius Datamanager 2.0 se encuentre en el modo de esclavo

-

Parpadea en rojo: durante un proceso de actualización

¡IMPORTANTE! No interrumpir la alimentación principal durante el proceso de
actualización.

-

Está iluminado en rojo: el proceso de actualización ha fallado

(5)

LED conexión
-

Está iluminado en verde: conexión establecida dentro de "Fronius Solar Net"

-

Está iluminado en rojo: conexión interrumpida dentro de "Fronius Solar Net"

-

No está iluminado si el Fronius Datamanager 2.0 se encuentra en el modo de
esclavo

(6)

Conexión LAN
Interface de Ethernet con identificación de color azul, para la conexión del cable de
Ethernet

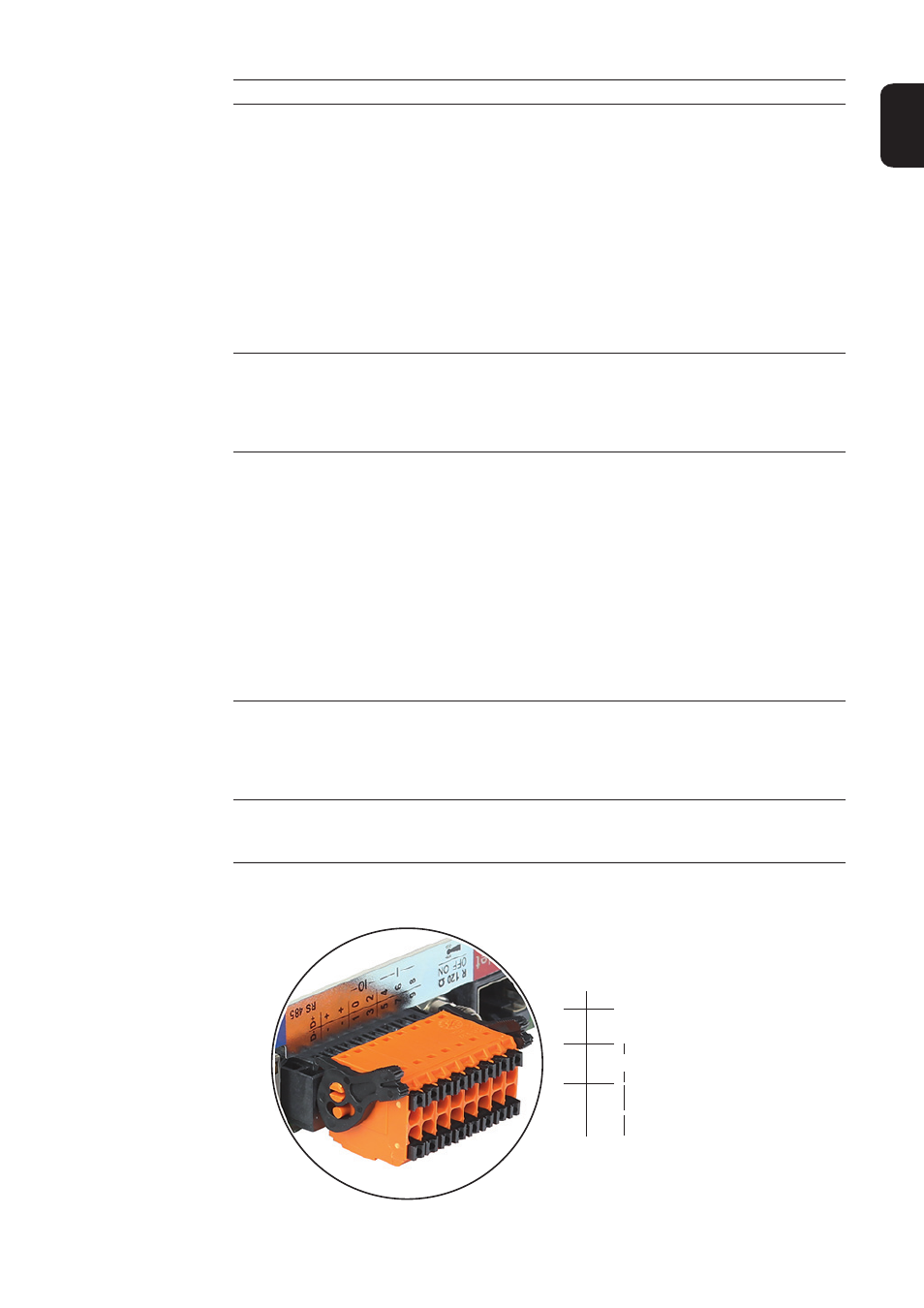

(7)

I/Os
Entradas y salidas digitales

N.º Función

D-

-
-

1
3
5
7
9

D+

+
+
0
2
4
6
8

I IO RS485
