8

Generalidades

Concepto del sis-
tema

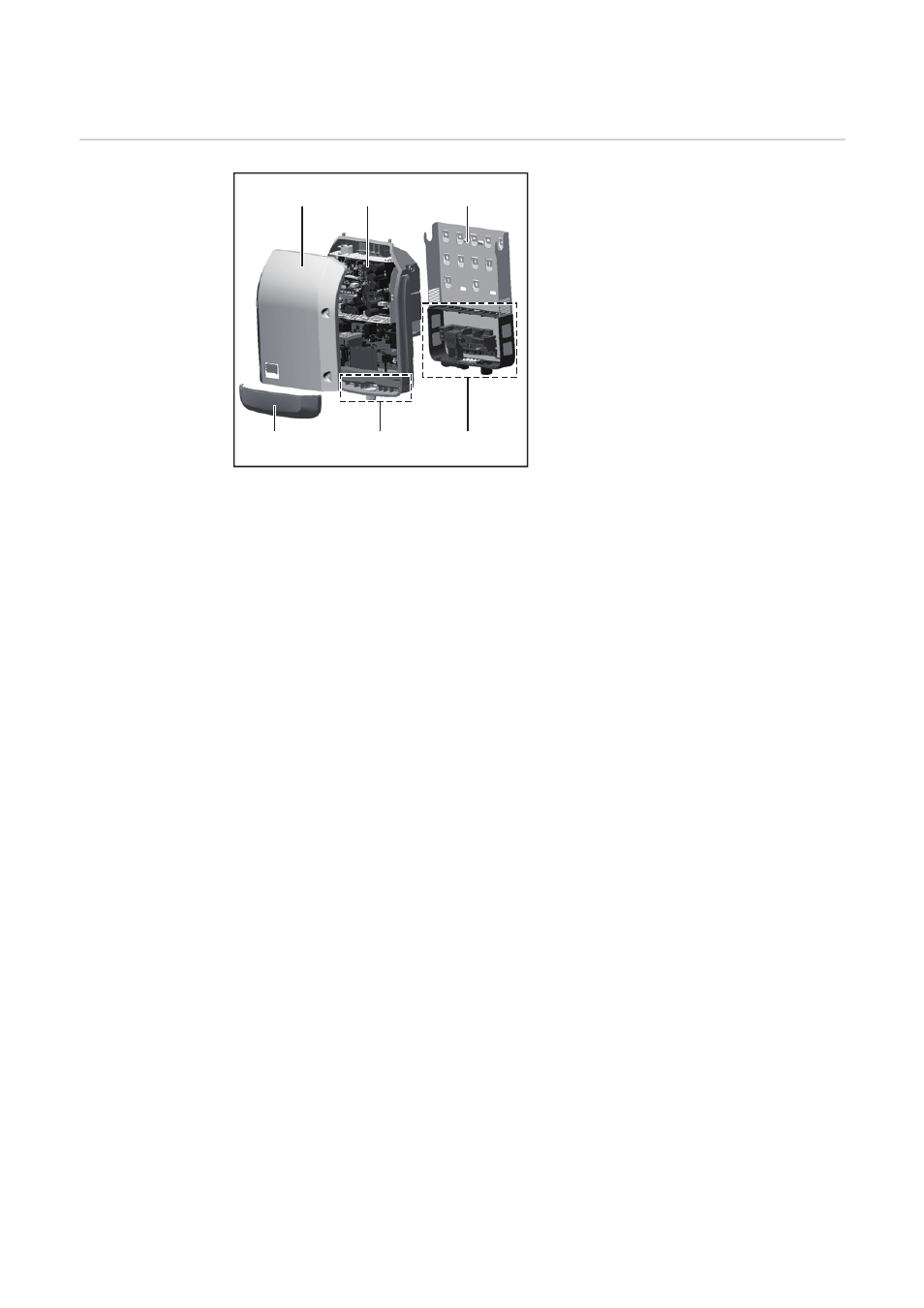

Construcción del equipo:
(1)

Tapa de la caja

(2)

Inversor

(3)

Soporte mural

(4)

Zona de conexión incluyendo el in-
terruptor principal CC

(5)

Zona de comunicación de datos

(6)

Cubierta de la comunicación de da-
tos

El inversor convierte la corriente continua
generada por los módulos solares en corri-
ente alterna. Esta corriente alterna se sumi-
nistra junto con la tensión de red a la red de
corriente pública.

El inversor ha sido desarrollado exclusivamente para su aplicación en instalaciones foto-
voltaicas de conexión a red, por lo que no es posible generar corriente independiente de
la red pública.

Gracias a su construcción y su funcionamiento, el inversor ofrece un máximo de seguridad
durante el montaje y servicio.

El inversor monitoriza automáticamente la red de corriente pública. El inversor detiene in-
mediatamente el servicio en caso de situaciones anómalas de la red e interrumpe la ali-
mentación a la red de corriente (por ejemplo, en caso de desconexión de la red,
interrupción, etc.).
La monitorización de red se realiza mediante monitorización de tensión, monitorización de
la frecuencia y la monitorización de situaciones independientes.

El servicio del inversor es totalmente automático. Cuando después del alba hay suficiente
energía de los módulos solares disponible, el inversor comienza con la monitorización de
red. En caso de suficiente irradiación solar, el inversor comienza con el suministro de ener-
gía a la red.
En este sentido, el inversor funciona de tal modo que se toma la máxima potencia posible
de los módulos solares.
Cuando la oferta energética no es suficiente para una alimentación a la red, el inversor
interrumpe por completo la conexión entre la electrónica conductora y la red y detiene el
servicio. Se mantienen todos los ajustes y datos memorizados.

Si la temperatura del inversor alcanza valores excesivos, el inversor se autoprotege redu-
ciendo automáticamente la potencia de salida actual.
El exceso de temperatura en el equipo se produce por una elevada temperatura ambiente
o una disipación del calor insuficiente (por ejemplo, en caso de montaje en armarios eléc-
tricos sin la disipación del calor correspondiente).

El Fronius Eco no dispone de elevador interno, por lo que existen restricciones en la se-
lección de módulos y series fotovoltaicas. La mínima tensión de entrada CC (U

DC min

) va-

ría en función de la tensión de red. No obstante, para el caso de aplicación correcto hay
disponible un equipo altamente optimizado.

(1)

(2)

(3)

(4)

(5)

(6)
