140
Aşırı akım ya da düşük gerilim nedeniyle devre dışı bırakmanın ardından, arıza devam
ettiği sürece inverter her 5 saniyede Fronius Solar Net'te güç beslemesini yeniden tesis
etmeye çalışır.
Arıza ortadan kalktığında Fronius Solar Net 5 saniye içinde yeniden akım ile beslenir.

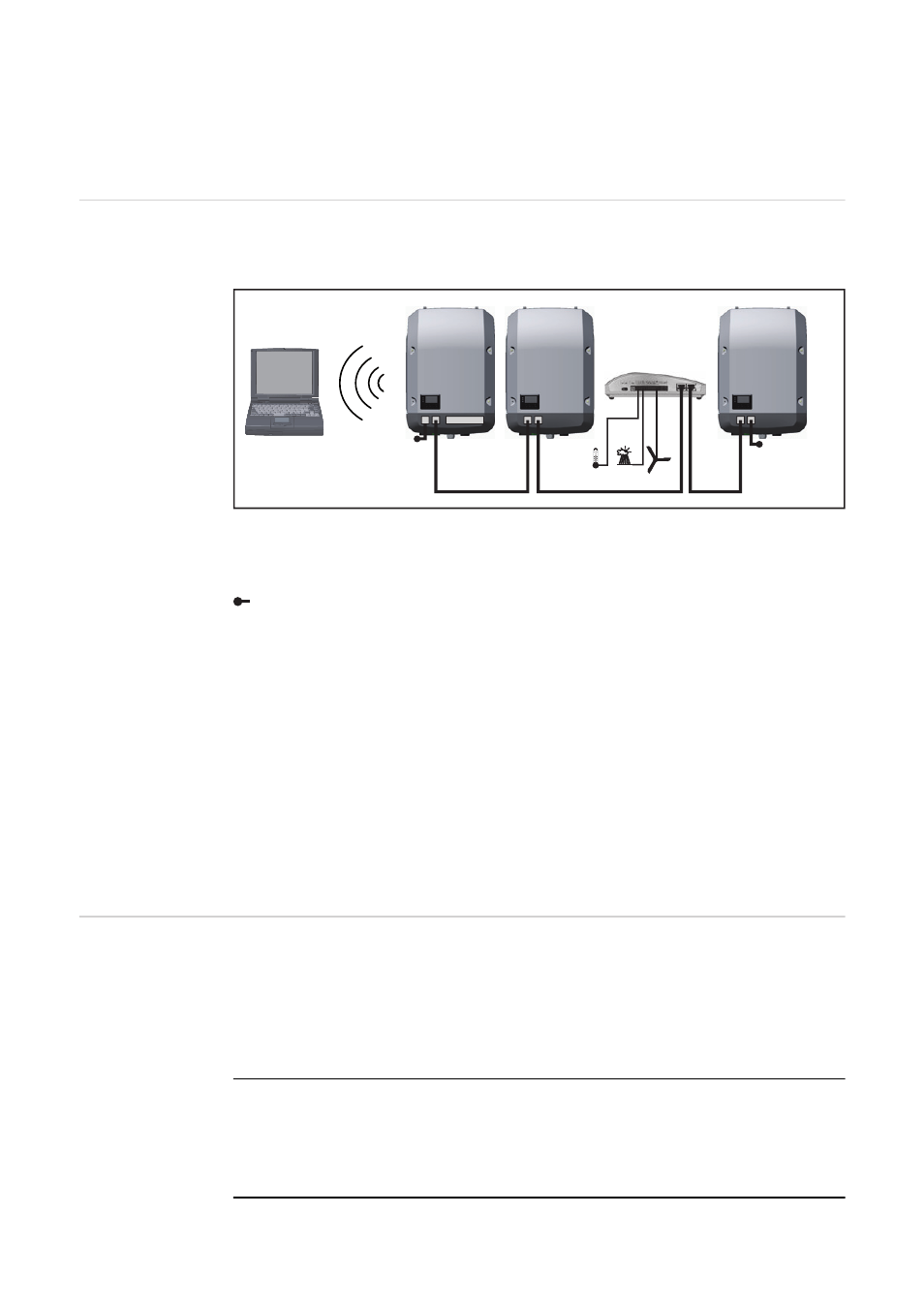

Örnek İnverter ve sensör verilerinin Fronius Datamanager ve Sensor Box aracılığı ile kayıt altına
alınması ve arşivlenmesi:
3 inverter ve bir Fronius Sensor Box'a sahip veri ağı:
- 1 Fronius Datamanager'e sahip inverter
- Fronius Datamanager olmayan 2 ve 3 numaralı inverterler!
Harici iletişim (Fronius SolarNet), inverter üzerinde veri iletişim alanı üzerinden
gerçekleştirilir. Veri iletişim alanında giriş ve çıkış olarak iki RS 422 arabirimi bulunur.
Bağlantı RJ45 soket vasıtasıyla gerçekleştirilir.
ÖNEMLİ! Fronius Datamanager veri kaydedici işlevi gördüğü için Fronius Solar Net
Ring'de başka bir veri kaydedici bulunmamalıdır.
Her bir Fronius Solar Net Ring başına sadece bir Fronius Datamanager!
Fronius Symo 3 - 10 kW: Geri kalan tüm Fronius Datamanager'leri sökün ve boştaki
opsiyonel kart bölümünü Fronius'tan opsiyonel olarak satın alınabilen kör kapak
(42,0405,2020) ile kapatın veya Fronius Datamanager içermeyen bir inverter kullanın (light
versiyon).
Fronius Symo 10 - 20 kW, Fronius Eco: Geri kalan tüm Fronius Datamanager'leri sökün ve
boştaki opsiyonel kart bölümünü kapağı (ürün numarası - 42,0405,2094) değiştirerek
kapatın veya Fronius Datamanager içermeyen bir inverter kullanın (light versiyon).
Çok işlevli akım
arabirimiyle ilgili
açıklama Çok işlevli akım arabirimine değişik devre seçenekleri bağlanabilir. Ama bu seçenekler eş
zamanlı çalıştırılamaz. Şayet örn. bir S0 sayacı çok işlevli bir akım arabirimine bağlanırsa,
yüksek gerilim korumasına sinyal kontağı bağlanamaz (tersi de geçerlidir).
Pin 1 = Ölçüm girişi: maks. 20 mA, 100 Ohm Direnç ölçümü (Bürde)
Pin 2 = maks. Kısa devre akımı 15 mA, maks. boşta çalışma gerilimi 16 V DC veya GND
Devre seçeneği 1: Yüksek gerilim koruması için sinyal kontağı
DC OVP Typ 2 seçeneği (Yüksek gerilim koruması), ana menüdeki ayara göre, ekranda
bir uyarı veya arıza bildirimi verir. DC OVP Typ 2 seçeneğiyle ilgili ayrıntılı bilgileri kurulum
talimatında bulabilirsiniz.
= Sonlandırıcı
1 2 3
IN
OUT
°C
W/m²
m/s
IN OUT IN OUT
Sensor Box
WLAN
* Fronius Datamanager
*
IN OUT
