Se debería comprobar que el movimiento radial del eje se corresponde con las espe-
cificaciones del fabricante. En términos generales, se aplicará 0,05 - 0,10 mm (.002”-
.004”) para todos los tipos de cojinetes de bola o de rodillo Para casquillos o cojinetes
lisos, los valores oscilarán en términos generales entre 0,10 y 0,15 mm (.004“- .006“).
Véase la figura 3.
La perpendicularidad de la cajera del cierre con respecto a la línea longitudinal del eje
debería ser inferior a 0,015 mm por cada 25 mm de diámetro del eje (.0005“ por cada
1“ de diámetro del eje). Nota: asegúrese de que la holgura del extremo del eje no afecta
a la lectura. Compruebe la lisura del frente de la Cajera del cierre para una correcta
instalación de la junta.
Véase la figura 4.
La concentricidad del eje con respecto al diámetro de la cajera del cierre no debería
superar 0,025 mm por cada 25 mm de diámetro del eje (.001“ por cada 1“ de diámetro
de eje) con un máximo de 0,125 mm (.005“) TIR.
Véase la figura 5.
!
!
!

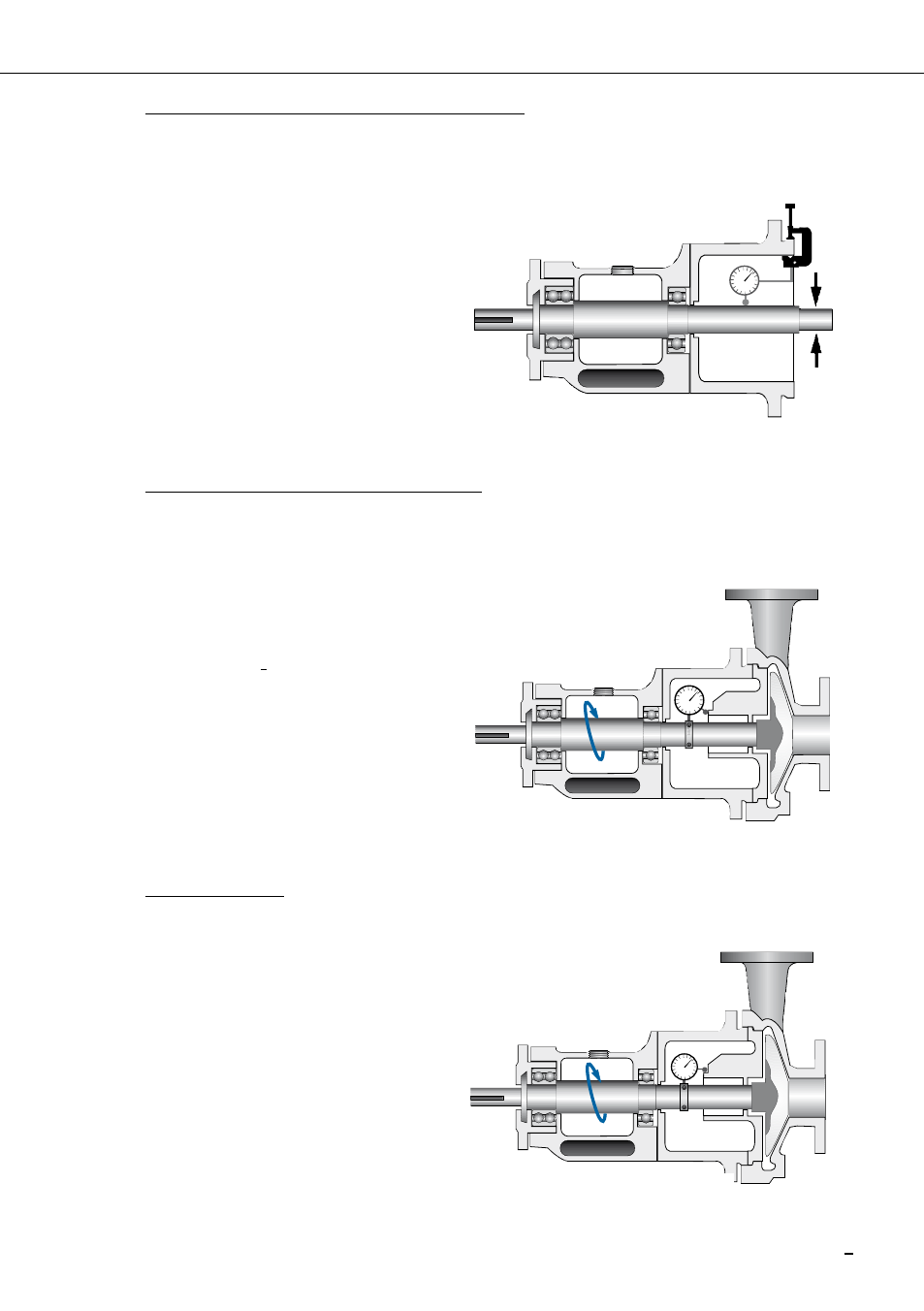

Figura 3
Figura 5
Figura 4
