10
6.2.2 Instale el cierre en el eje y sitúelo junto al frontal de la cajera del cierre.
6.2.3 Oriente las conexiones sobre la(s) tapa(s) tal y como muestra el plano de conjunto del cier-
re y de las tuberías de conexión.
6.2.4 Instale los pernos / tuercas de la tapa sin apretarlos. La tapa debe poder efectuar un movi-
miento radial.
6.2.5 Complete el montaje de los equipos restantes incluyendo, si corresponde, los cojinetes de
empuje.
6.2.6 Asegúrese de que las galgas de centrado se encuentran correctamente ubicadas y fijadas.
La posición incorrecta de los elementos de posicionamiento puede llevar a la avería del
cierre y, seguidamente, al derrame del producto extraído hacia el medio ambiente.
6.2.7 Si fuera necesario, apriete los pernos / tuercas de la tapa para evitar la desalineación de la
tapa o una presión desigual de la misma contra la cajera del cierre.
6.2.8 Apriete los prisioneros del collar de arrastre conforme a los valores de par que se indican
en el plano de conjunto del cierre.
El apriete incorrecto de los tornillos puede causar una situación peligrosa, ya que en
caso de presurización, el cierre mecánico se mueve hacia el exterior de la cámara del
cierre.
6.2.9 Monte las líneas de interconexión para el plan API correspondiente, según las instrucciones
del párrafo 7. Dado el caso, véase también el manual de instalación y mantenimiento del
equipo auxiliar.
6.2.10 Retire las galgas de centrado y guárdelas en un lugar que conozca.
6.2.11 Inspeccione la alineación del equipo y del motor conforme a las instrucciones del fabricante
del acoplamiento y / o del equipo.
6.2.12 Una vez que la unidad Esté en condiciones de funcionar (presión y temperatura), com-
pruebe de nuevo la alineación de la bomba con el motor. Realice los ajustes que resulten
necesarios.

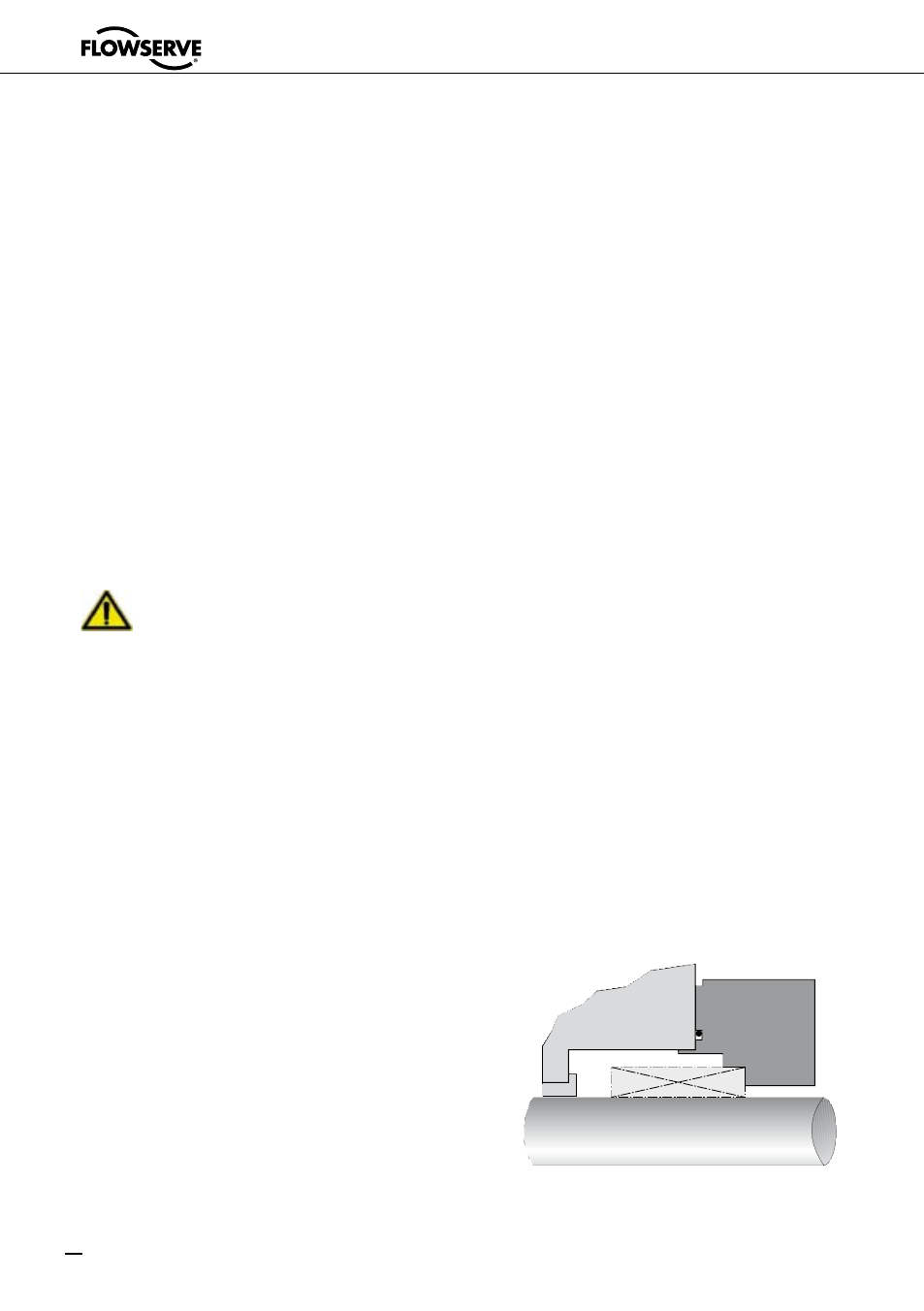

6.3 Instalación de un cierre de componentes
Véase la figura 8.
6.3.1 Compruebe el plano de conjunto, lista de
piezas y los componentes del cierre antes
!
Figura 8
