INSTRUCCIONES PARA EL USARIO MENBLOC ESPAÑOL 71576496 - 02/13
02/13
Página 20 de 40 flowserve.com
4.4 Conexiones eléctricas
4.4.1 Condiciones de seguridad con respecto a
las conexiones eléctricas.
Las conexiones eléctricas y las
puestas a tierra deben ser realizadas por un
técnico electricista capacitado, y de conformidad
con la reglamentación local vigente.
Téngase muy en cuenta la DIRECTIVA
EUROPEA relativa a zonas potencialmente
explosivas, donde el cumplimiento con la norma
IEC60079-14 también debe observarse al efectuar
las conexiones eléctricas.
Evite cualquier sobrecarga mecánica,
hidráulica o eléctrica utilizando brazos de parada
automática en caso de sobrecarga del motor, o un
controlador de intensidad, luego realice un control
rutinario de vibración.
Téngase también muy en cuenta la
DIRECTIVA EUROPEA sobre compatibilidad
electromagnética al cablear e instalar equipos en
la obra. Préstese la debida atención durante los
trabajos de cableado/instalación con el fin de
asegurar que las técnicas empleadas no
aumenten las emisiones electromagnéticas o
reduzcan la inmunidad electromagnética de los
equipos, cableado o de cualquier dispositivo
conectado. En caso de duda póngase en contacto
con Flowserve.
Antes de conectar la fuente de
alimentación, se deberá verificar la resistencia del
aislamiento del motor eléctrico si la bomba se ha
mantenido en un lugar húmedo. Esta resistencia
debe tener un valor de no menos de 5000 ohmios
para cada voltio de la fuente de alimentación.
Efectuar la conexión de puesta a tierra de acuerdo
con las reglamentaciones locales en vigor.
El motor debe estar protegido. Por
consiguiente, la protección se debe garantizar por
medio de un disyuntor magnetotérmico localizado
entre el conmutador seccional y el motor.
Utilizar el disyuntor dimensionado y ajustado
provisionalmente a la corriente especificada en la
placa descriptiva.
El ajuste final del disyuntor debe realizarse según
el párrafo 5.4.2.
Deberá instalarse un dispositivo de parada de
emergencia.
4.4.2 Alimentación
Comprobar que la tensión de la línea de la fuente
eléctrica sea la correcta para la especificada en la
placa descriptiva del motor.
Comprobar que los cables de alimentación tengan
suficiente capacidad para el correcto
funcionamiento de la instalación.
4.4.3 Acoplamiento
Los motores llevan cables:
•
En triángulo (
∆
) para 220/240 V o en estrella
( ) para 380/415 V para las potencias
inferiores a 3 kW
•
En triángulo (
∆
) para 380/415 V para las
potencias iguales o superiores a 3 kW
•
Frecuencia de 50 Hz en cualquier caso

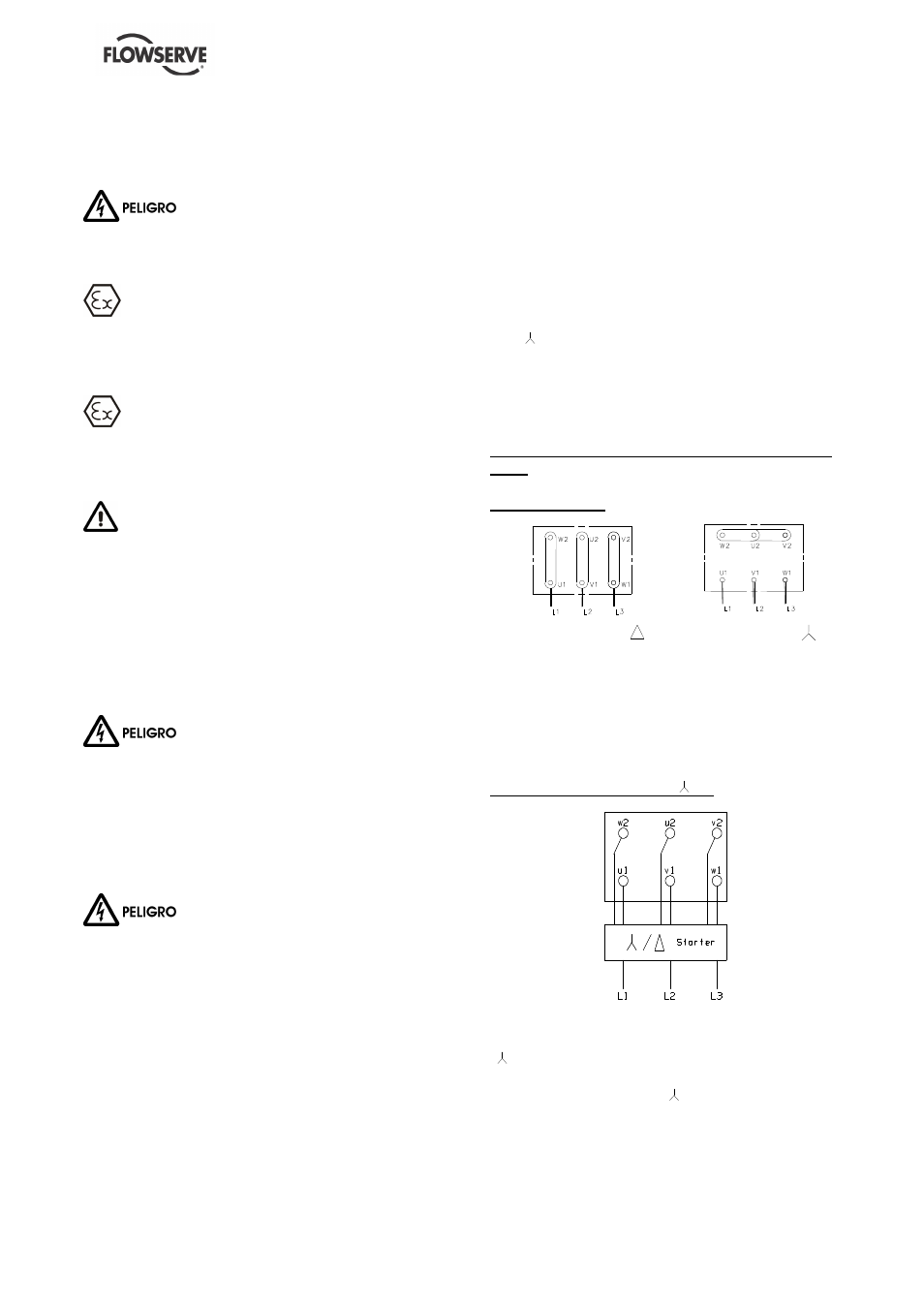

Esquema de conexiones para los motores de tres
fases
Arranque directo
Acoplamiento
Acoplamiento
Acople los terminales del motor de acuerdo con la
fuente de alimentación, y en conformidad con las
especificaciones de la placa de descripción fijada
en el motor y con el diagrama de conexiones
indicado en la caja de terminales que aparece
arriba.
Arranque estrella-triángulo /
∆
Los motores con potencias iguales o superiores a
3 kW pueden ir enchufados en estrella-triángulo
( /
∆
) para una alimentación de 380/415 V. Hay
que sacar todas las conexiones y conectar los 6
hilos en estrella-triángulo /
∆
como se indica
arriba.
