SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
5.7 REEMPLAZO DE LOS COJINETES DEL
ROTOR
1. Retire el perno de retención de 3/8 pulg. (10 mm) que sostiene
la cubierta de acceso al montaje del bastidor principal. Incline
la cubierta de acceso para permitir el acceso al rotor.
2. Retire la protección grande de la correa.
3. Retire la polea loca y las correas de accionamiento. Utilizando
los pernos de empuje del manguito, retire el manguito, el
separador y la polea del eje del rotor.
4. Retire los dos pernos de 1/2 pulg. (13 mm) situados en cada
cojinete del rotor y retire el pasador cilíndrico del eje del rotor.
5. Con un aparejo aéreo o dispositivo de izado, levante
totalmente el conjunto del rotor del bastidor. El conjunto del
rotor completo pesa 140 lb (64 k)
6. Después de extraer el conjunto del rotor del bastidor, retire
ambos cojinetes y coloque nuevos en el eje.
7. Reemplace el pasador cilíndrico.
8. Utilice un aparejo aéreo o dispositivo de izado para
volver a colocar el conjunto del rotor en el bastidor de la
chipeadora.
9. Deslice el rotor hasta que el pasador cilíndrico esté apretado
al cojinete delantero. Bloquee el cojinete delantero e instale
los pernos de 1/2 pulg. (13 mm) en cada cojinete para
asegurarlos al bastidor. Aplique a los pernos un par de torsión
de 75 lb-pie. . Bloquee el cojinete trasero.
10. Deslice el separador y el manguito por el eje con una brida
contra el cojinete y bloquee el manguito al eje. Fije la polea del
rotor al manguito. Reemplace las correas de accionamiento y
vuelva a instalar la polea loca. Verifique y ajuste el bloque de
la chipeadora si es necesario .Verifique la alineación de las
poleas y la tensión de la correa. Ajuste si es necesario.
11. Reemplace la protección de la correa y reanude la operación.
12. Arranque el motor del tractor y acople el embrague de la
transmisión de PTO (Ver manual del propietario del tractor).
Incremente la velocidad del motor a las RPM especificadas
para la PTO. Pruebe la unidad; vuelva a reajustar las poleas
si es necesario.
5.9 LUBRICACIÓN
Lubrique la máquina en forma periódica usando grasa con base
de litio. Las condiciones de trabajo extremas requerirán un
engrasado más frecuente.
Engrase los siguientes puntos cada 50 horas de tiempo de
operación:
• Dos cojinetes en el eje del rotor.
• Una boquilla de engrase en el conducto de descarga.
• Una boquilla de engrase detrás de la polea (modelos con
motor).
• Una boquilla de engrase debajo del cojinete (modelos
con motor).
5.8 DESPEJE DE UN ROTOR TAPONADO
1. Apague la fuente de potencia y deje que todas las partes
móviles se detengan por completo.
2. Retire el perno de retención que asegura la cubierta de
acceso al bastidor de la chipeadora y levante la cubierta de
acceso.
3. Limpie los residuos del rotor chipeador. Gire manualmente el
rotor para cerciorarse de que puede girar libremente.
4. Cierre la cubierta de acceso al rotor y reemplace el perno.
5. Arranque el motor y acople la correa de accionamiento para
reanudar la operación.

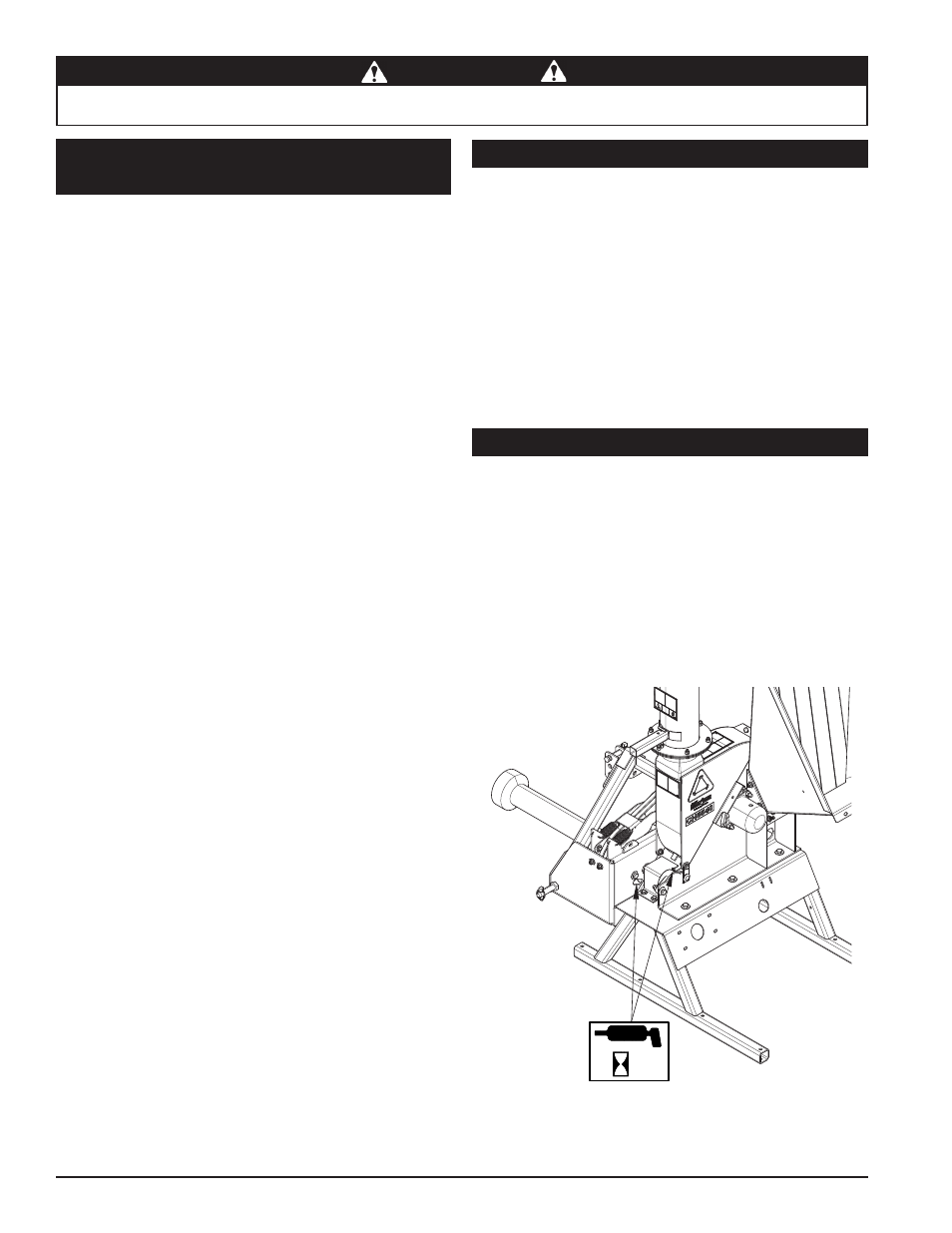

Figura. 5.6, Boquillas de engrase en CH5540
50 h
