CHIPEADORA DE 5 PULGADAS
7
ESP
AÑOL
MONTAJE
2.3 CONEXIÓN DEL MONTAJE DE PTO

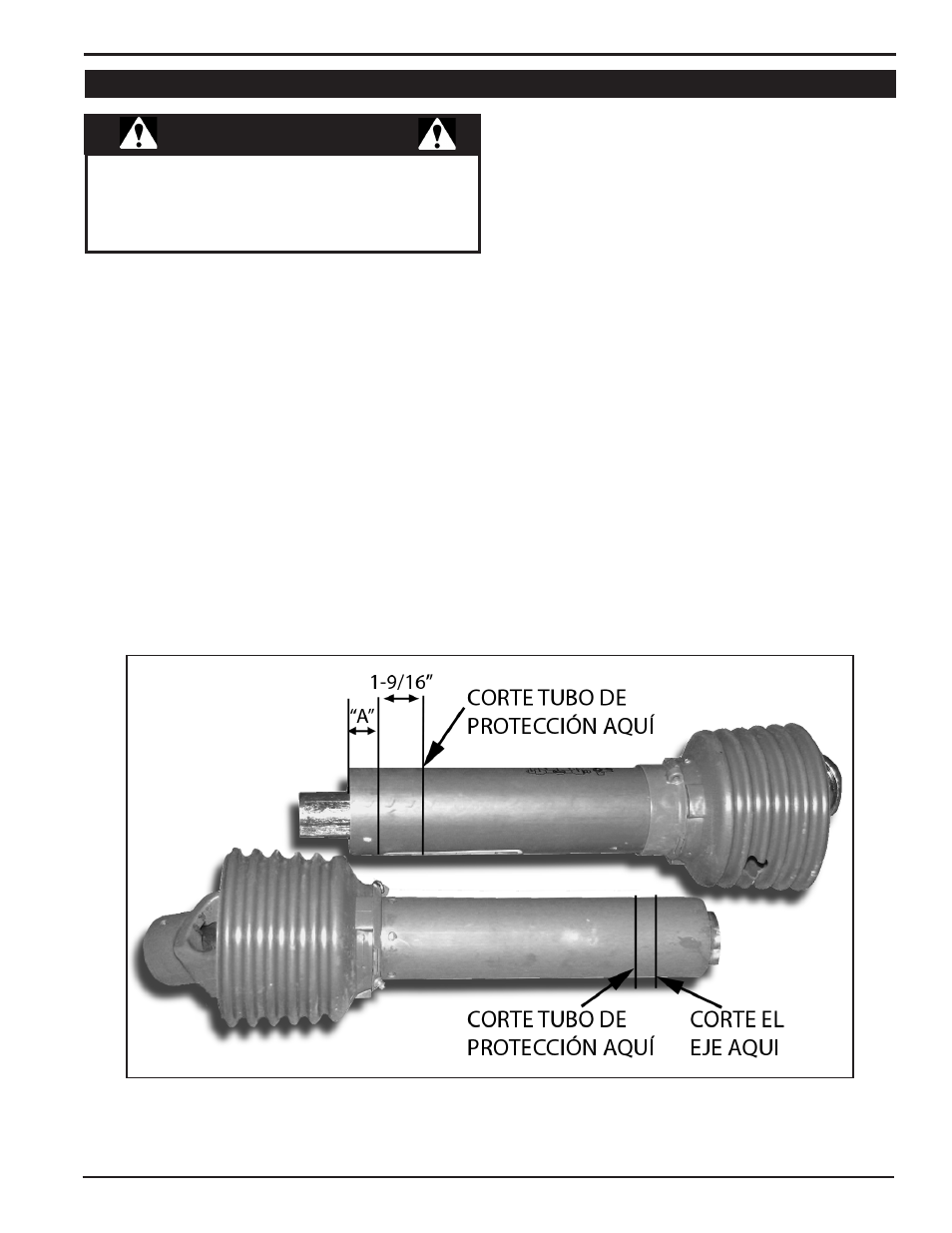

Figura 2.5, ACORTAMIENTO DE UNA TRANSMISIÓN DE PTO
IMPORTANTE
• El tractor debe tener un eje de PTO estándar de 540
RPM.
• Si el tractor tiene una PTO con embrague eléctrico,
consulte con su concesionario sobre los procedimien-
tos correctos de operación.
2.4.1 CONTROL DE LA LONGITUD DE LA
TRANSMISIÓN DE PTO
1. Fije la chipeadora al tractor con el enganche de tres
puntos.
2. Debe asegurarse de que la transmisión de PTO suministrada
con la máquina tenga la longitud adecuada para su tractor.
Ajuste la chipeadora hacia arriba y abajo y mida la distancia
más corta y la más larga entre el eje del rotor de la chipeadora
y la PTO del tractor.
3. La transmisión de PTO tiene una extensión máxima de 24,49”
(622 mm) con una superposición de 6,43” (163 mm). Si su
distancia más larga es mayor que 24,49” (622 mm) contacte
a su concesionario para obtener una transmisión de PTO
más larga.
4. La transmisión de PTO tiene una compresión mínima de 18,1”
(460 mm) Si su distancia más corta es menor que ésta, córtela
para ajustarla como se explica en la sección 2.4.2.
2.4.2 ACORTAMIENTO DE UNA TRANSMISIÓN DE
PTO
1. Separe la transmisión en dos piezas. Conecte un extremo
a la PTO del tractor y el otro extremo al eje del rotor de la
chipeadora. Alinee las dos mitades poniéndolas paralelas.
2. Mida la distancia desde el extremo de un tubo de transmisión
hasta la parte inferior de la protección del extremo de la otra
mitad de la transmisión (dimensión A en la Fig. 2.5) Mida
y marque el tubo de la transmisión 1-9/16” (40 mm) hacia
adentro con respecto de la dimensión A.
3. Coloque el tubo de protección en la posición marcada.
4. Utilizando la sección cortada del tubo de protección como
medida, coloque la sección cortada contra el extremo del
eje. Marque y corte el eje.
5. Con la sección cortada del tubo de protección como medida,
marque y corte el tubo sobre la otra mitad de la transmisión
y luego el eje.
6. Lime ambos extremos del eje y vuelva a deslizar las dos
mitades en conjunto.
2.4.3 CONEXIÓN DE LA TRANSMISIÓN DE PTO
(TOMA DE FUERZA)
1. Después de haber confirmado que la transmisión es de la
longitud correcta para su tractor, conecte la transmisión al eje
del rotor de la chipeadora utilizando la chaveta y dos tornillos
de fijación del kit del propietario.
2. Conecte el extremo opuesto del eje de la PTO al tractor.
