CHIPEADORA DE 5 PULGADAS
13
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
5.5 ESTABLECIMIENTO DE HOLGURA EN
LAS HOJAS
4. Use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
5. Retire la misma cantidad de cada cuchilla para mantener el
equilibrio del disco.
6. Las imperfecciones pequeñas tales como mellas, rebabas
sobre la parte plana de la cuchilla no afectarán el rendimiento
de picado de la máquina.
7. Para cuchillas que han sido afiladas repetidas veces,
asegúrese de que la superficie afilada se extienda más allá de
la abertura de la ranura chipeadora. Si no se extiende más allá
de la abertura, se deberán reemplazar las cuchillas.
5.6 AJUSTE /REEMPLAZO DE LA
CORREA DE ACCIONAMIENTO
Las hojas chipeadoras deberían tener una holgura de 1/16
pulgada (2 mm) a 1/8 pulgada (3 mm) respecto del bloque. Revise
la holgura cada 8 horas de operación y ajústela si es necesario.
El bloque de picado es reversible. Los cuatro lados del bloque
se pueden usar para astillar.
Para ajustar el bloque de picado:
1. Levante la cubierta de acceso al rotor y expóngalo. Afloje
los dos pernos de 1/2 pulg. (13 mm) que sujetan el bloque
de picado al bastidor.
2. Mida la holgura que hay entre la hoja chipeadora y el bloque
de picado desde el interior de la caja.
3. Ajuste hacia adentro o hacia afuera hasta lograr la medida
deseada.
4. Aplique un par motor de 75 lb-pie a los pernos del bloque de
picado. Asegúrese de que todas las hojas tienen una holgura
de 1/16 pulg. (2 mm) a 1/8 pulg. (5 mm) con respecto al
bloque antes de ponerlas en funcionamiento.

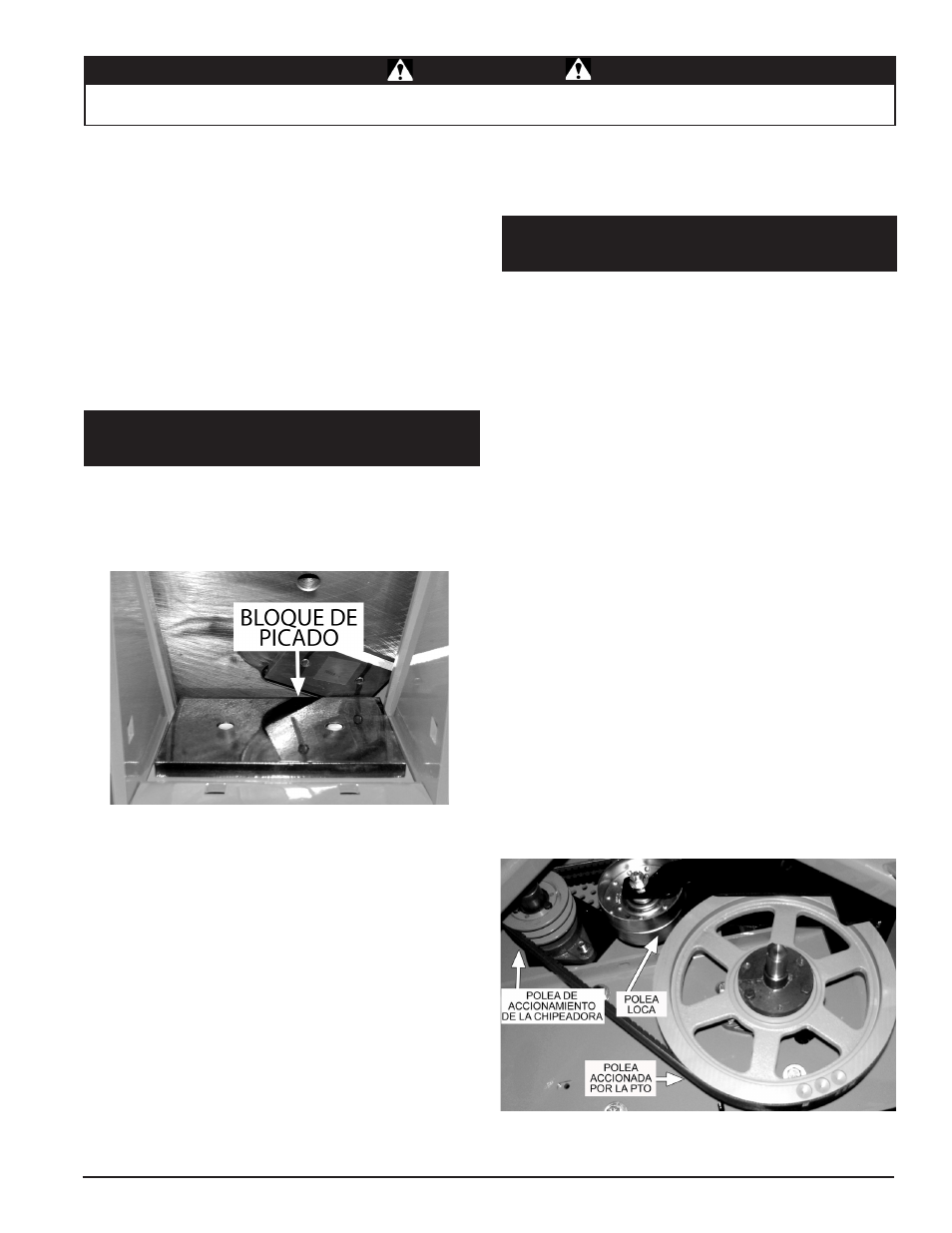

Figura 5.3, - Ubicación del bloque de picado
Verifique el estado de la correa de accionamiento anualmente o
después de cada 25 horas de operación, lo que ocurra primero.
Si la correa de accionamiento está agrietada, deshilachada o
gastada, reemplácela. Para reemplazar o ajustar la correa de
accionamiento, proceda como se indica:
Figura 5.4, - Correas de accionamiento de modelos de PTO.
1. Desacople la PTO y apague el motor del tractor.
2. Retire la protección de la correa.
3. Retire la polea loca quitando los pernos de 1/2 pulg. (13 mm) x
4-1/2 pulg. (114 mm), separadores, arandela y tuerca. Libere
la correa de accionamiento de las poleas (Figura 5.4).
4. Coloque las nuevas correas y vuelva a instalar la polea
loca.
5. Verifique la alineación de la polea con un canto recto y
ajústela si es necesario.
6. Verifique la tensión de la correa y ajústela si es necesario.
La deflexión de la correa en el centro de ésta debe ser 7/16
pulg. (11 mm) cuando se coloca una carga de 20 lb (9 kg)
contra ella.
7. Vuelva a instalar la protección de la correa.
8. Arranque el motor del tractor y acople el embrague de la
transmisión de PTO (Ver manual del propietario del tractor).
Incremente la velocidad del motor a las RPM especificadas
para la PTO. Pruebe la unidad y ajuste las poleas si es
necesario.
Si el filo del bloque de picado está dañado o gastado en forma
despareja, retire los dos pernos que sujetan el bloque y use uno
de los otros tres filos. Regule a la medida correcta.
