CHIPEADORA DE 5 PULGADAS
6
MONTAJE
2.2 FIJACIÓN DEL TUBO DE DESCARGA

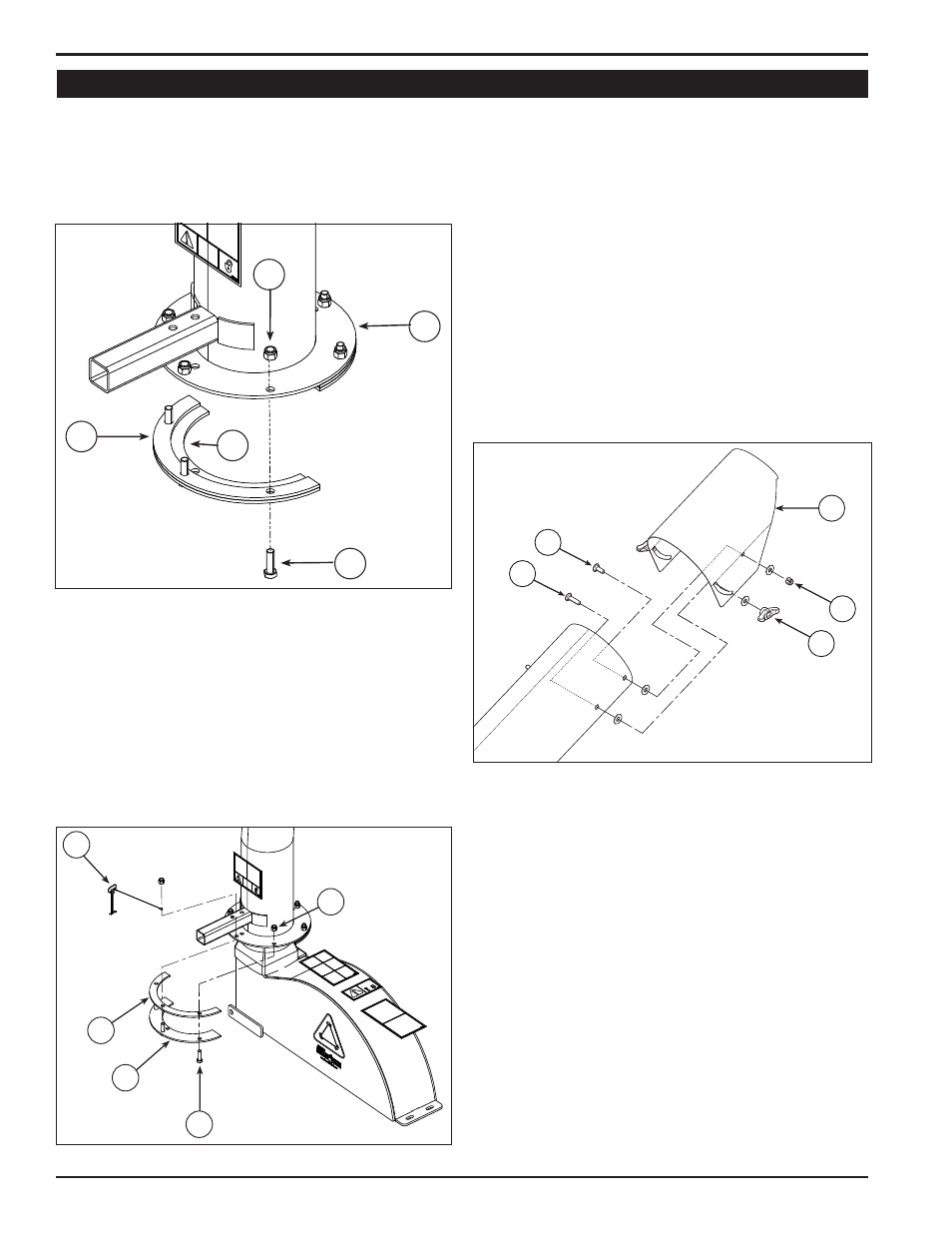

Figura 2.2, - Conjunto de descarga de la chipeadora
Figura 2.3, - Conjunto de descarga de la chipeadora
Figura 2.4, – Fijación del tubo de descarga
Coloque un anillo de fijación (1) y un anillo de intermediario
(2) a la base del tubo de descarga (3) con tres pernos
(4) de 3/8 x 1 ¼ pulg. (10 mm x 32 mm) y tuercas
con cubierta de nylon (5). Apriete dejando un espacio
libre de 1/16 pulg. (2 mm) para ayudar en el montaje
a la brida. Ver Figura 2.2
Deslice el tubo en la brida de montaje del bastidor de
la chipeadora. La abrazadera de descarga (1) debe
deslizarse debajo del reborde de la brida. Apriete los
pernos y las tuercas para asegurarla.
Instale la segunda mitad del intermediario (2) y el anillo
de fijación (1) en el tubo de descarga con pernos(4)
de 3/8 x 1 ¼ pulg. (10 mm x 32 mm) y tuercas con
cubierta de nylon (5).
Enganche el amarre con el pin de descarga (11), como se
muestra en la Figura 2.3.
Lubrique el conducto aplicando grasa a la boquilla de
engrase situada en la base del conducto. Gire el
conducto y aplique grasa hasta que el conducto gire
libremente.
Gire el tubo 360 grados y bloquéelo en su sitio con la
clavija de bloqueo para asegurarse de que esté
montado correctamente.
Fije el deflector de descarga (6) al tubo de descarga.
Conecte el deflector con dos pernos (7) de 5/16 x 1 ¼
pulg. (8 mm x 32 mm) a través del orificio inferior del
tubo de descarga. Pase estos pernos por el interior
del tubo, la arandela, el deflector, la arandela y luego
la perilla (8).
Termine de fijar el deflector al tubo con dos pernos (9) de
5/16 x 1 pulg. (8 mm x 25 mm) a través del agujero del
fondo del tubo de descarga y asegúrelo con arandelas
y tuercas (10) de 5/16 (8 mm).
1
2
3
4
5
6
7
9
8
10
1
2
4
5
11
