CHIPEADORAS DE 6 PULGADAS
22
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
Verifique el estado de la correa de accionamiento anualmente o después de cada 50 horas de operación, lo que ocurra primero. Si
la correa está agrietada, gastada, deshilachada o estirada, reemplácela.

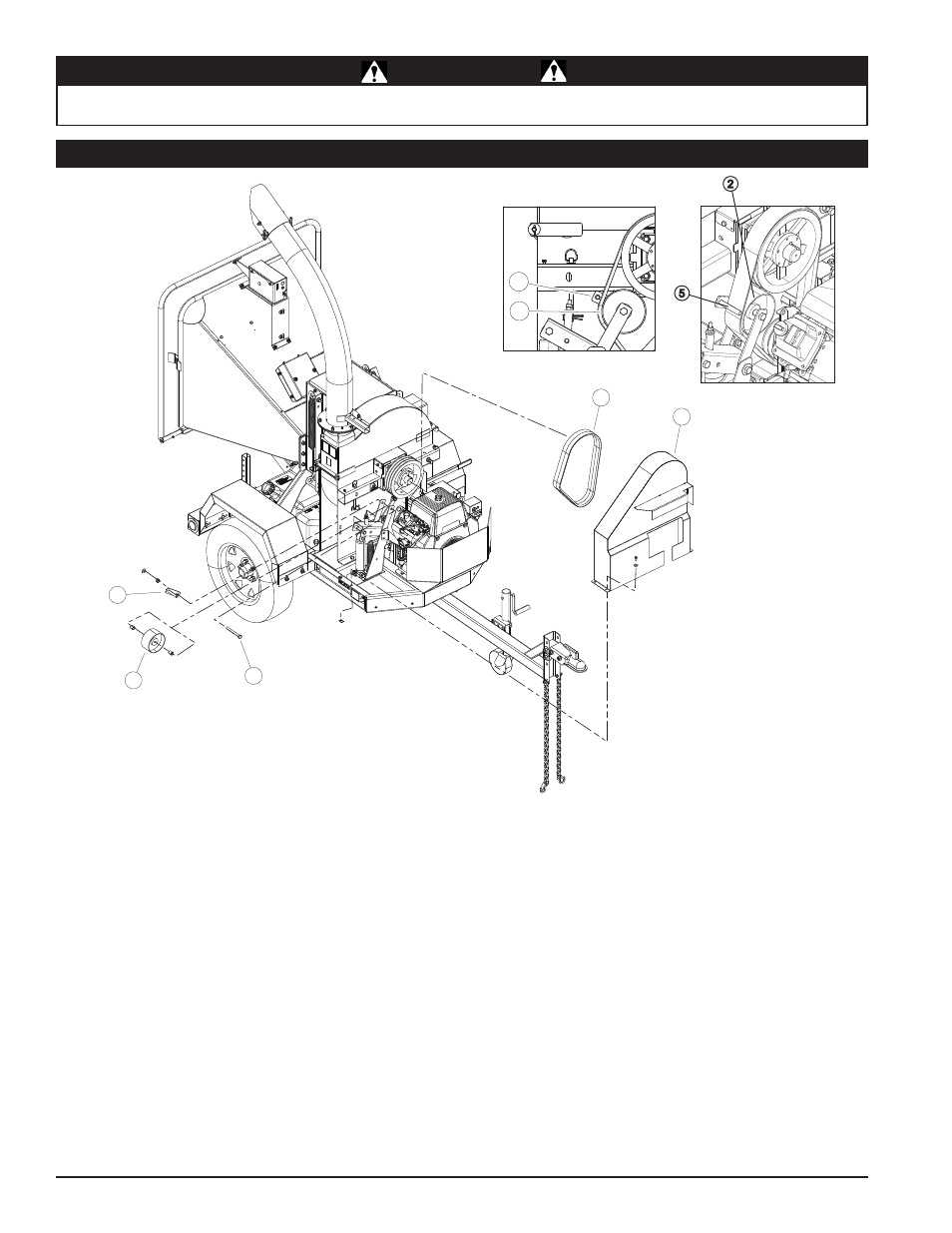

Para reemplazar la correa:
1. Retire la protección de la correa(1).
2. Retire la polea loca(2) quitando el perno(3) de ½ pulg. X 4-1/2 pulg. (13 mm X 114 mm), intermediarios, arandela y tuerca.
3. Retire la correa de accionamiento(4) de las poleas y descártela.
4. Inspeccione el desgaste de las poleas. Reemplace las poleas si están agrietadas o gastadas de modo tal que el área de contacto
de la correa no esté parejo y plano.
5. Instale la nueva correa en las poleas y en la polea loca inferior.
6. Vuelva a instalar la polea loca de la correa en la pieza soldada del brazo secundario libre con la pieza metálica de ½ pulg. (13
mm). Asegúrese de que el pasador de la correa(5) se coloca de modo que no entra en contacto con el perno en el ejercicio y
apriete bien..
7. Verifique la alineación de la polea apoyando una regla en las caras de ambas poleas. Ajuste la polea (del motor) inferior si es
necesario para alinearlas.
8. Verifique la tensión de la correa y ajústela si es necesario. La deflexión de la correa en el centro de ésta debe ser 3/16 pulg.
(4.76 mm) cuando se coloca una carga de 6 lb (9 kg) contra ella. SI es necesario, ajuste la tensión del resorte.
9. Vuelva a instalar la protección de la correa.
5.13 REEMPLAZO DE LA CORREA DE ACCIONAMIENTO
5
2
5
2
1
2
3
4
5
