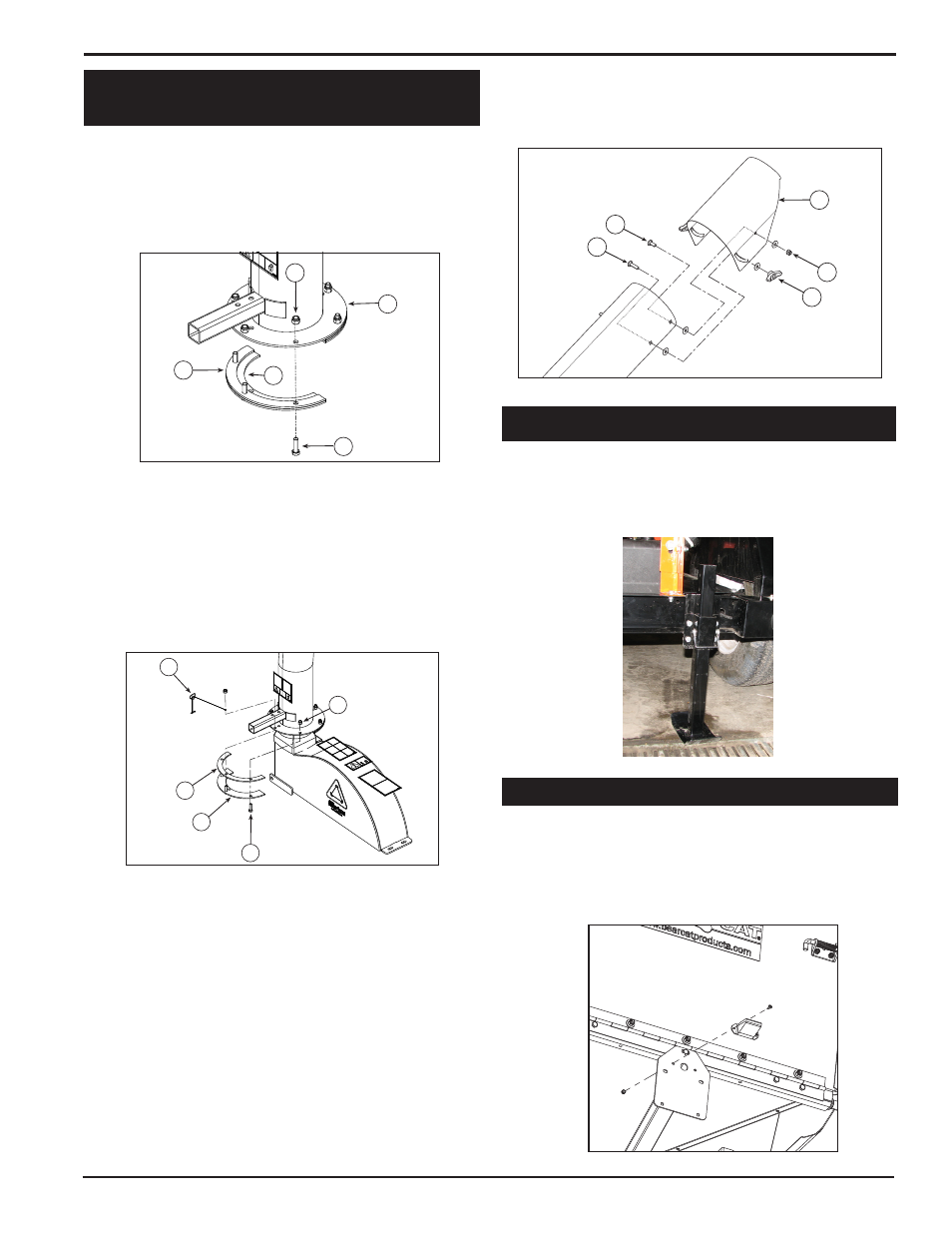

MONTAJE
2.3 FIJE EL TUBO Y LA TAPA DE DESCAR-
GA
2.4 INSTALE EL ESTABILIZADOR TRASERO
El estabilizador trasero se instala deslizando el estabilizador en
la guía de soporte del remolque situada en la parte posterior del
bastidor de la chipeadora.
El estabilizador se asegura y ajusta con el pasador de enganche
provisto.
1. Coloque un anillo de fijación (1) y un anillo de
intermediario (2) a la base del tubo de descarga (3)
con tres pernos (4) de 3/8 x 1 ¼ pulg. (10 mm x
32 mm) y tuercas con cubierta de nylon (5). Apriete
dejando un espacio libre de 1/16 pulg. (2 mm) para
ayudar en el montaje a la brida. Ver Figura 2.3
Figura 2.5, deflector de descarga
Figura 2.6, Estabilizador trasero
Figura 2.3, Fijación del tubo de descarga
Figura 2.4, Fijación del tubo de descarga
2. Deslice el tubo en la brida de montaje del bastidor de
la chipeadora. La abrazadera de descarga (1) debe
deslizarse debajo del reborde de la brida. Apriete los
pernos y las tuercas para asegurarla.
3. Instale la segunda mitad del intermediario (2) y el
anillo de fijación (1) en el tubo de descarga con pernos
(4) de 3/8 x 1 ¼ pulg. (10 mm x 32 mm) y tuercas con
cubierta de nylon (5).
4. Enganche el amarre con el pin de descarga (11),
como se muestra en la Figura 2.4.
5. Lubrique el conducto aplicando grasa a la boquilla
de engrase situada en la base del conducto. Gire el
conducto y aplique grasa hasta que el conducto gire
libremente.
6. Gire el tubo 360 grados y bloquéelo en su sitio con
la clavija de bloqueo para asegurarse de que esté
montado correctamente.
7. Fije el deflector de descarga (6) al tubo de descarga.
Conecte el deflector con dos pernos (7) de 5/16 x 1 ¼
pulg. (8 mm x 32 mm) a través del orificio inferior del
tubo de descarga. Pase estos pernos por el interior
del tubo, la arandela, el deflector, la arandela y luego
la perilla (8).
8. Termine de fijar el deflector al tubo con dos pernos
(9) de 5/16 x 1 pulg. (8 mm x 25 mm) a través del
agujero del fondo del tubo de descarga y asegúrelo
con arandelas y tuercas (10) de 5/16 (8 mm).
Figura 2.7, Luces de placas
2.5 INSTALE LUCES DE PLACAS
(CE modelos compatibles)
1. Coloque la luz de la matrícula para el apoyo paracaídas, que
se encuentra en la tolva de alimentación, con dos # 10-24
tuercas y dos tornillos # 10-24 x 1 / 2 pulgada.
2. Conecte el mazo de cables a la luz de la matrícula.
1
2
3
4
5
6
7
9
8
10
1
2
4
5
11
