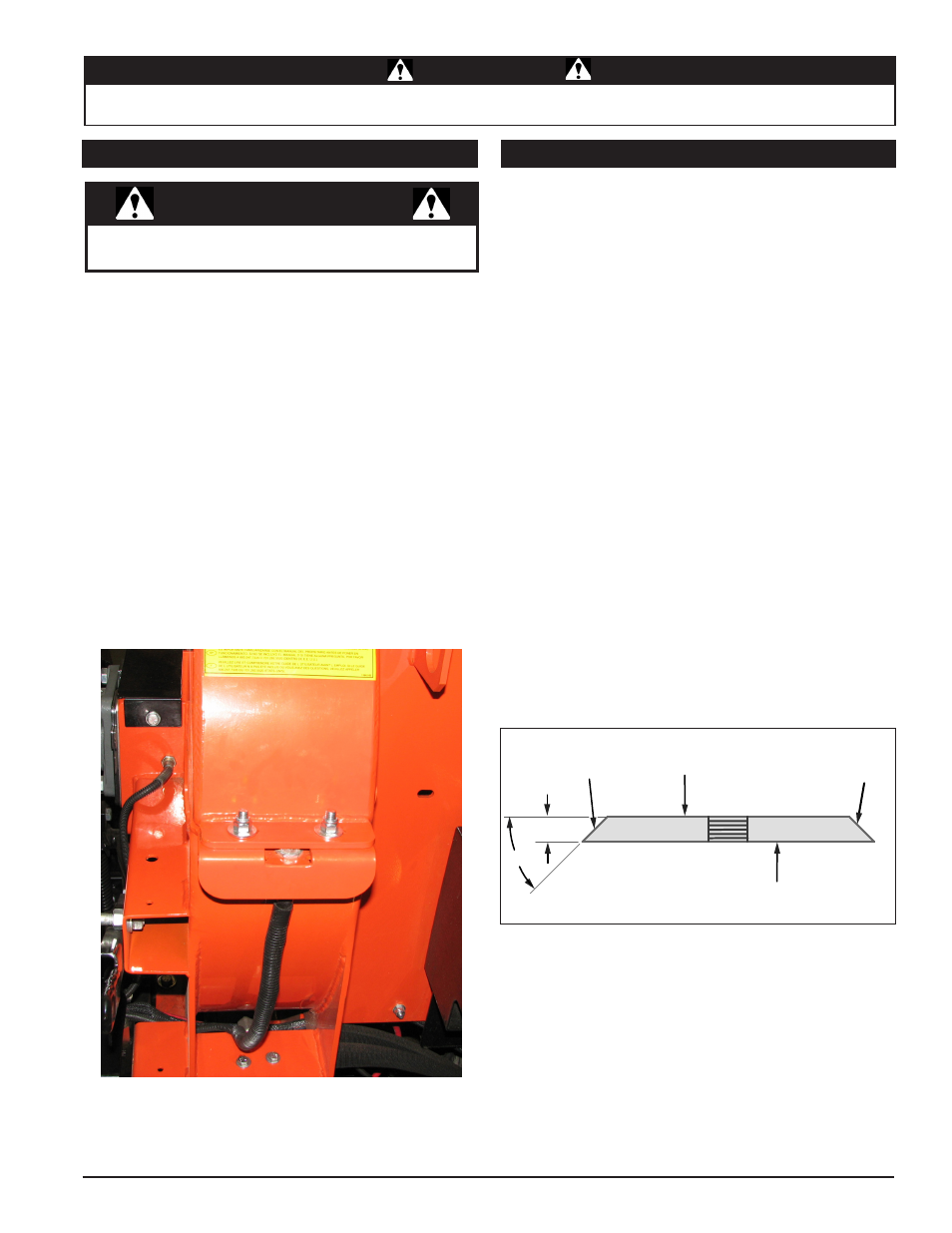

CHIPEADORAS DE 6 PULGADAS
17
ESP
AÑOL
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE
DE ALIMENTACIÓN, DESCONECTE EL CABLE DE LA BUJÍA RETIRÁNDOLO DE LA BUJÍA Y ASEGÚRESE DE QUE TODAS
LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
ADVERTENCIA
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en una máquina para evitar lesiones.
ADVERTENCIA
5.5 AFILAMIENTO DE LAS CUCHILLAS 5.4 INSTALACIÓN DE LAS CUCHILLAS
Las cuchillas se pueden amolar en una amoladora de banco o
las puede amolar un profesional.
1. Nunca afile o amole las superficies de montaje de las
cuchillas. Esto hará que gire el borde y se dañará la cuchilla,
ocasionando un rendimiento de picado inadecuado.
2. Vuelva a amolar el borde en ángulo de las cuchillas
chipeadoras a 45 grados. Asegúrese de usar algún tipo
de accesorio para sostener la cuchilla correctamente en el
ángulo adecuado.
3. Sea cuidadoso en el amolado de modo que la cuchilla no se
recaliente y cambie de color. Esto eliminará las propiedades
del tratamiento térmico.
4. Use tiempos de amolado cortos y enfríe con agua o algún
tipo de refrigerante líquido.
5. Retire la misma cantidad de cada cuchilla para mantener el
equilibrio del disco.
6. Las imperfecciones pequeñas tales como mellas, rebabas
sobre la parte plana de la cuchilla no afectarán el rendimiento
de picado de la máquina.
7. Para cuchillas que han sido afiladas repetidas veces,
asegúrese de que la superficie afilada se extienda más allá
de la abertura de la ranura chipeadora. Si no se extiende más
allá de la abertura, se deberán reemplazar las cuchillas.
45 ˚
.50”
SUPERFICIE
AFILADA
SUPERFICIE DE
MONTAJE NO AFILAR
SUPERFICIE
AFILADA
SUPERFICIE DE
MONTAJE NO AFILAR
1. Retire los dos pernos de retención de 3/8 pulg. (10 mm) de
la cubierta de acceso.
2. Incline y abra la cubierta de acceso para permitir el acceso
al rotor. Gire el rotor de modo que los pernos que sujetan la
cuchilla en su lugar estén accesibles.
3. Instale el bloqueo del disco (ver Sección 5.3).
4. Retire los dos pernos y arandelas que sujetan la cuchilla al
disco. Las piezas metálicas se pueden volver a usar. Repita
la operación para las otras cuchillas.
5. Las cuchillas tienen dos filos y se pueden invertir una vez
antes de afilarlas.
6. Vuelva a fijar cuchillas nuevas o afiladas al disco con las
piezas metálicas existentes. Aplique sellaroscas a los pernos.
Aplique un par de torsión de 120 lb-pie.
Figura 5.2, Los pernos del rotor de acceso
