CHIPEADORAS DE 6 PULGADAS
6
Sección
MONTAJE
2
2.1 FIJE LAS RUEDAS DEL REMOLQUE
2.2 FIJE EL GATO Y EL ENGANCHE DEL REMOLQUE
1. Retire la chipeadora del cajón de envío. Coloque la unidad
sobre una superficie nivelada antes de intentar armarla.
Vea la tabla de pares de torsión al final del manual antes
de hacer los ajustes.
2. Levante el remolque varias pulgadas del nivel del suelo con
un aparejo o un gato. Apoye la chipeadora firmemente.
3. Suba una rueda a un cubo y alinee los agujeros de la rueda
con los pernos del cubo. Enrosque las tuercas de la rueda
(provistas en el kit de partes) en los pernos del cubo y aplique
a las tuercas un par de torsión de 100 lb-pie. Siga un patrón
en forma de cruz al apretar las tuercas de la rueda. Repita
este paso para la otra rueda.
4. Revise el par de torsión de los pernos de la rueda después
de las primeras 600 millas (1609 km); luego vuelva a revisarlo
mensualmente.
MODELOS COMPATIBLES NO-CE
1. Coloque el gato (1) en el cuadro a la ubicación de montaje e inserte el anillo de retención para asegurar.
2. Conecte el acoplador de montaje (2) para enganchar polos (3) con dos 5.8 “x 4.1 / 2” tornillos (4) y las tuercas Centerlock y par
de 150 libras-pie. Adjuntar 2 “acoplador (5) al acoplador de montaje usando dos medio x 4” pernos (6) y las tuercas Centerlock.
Apriete a 75 ft-lbs.
3. Coloque las dos placas de seguridad (7) con el polo de enganche con los delanteros dos medio x 4.1 / 2 “tornillos hexagonales
(8), arandelas y tuercas. Mantenga los pernos sueltos cuando se fija al marco.
4. Deslizar el polo de enganche hasta el eje. Desde abajo, coloque una media x 4 perno “hex (6) a través del agujero en el medio
del poste de enganche y la parte delantera del marco. Fije con la tuerca y apriete a 75 ft. Lbs.
5. Asegure las placas de seguridad utilizando los traseros de dos medio x 4-1 / 2 “tornillos hexagonales (8), arandelas y tuercas.
Apriete todos los pernos de la placa de seguridad a 75 ft. Lbs.

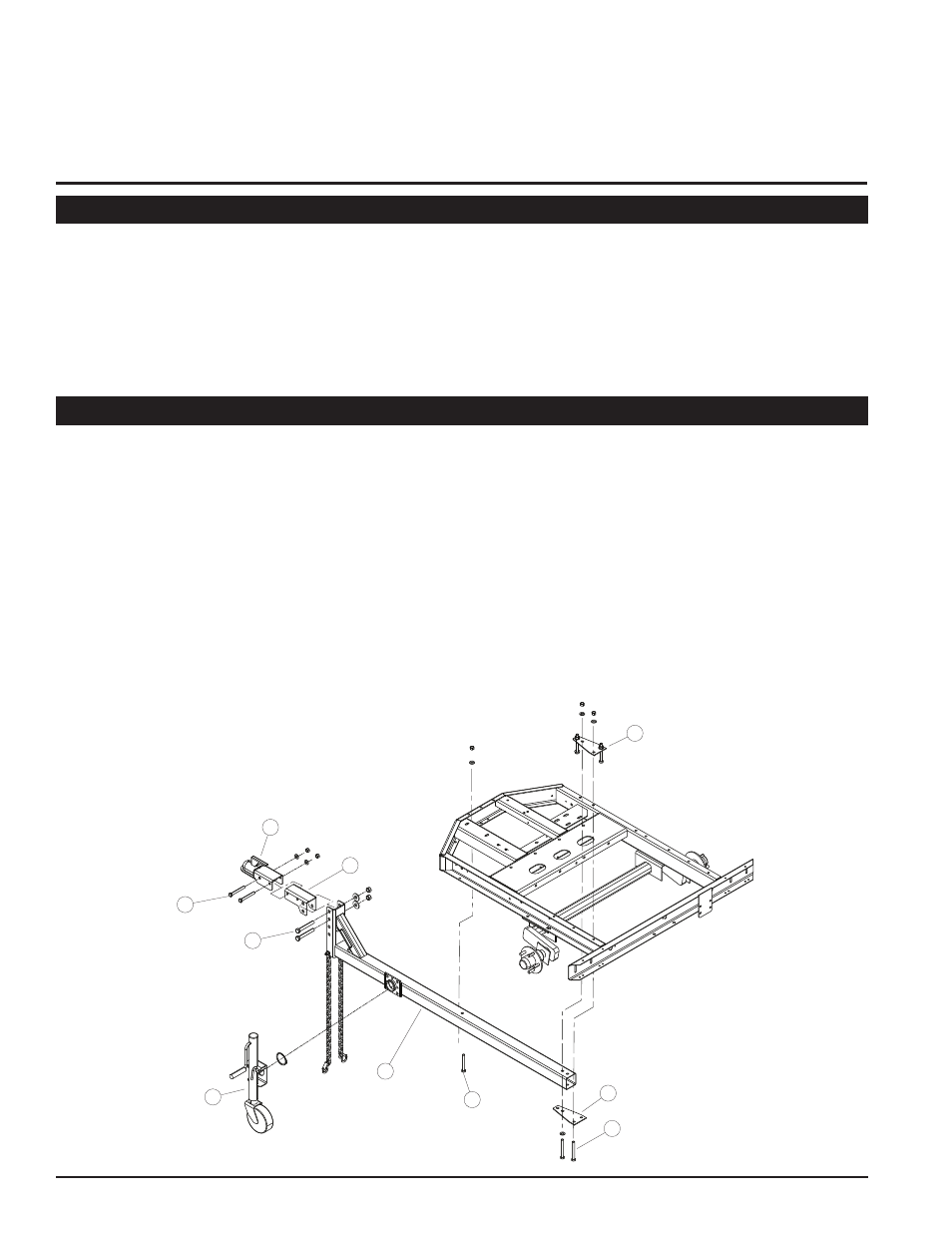

Figura 2.1
1
2
3
4
5
6
7
7
8
6
