CHIPEADORA DE 9 PULGADAS 16
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN, Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
adVertenCia
5.7 despeJe de un rotor taponado
Apague el motor y espere a que todas las partes móviles 1.
de detengan.
Retire los pernos y levante la cubierta de acceso al rotor.
2.
Retire la clavija de bloqueo de la posición de 3.
almacenamiento (ver Figura 5.3).
Gire la válvula de retención en el sentido de las agujas
4.
del reloj para acoplar la bomba.
Bombee con la manija para elevar el rodillo de alimentación
5.
hasta que la posición de la clavija de bloqueo se alinee
con uno de los agujeros del soporte de apoyo.
Asegure la posición insertando la clavija de bloqueo en el
6.
soporte de apoyo y la posición de la clavija de bloqueo.
Limpie los residuos de la carcasa del rodillo de alimentación.
7.
Gire manualmente el rotor para cerciorarse de que puede
girar libremente.
Retire la clavija de bloqueo y vuelva a colocarla en la
8.
posición de almacenamiento.
deJar la ClaViJa de bloQueo en CualQuier
otra posiCiÓn puede interferir Con la
operaCiÓn del rodillo de aliMentaCiÓn.
Gire la válvula de retención en el sentido opuesto a las
9.
agujas del reloj para desacoplar la bomba y bajar el gato.
Cierre la cubierta de acceso al rotor y asegúrela con
10.
pernos.
Pise el pedal de acoplamiento de la correa, arranque el
11.
motor, y reanude la operación.
adVertenCia
Si la máquina se atasca, apague el motor y deje que la
máquina se detenga por completo antes de limpiar los
residuos.
MANIJA DEL
RODILLO DE
ALIMENTACIÓN
VÁLVULA DE RETENCIÓN
POSICIÓN DE
ALMACENAMIENTO
DE LA CLAVIJA DE
BLOQUEO SOPORTE
DE APOYO
POSICIÓN DE
LA CLAVIJA
DE BLOQUEO

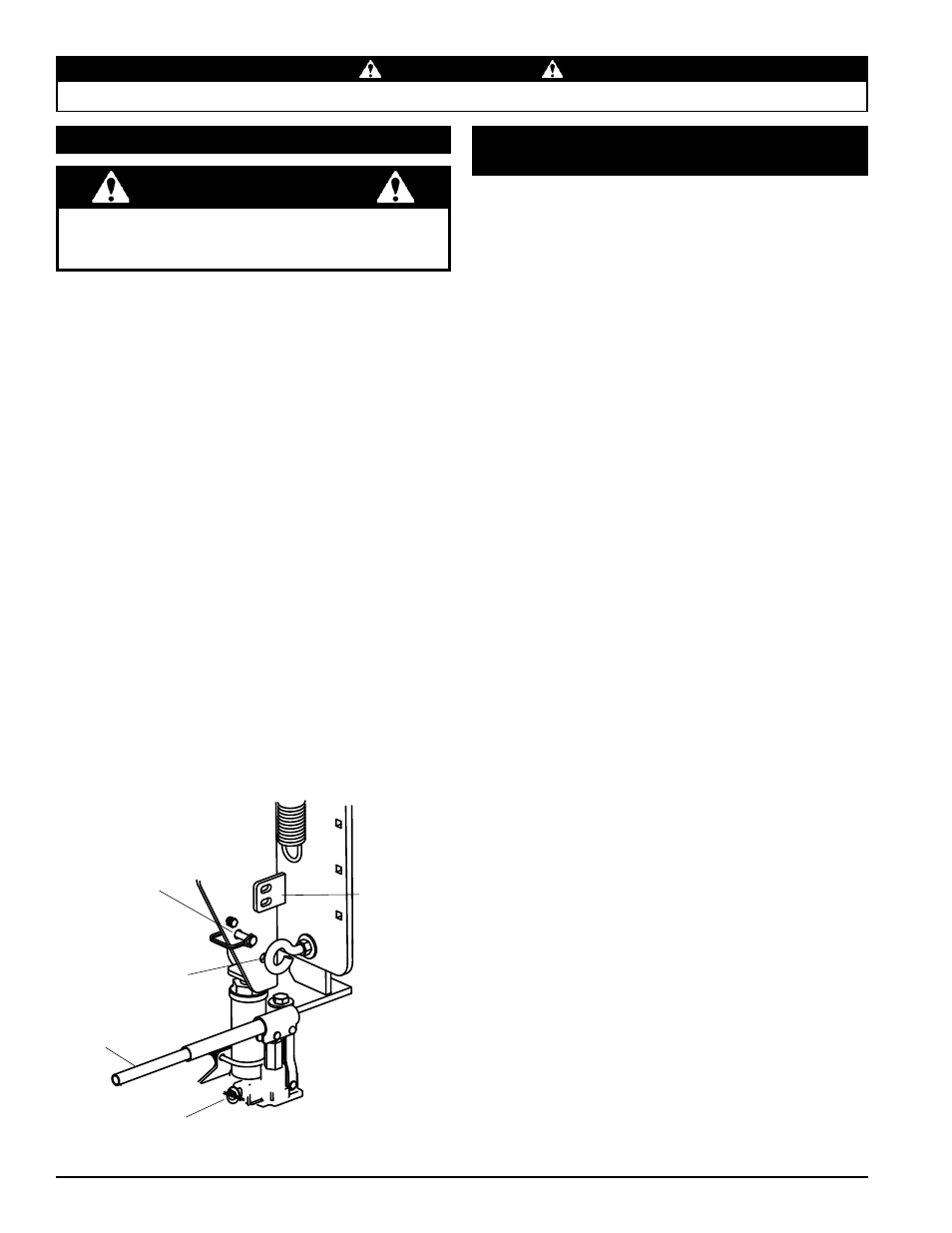

Figura 5.3, Gato del rodillo de alimentación.
5.8 reeMplaZo de los CoJinetes
del rotor
Retire los dos pernos de retención que sostienen la 1.
cubierta de acceso al montaje del bastidor principal. Incline
la cubierta de acceso para permitir el acceso al rotor.
Retire la protección grande de la correa.
2.
Retire el espaciador de la guía de la correa. 3.
Retire la guía de la correa, quitando los pernos de 3/8 4.
pulg. (10 mm) del lado del motor y las tuercas de 5/16
pulg. (8 mm) del lado de la carcasa.
Afloje los pernos en la bomba hidráulica y retire la correa
5.
de la bomba hidráulica. (Salte al paso 5 si el número de
identificación de vehículo (VIN) es 5VJAA00178W001015
o mayor.)
Afloje la tensión de la correa de accionamiento pisando
6.
el pedal de acoplamiento de la correa. Luego retire la
correa de accionamiento de las poleas. Utilizando los
bulones de empuje del manguito, retire el manguito y
la polea del eje del rotor quitando los tres pernos de la
polea y colocándolos en los agujeros roscados. Ajuste
los pernos de igual manera hasta que la polea se afloje
y se pueda retirar.
Retire el tornillo de fijación que sujeta el espaciador del
7.
rotor del lado del disco. Retire el espaciador del eje.
Retire los cuatro pernos de 1/2 pulg. (13 mm) situados
8.
en el cojinete del lado de la correa y retire el soporte del
sensor.
Para retirar el cojinete del lado del rodillo de
alimentación:
Eleve el rodillo de alimentación a la posición más alta y 1.
fíjelo.
Retire las dos tuercas de ½ pulg. (13 mm) que aseguran
2.
la cubierta plástica del cojinete.
Retire el perno de 3/8 pulg. (10 mm) que sujeta el
3.
espaciador del eje del rotor. Retire el espaciador.
Retire las dos tuercas de seguridad de ½ pulg. (13 mm) y
4.
los pernos de ½ pulg. (13 mm) en los orificios opuestos.
Utilice un tirador para tirar del cojinete del lado de la
5.
alimentación lo suficiente como para librar los vástagos
roscados.
Fije el cojinete del lado de la correa y el cojinete del lado
6.
del rodillo de alimentación al bastidor con cuatro pernos
de 1/2 pulg. (13 mm) por cada cojinete. Vuelva a fijar el
soporte del sensor al cojinete del lado de la correa con un
perno de cojinete superior izquierdo. Aplique a los pernos
un par de torsión de 75 lb-pie.
Deslice el espaciador del lado del rodillo de alimentación
7.
por sobre el eje. Asegúrese de que el espaciador esté
bien apretado contra el collarín del cojinete, insértelo y
apriete el perno de 3/8 pulg. (10 mm).
