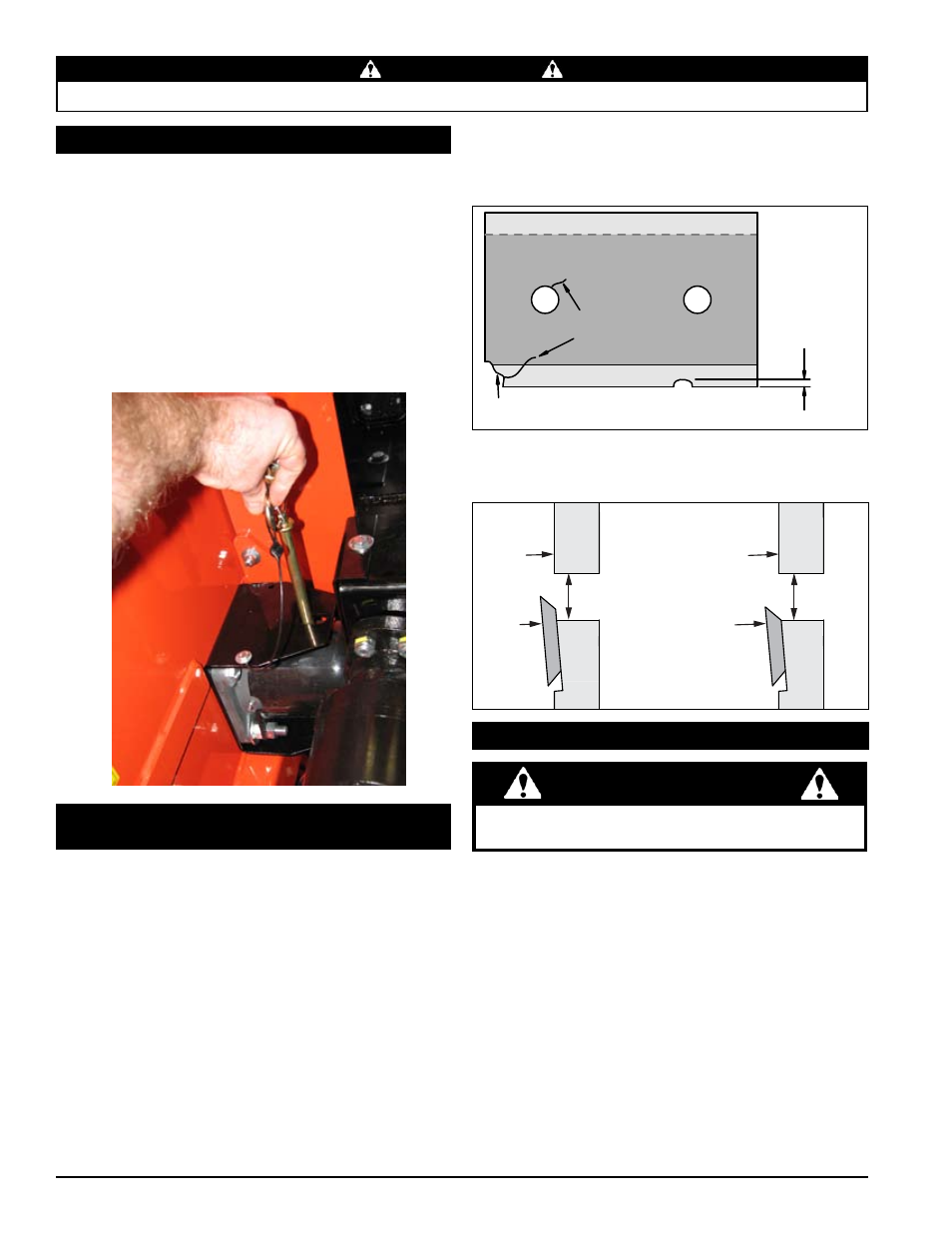

CHIPEADORA DE 9 PULGADAS 14
SERVICIO Y MANTENIMIENTO
ANTES DE INSPECCIONAR O REALIZAR TAREAS DE SERVICIO EN CUALQUIER PARTE DE ESTA MÁQUINA, APAGUE LA FUENTE DE
ALIMENTACIÓN, Y ASEGÚRESE DE QUE TODAS LAS PARTES MÓVILES SE HAYAN DETENIDO POR COMPLETO.
adVertenCia
5.3 ManteniMiento de las CuChillas
Chipeadoras
¡Las cuchillas chipeadoras son filosas! Sea precavido al
trabajar en la máquina para evitar lesiones.
adVertenCia
5.4 CaMbio de las CuChillas
Las cuchillas chipeadoras con el tiempo se desafilarán,
dificultando el picado y agregando un esfuerzo adicional a
la máquina.
VerifiQue el filo de las CuChillas Cada 5 - 15
horas de operaCiÓn Y afÍlelas segÚn sea
neCesario.
La luz del controlador destellará un código amarillo cada 15
horas como recordatorio para verificar las cuchillas chipeadoras.
Para restablecer el controlador, vea la Sección 6.
Es necesario afilar las cuchillas si:
• La máquina vibra intensamente al alimentar el material
en la chipeadora.
• Las ramas de diámetro pequeño no se introducen solas.
• Las astillas se descargan de manera despareja o
presentan colas fibrosas, especialmente al picar ramas
verdes.
Antes de afilar las cuchillas chipeadoras, verifique si hay daños
permanentes. Reemplace la cuchilla si:
• Hay grietas, esquinas rotas o mellas mayores que
1/8 pulg. (3 mm) (ver abajo).
NUEVA
CUCHILLA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
RANURA
DE PICADO
DISCO DE
CHIPEADORA
CUCHILLA
ES DEMASIADO
CORTA, DEBE
REEMPLAZARSE
MELLA MAYOR
QUE 1/8” (3 mm)
GRIETA MAYOR
QUE 1/8” (3 mm)
ESQUINA
ROTA
Retire los dos pernos de retención de 3/8 pulg. (10 mm) 1.
de la cubierta de acceso.
Incline la cubierta de acceso hasta abrir para poder
2.
acceder al rotor. Gire el rotor de modo que los pernos
que sujetan la cuchilla de la chipeadora estén más
accesibles.
Asegure el rotor en su lugar instalando del bloqueo de
3.
disco.
Retire los dos pernos que sujetan la cuchilla al disco.
4.
Las piezas metálicas se pueden volver a usar. Repita la
operación para la cuchilla restante.
Las hojas tienen dos filos y se pueden invertir una vez
5.
antes de afilarlas.
Coloque la cuchilla nueva o afilada en el rotor y fíjela con
6.
pernos y arandelas. Aplique un par motor de 162 Nm
(120 lb-pie).
5.2 instalaCiÓn del bloQueo de disCo
Al trabajar en el disco de la chipeadora, use el mecanismo de
bloqueo del disco para mantener el disco en su lugar. Siga
los siguientes pasos:
Incline la cubierta de acceso hasta abrirla para exponer 1.
el disco de la chipeadora.
Retire la clavija de su alojamiento y póngala dentro del
2.
agujero de la tapa del eje.
Gire el disco chipeador hasta que la clavija se deslice
3.
hacia adentro por la tapa del eje.
Después del mantenimiento, quite la clavija y colóquela
4.
en la posición de almacenamiento
• La base del filo cortante está gastada o ha sido afilada
nuevamente de modo que ya no se extiende más allá de la
ranura chipeadora (ver abajo).
