CHIPEADORA DE 9 PULGADAS 7
esp
a
Ñ
ol
MONTAJE
adVertenCia
No opere esta unidad si el conducto de la chipeadora no
está correctamente instalado. Las cuchillas rotatorias de
corte pueden causar lesiones corporales graves.
2.4 fiJaCiÓn de la bandeJa de
eXtensiÓn
Incline la bandeja de extensión hacia arriba, de modo que 1.
el fondo de la bandeja esté orientado hacia afuera (Figura
2.3). Deslice los rebordes de la bandeja de extensión
entre la bisagra de extensión y los rebordes del conducto
de la chipeadora.
Incline la bandeja de extensión hacia abajo hasta que 2.
ésta se apoye sobre la bisagra de extensión y los
rebordes de la bandeja de extensión entren en contacto
con la parte posterior de los rebordes del conducto de
la chipeadora.
Inserte cinco pernos con cabeza de hongo de 3/8 pulg. 3.
(10 mm) x 1 pulg. (25 mm) del kit del propietario a través
de la bandeja y la bisagra de la extensión. Asegure los
pernos con arandelas y tuercas cubiertas de nylon desde
la parte inferior.
Fije la pieza soldada del soporte del conducto al agujero 4.
central del conducto de la chipeadora con el perno
existente.
REBORDE DE LA
BANDEJA DE EXTENSIÓN
BISAGRA DE
EXTENSIÓN
REBORDE DEL CONDUCTO DE LA CHIPEADORA

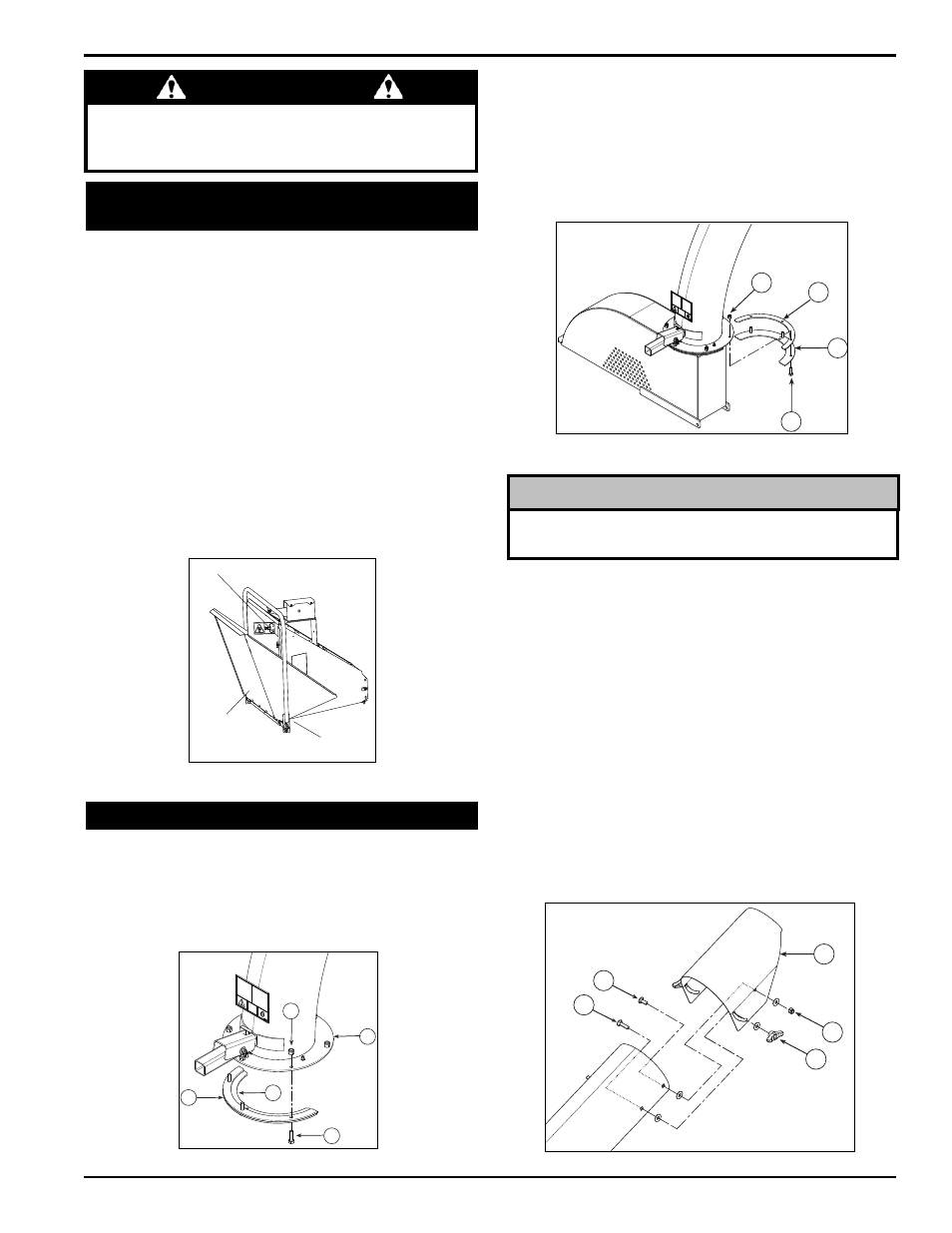

Figura. 2.3, Fijación de la bandeja de extensión
2.5 fiJaCiÓn del tubo de desCarga
Coloque un anillo de fijación (1) y un anillo de 1.
intermediario (2) a la base del tubo de descarga (3) con
tres pernos (4) de 3/8 x 1 ¼ pulg. (10 mm x 32 mm)
y tuercas con cubierta de nylon (5). Apriete dejando
un espacio libre de 1/16 pulg.(2 mm) para ayudar en
el montaje a la brida. Ver Figura 2.4
Mantenga las tuercas tan ajustadas como se pueda mientras
se mantiene la libertad de giro del tubo de descarga.
nota
Figura 2.4, Montaje del tubo de descarga
Figura 2.5, Montaje del tubo de descarga
Figura 2.6, Deflector de descarga
1
2
3
4
5
6
7
9
8
10
1
2
4
5
Deslice el tubo en la brida de montaje del bastidor de 2.
la chipeadora. La abrazadera de descarga (1) debe
deslizarse debajo del reborde de la brida. Apriete los
pernos y las tuercas para asegurarla.
Instale la segunda mitad del intermediario (2) y el anillo
3.
de fijación (1) en el tubo de descarga con pernos (4)
de 3/8 x 1 ¼ pulg. (10 mm x 32 mm) y tuercas con
cubierta de nylon (5).
Lubrique el conducto aplicando grasa a la boquilla 4.
de engrase situada en la base del conducto. Gire el
conducto y aplique grasa hasta que el conducto gire
libremente.
Gire el tubo 360 grados y bloquéelo en su sitio con
5.
la clavija de bloqueo para asegurarse de que esté
montado correctamente.
Fije el deflector de descarga (6) al tubo de descarga.
6.
Conecte el deflector con dos pernos (7) de 3/8 x 1-1/2
pulg. (8 mm x 32 mm) a través del orificio inferior del
tubo de descarga. Pase estos pernos por el interior
del tubo, la arandela, el deflector, la arandela y luego
la perilla (8).
Termine de fijar el deflector al tubo con dos pernos (9) 7.
de 3/8 x 1 pulg. (8 mm x 25 mm) a través del agujero del
fondo del tubo de descarga y asegúrelo con arandelas
y tuercas (10) de 3/8 (8 mm).
