E quipo de control 29
10 Interruptor de red Dispositivo de redes de computadoras que conecta segmentos
de red.
7.3 R eemplazo del equipo de control
R eemplazo del filtro
Para reemplazar un filtro de la unidad del tablero digital:
1. Levante el filtro existente para sacarlo de la bandeja del filtro. Consulte Figure 23.
2. De ser necesario, mida y corte el nuevo filtro a la longitud deseada.
3. Inserte el nuevo filtro en la bandeja del filtro.
R eemplazo del E nrutador
Herramientas necesarias: Pinzas de corte lateral, cinchos, cinta maskingr
1. Use cinta masking para marcar el número de puerto de cada cable de Ethernet.
2. Desenchufe los cables de Ethernet del enrutador.
3. Con cuidado retire del enrutador del encapsulado de control.
4. Desconecte el cable de energía de la parte posterior del enrutador.
5. Siga los pasos 2-4 en sentido inverso para volver a instalar el nuevo enrutador.
R eemplazo del VIP -4060
Herramientas necesarias: Destornillador Philips, pinzas, cinchos para cables
1. Encuentre el VIP de reemplazo en la caja de partes de repuesto.

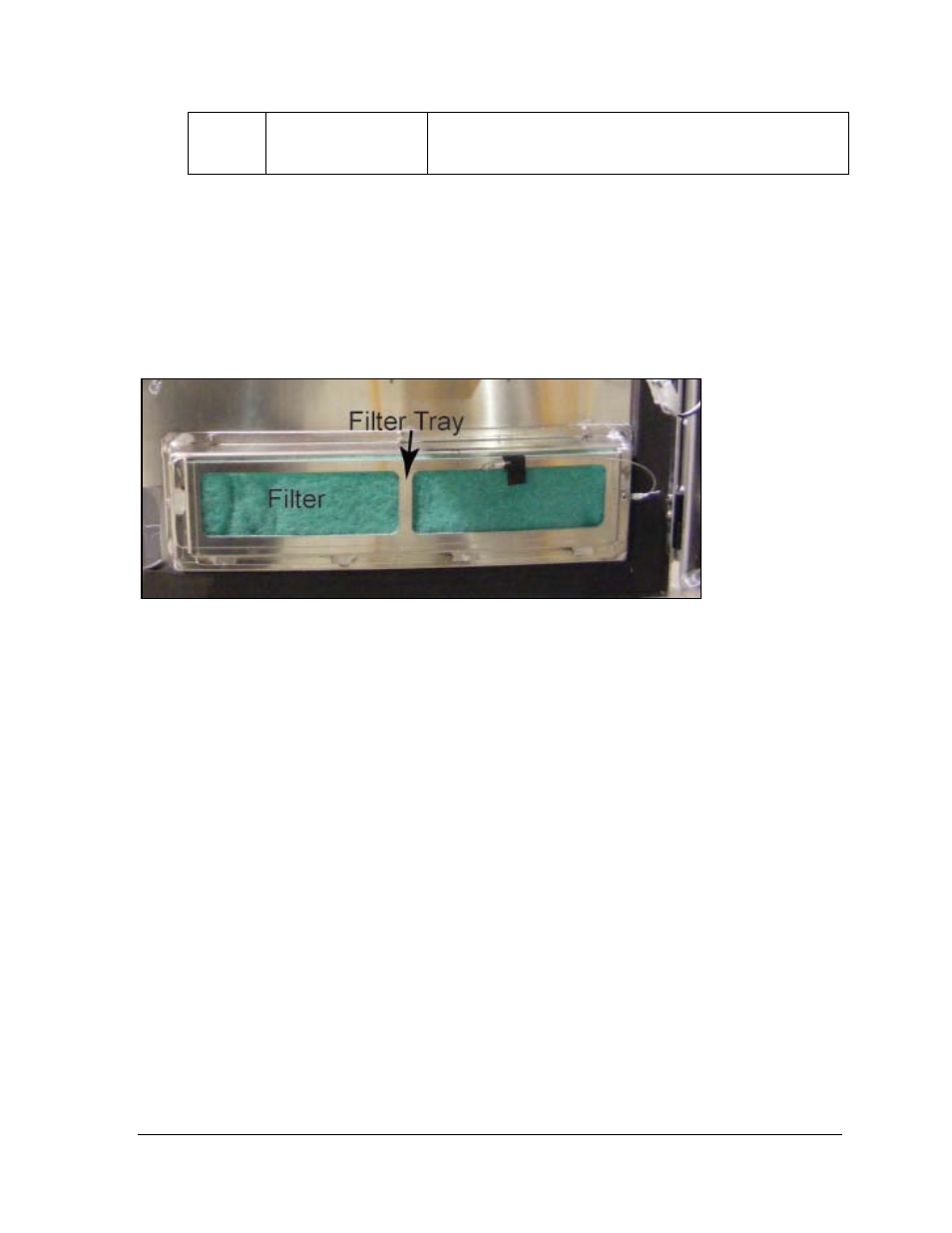

Figura 23: Filtro de la puerta de la unidad
