Vis ión general de la pantalla y el control 5
S ection 2: Vis ión general de la pantalla y el
control
Esta sección describe las rutas genéricas de energía y señal para los tableros digitales Daktronics. Para
obtener información específica acerca de la señal y la energía, consulte el plano específico de señales y
el plano del sistema eléctrico.
2.1 Vis ión general del flujo del E ncaps ulado de control de la
pantalla
Figure 3 muestra la señal básica desde la parte interna del encapsulado de control hacia la
pantalla. Esto puede variar por pantalla. Consulte los planos específicos del proyecto para
ver la ruta de señal de su pantalla.
2.2 Vis ión general de la energíaeléctrica de la pantalla
El sistema de energía eléctrica de las pantallas serie 4100 es significativamente diferente al de
las series anteriores de tableros digitales Daktronics. Hay una fuente de energía eléctrica
conectada a cada módulo. La imagen siguiente muestra una visión general básica del aspecto
del sistema de energía eléctrica en una sección de pantalla individual. La energía eléctrica de
la sección de la pantalla ingresa en el panel de terminación y se redistribuye al primer
módulo de cada fila. Desde ese módulo, la energía se conecta en cadena al resto de los
módulos de la fila.

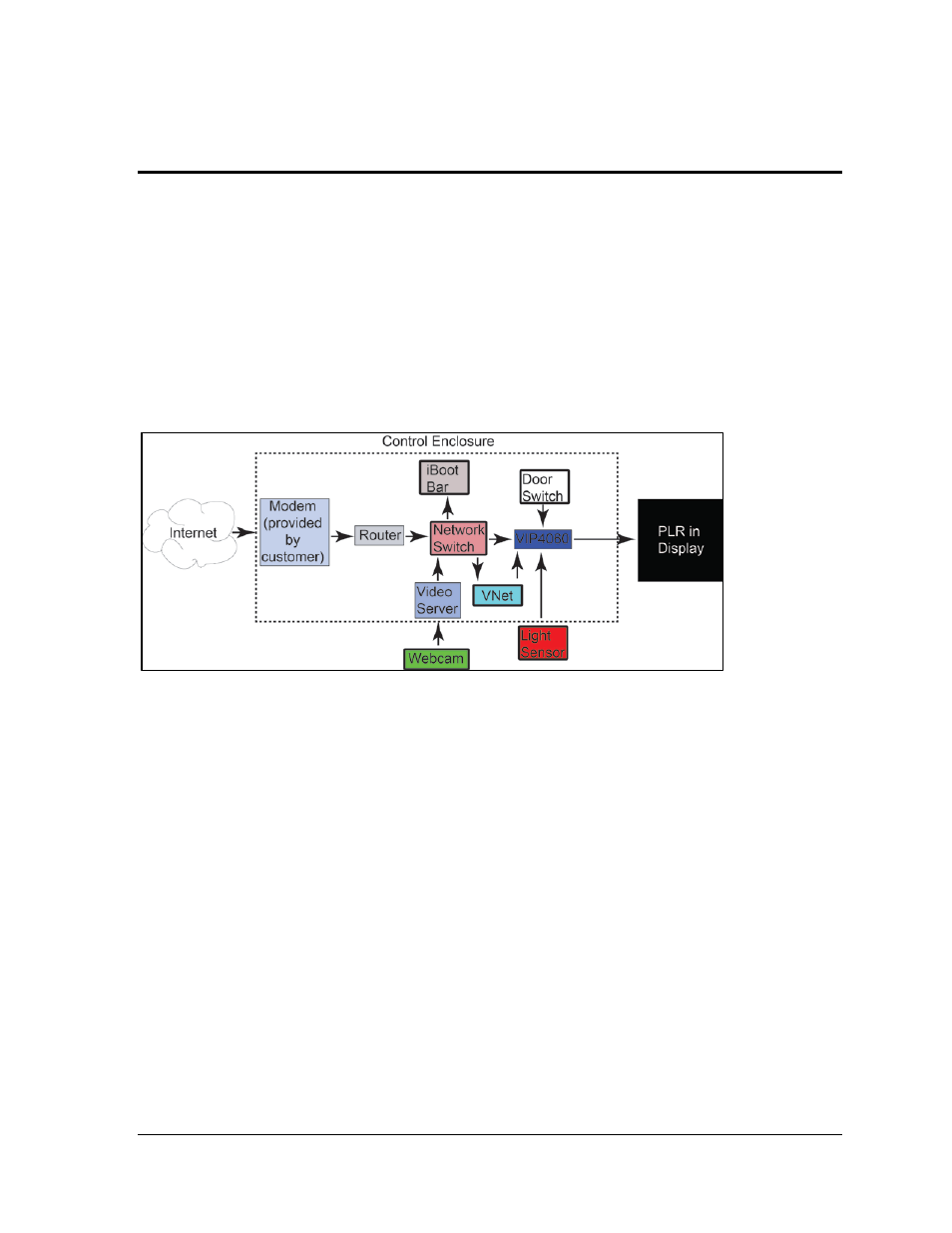

Figura 3: Visión general de la señal del encapsulado de control
