Acces o a los componentes internos de la pantalla digital 13
S ection 4: Acces o a los componentes internos de
la pantalla digital
4.1 Acces o pos terior
Herramientas necesarias:
Destornillador plano
Los tableros digitales serie 4100 poseen
puertas con bisagras sujetas con dos
seguros de un cuarto de vuelta. Si las
puertas están obstruidas, pueden
levantarse de las bisagras para un
acceso más simple. Consulte Figure 7 y
Figure 8.
Nota: Si retira una puerta y no
encuentra un sitio seguro donde
colocarla, use uan correa de seguridad
para impedir que la puerta se caiga.
Sujete la correa de seguridad al anillo
para correa de seguridad de la puerta y
el otro extremo a una parte segura de
la pantalla. Consulte Figure 9.
Para acceder a la parte posterior de la
pantalla:
1. Con un destornillador plano, gire los seguros de cuarto de vuelta en el sentido
contrario a las manecillas del reloj.
2. Si la puerta está obstruida, saque la puerta de las
bisagras.
a. Sujete la correa de seguridad al gancho de la
correa de seguridad de la puerta para
prevenir daños.
b. Retire la puerta de la parte posterior de la
pantalla tirando desde la parte inferior.
c. Con cuidado, coloque la puerta de acceso a
un lado.

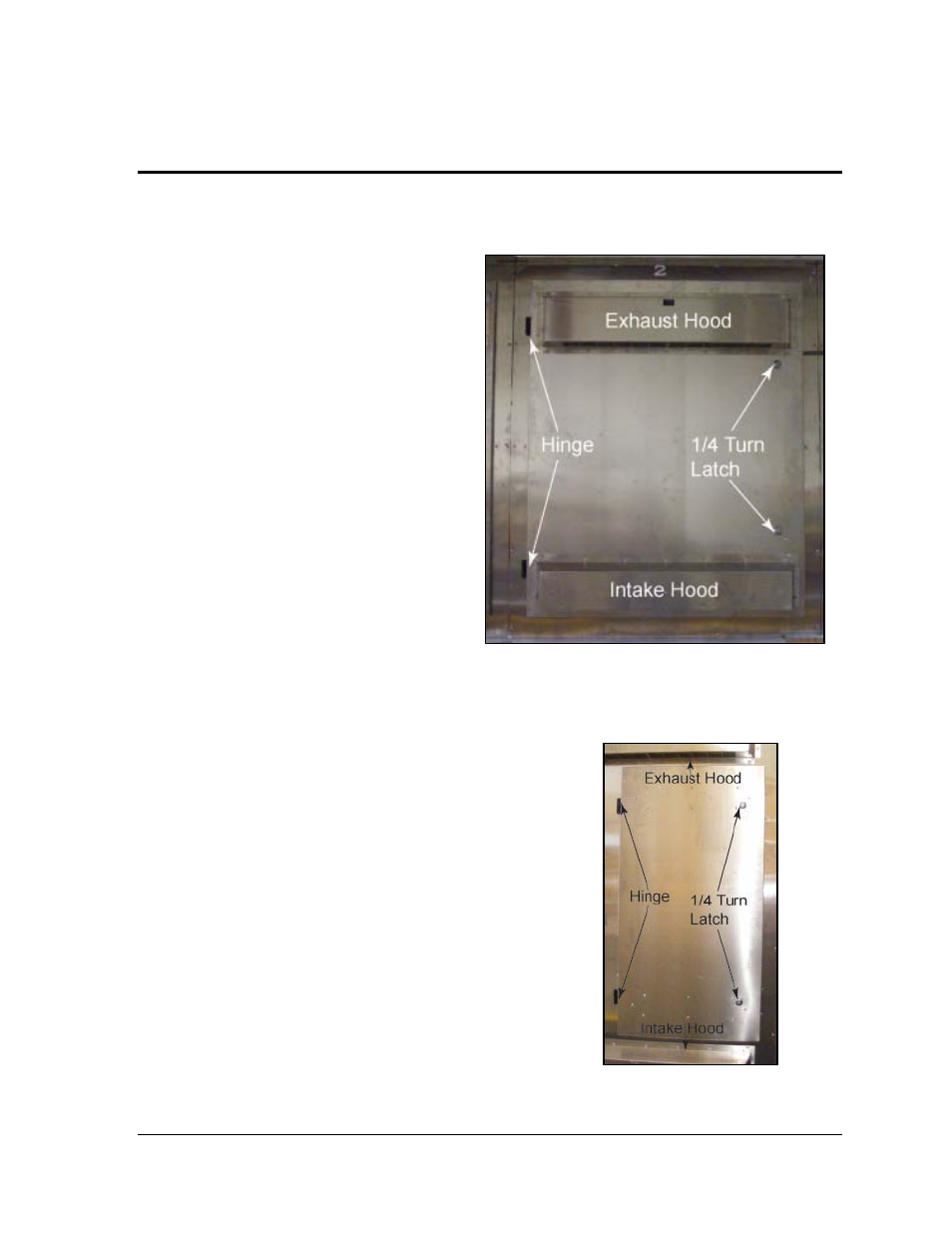

Figura 7: Puerta de acceso posterior con cubiertas de
ventilación
Figura 8: Puerta trasera de acceso
sin cubiertas de ventilación
