20 P rueba y extracción de los módulos
5.5 E xtracción del módulo des de atrás de un panel de
terminación (Acces o pos terior)
Herramientas necesarias: Destornillador Phillips, llave Allen de 1 /
8
", correa de seguridad del
módulo
1. Ubique las dos llaves de cuarto de
vuelta de 1 /
4
que se encuentran en
la parte superior del panel de
terminación. Consulte Figure 15.
2. Gire cada llave en sentido contrario
a las manecillas del reloj hasta que
el panel de terminación se separe
de la pantalla.
3. Mientras sostiene el panel de
terminación, permita que se incline
lentamente hacia adelante.
4. Siga los pasos de la sección Extracción de un módulo (Acceso posterior) para extraer
y volver a colocar un módulo.
5. Siga los pasos 1-3 en sentido inverso para volver a colocar el panel de terminación.
5.6 R eins talación del módulo (Acces o tras ero)
1. Gire y guíe cuidadosamente el módulo por la abertura del módulo.
Nota: Para asegurar una alineación apropiada, verifique que la palabra TOP (SUPERIOR)
impresa en la parte posterior del módulo se encuentre en la parte superior izquierda del
módulo.
2. Una vez que el módulo ha pasado el frente de la pantalla, alinee el módulo con la cara
delantera para que las bisagras de carga de gravedad encajen en sus orificios
correspondientes. Asegúrese de que la correa de seguridad y los cables no queden
prensados entre el módulo y la pantalla.
3. Una vez que ha colocado el módulo, use los anillos inferiores para la correa de seguridad
del módulo para tirar firmemente del módulo contra la cara delantera.
4. Con una llave hexagonal de 1 /
8
", gire el engranaje del seguro inferior aproximadamente
un cuarto de vuelta en sentido contrario a las manecillas del reloj para liberar el seguro.
5. Use los anillos superiores de la correa de seguridad del módulo o la correa de seguridad
para tirar firmemente del módulo contra la cara delantera.

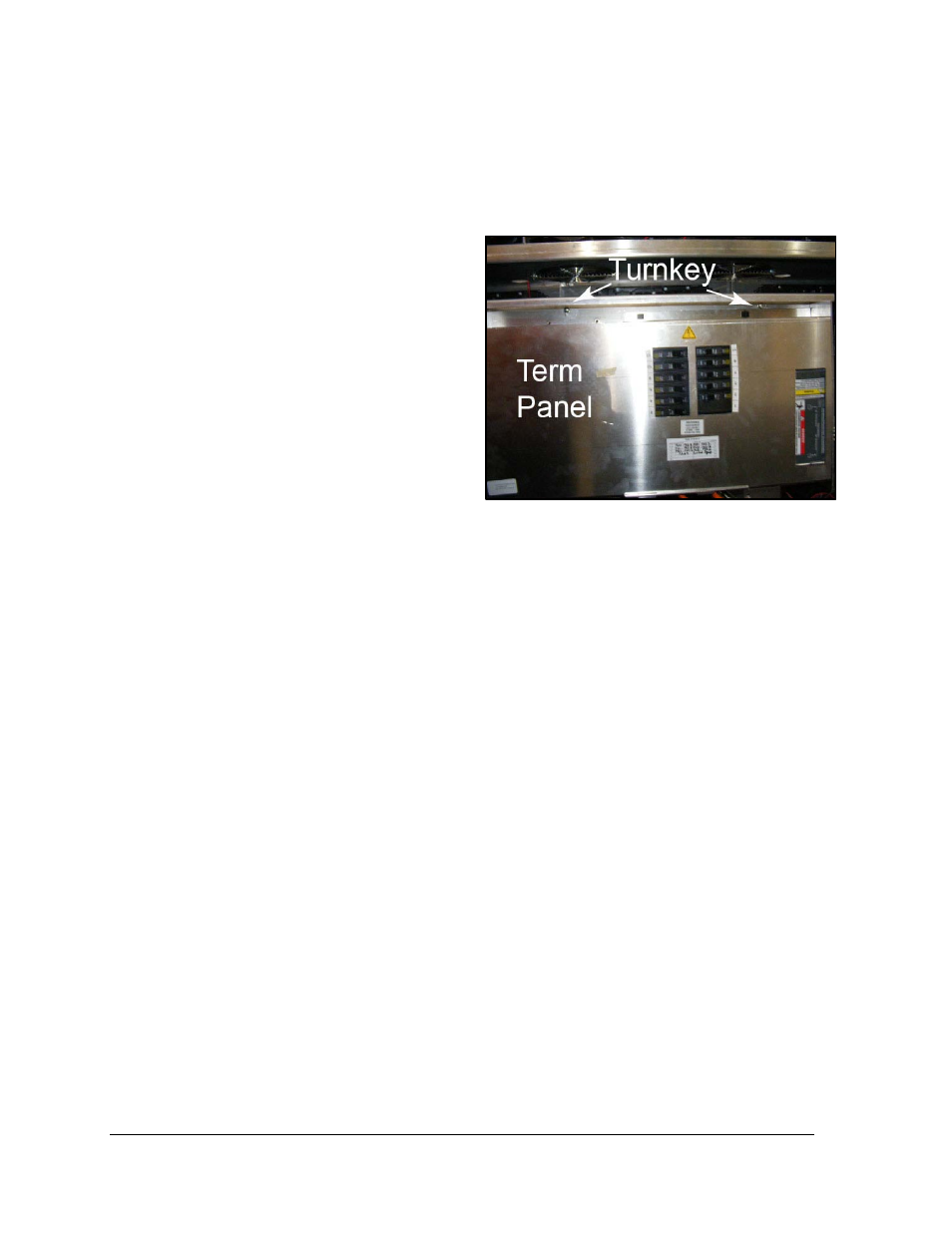

Figura 15: Panel de terminación
