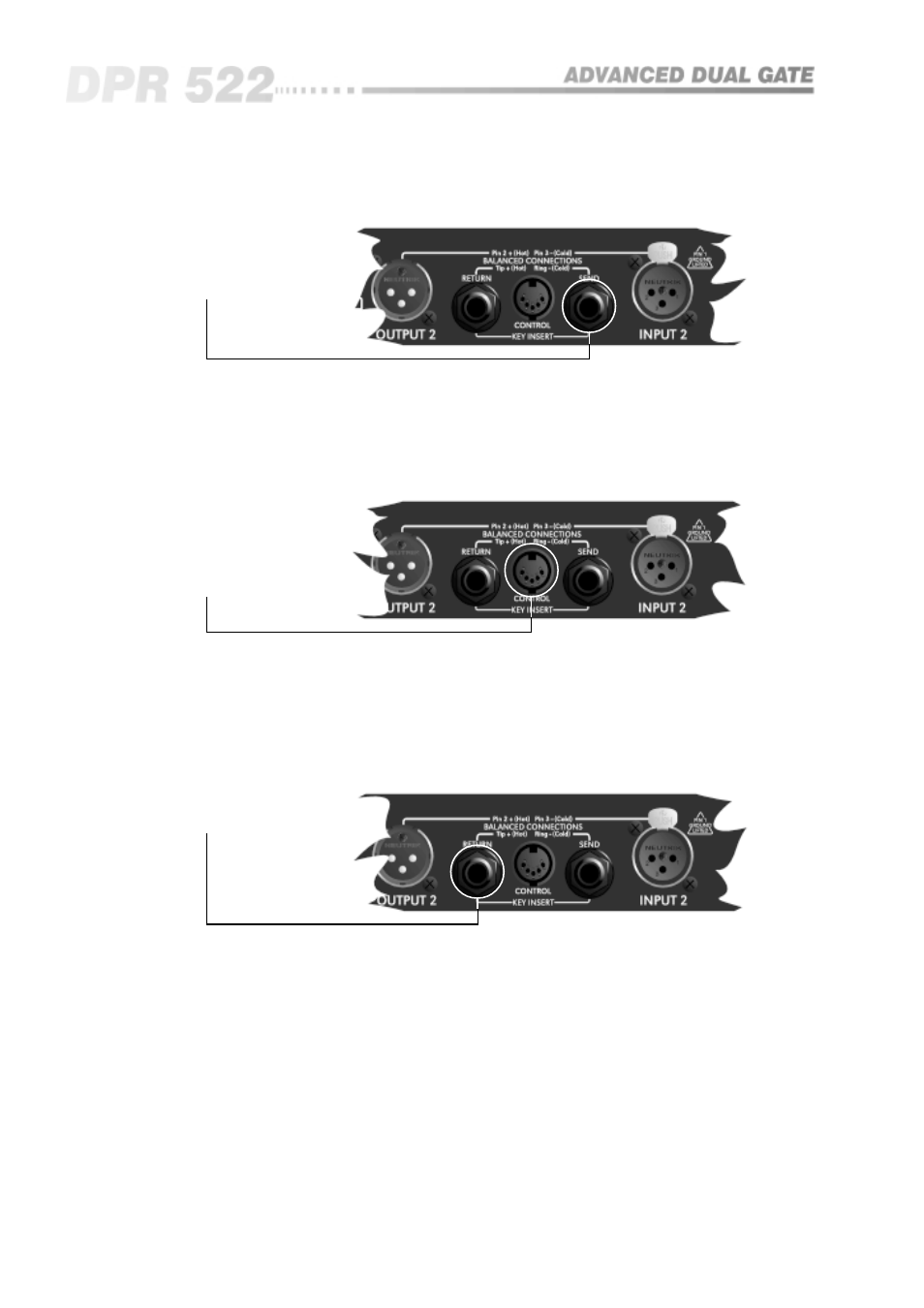

6.17 Conector de
envío de señal de
‘key’ (Key Send)
Se trata de un conector de salida ‘semibalanceado’ que envía una versión
amplificada de la señal a la entrada principal. Este conector se puede usar
para llevar la señal de ‘key’ del DPR 522 a equipos externos, permitiendo que
la procesemos de una manera más específica. Más detalles sobre este
conector aparecen en la sección 5.3.
Funciones de control
6.18 Conector de
retorno de señal
de ‘key’ (Key
Return)
Si pulsamos el conmutador ‘Key Ext’, la señal de entrada de este conector
balanceado es la señal de ‘key’ que va a utilizar el DPR 522 como señal de
disparo de la puerta. Este conector se puede usar como retorno de la señal ya
procesada que se mandó a un equipo externo por el conector de envío de
señal de ‘key’ o bien como entrada de cualquier otro tipo de señal. Más
detalles sobre este conector aparecen en la sección 5.4.
6.19 Conector
‘Control’
Se trata de un conector DIN de 8 pins mediante el cual se puede controlar
externamente al DPR 522 por el uso de señales lógicas y pedales-
interruptores. La asignación de los pins es la siguiente:
1 Toma de salida APERTURA DE PUERTA
2 TIERRA
3 Entrada NO ACTIVA (High)
4 Conexión a +15V
5 Entrada DISPARO EXTERNO
6 Entrada NO ACTIVA (Low)
7 Desconexión a +15V
8 TIERRA
