Brinly STS-426 LXH Lawn Sweeper - Manual (Página 9)

1009150 Rev. C 9
R E L A C I Ó N D E L B O R D E
I N F E R I O R C O N E L P I S O
Manual
Montaje de la clavija
de enganche
10"
9"
8"
7"
6"
11" TOP EDGE OF PAGE
2
PATENTE DE LOS EE. UU.
N°. 6,640,532 B1 Paso 5.
NOTE: El paso 4 es para conectar el montaje de la clavija de
enganche (1) a los tubos de remolque (2). Cuando esté montado,
los tubos de remolque (2) estarán aproximadamente al nivel
del pavimento:

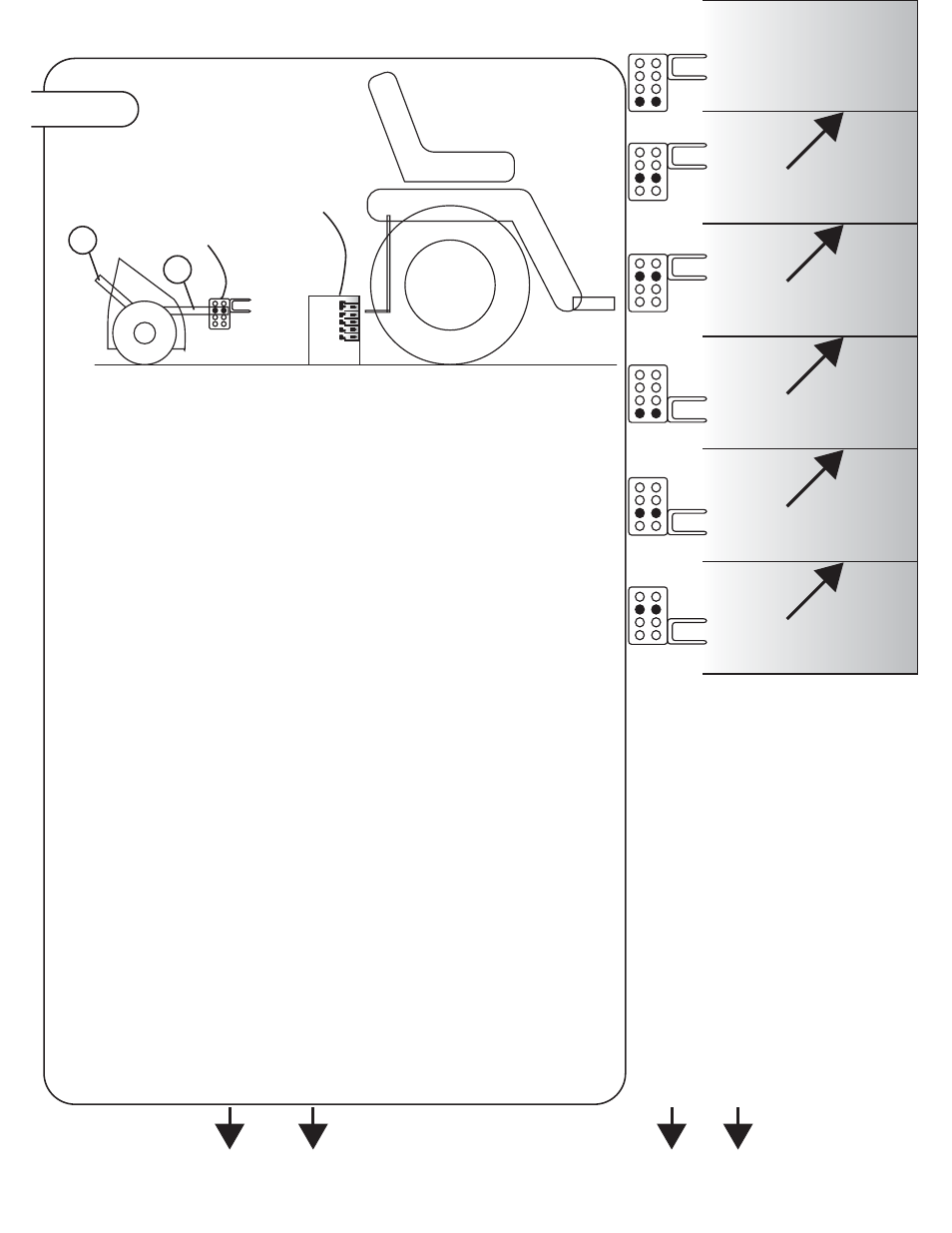

a) Utilizando esta página, coloque el manual en el piso y observe
que la altura del enganche sea similar a la que se indica en la
ilustración.
b) Ubique el ensamble de la clavija de enganche entre los tubos
de remolque para obtener la altura indicada.
c) Conecte el ensamble de la clavija de enganche a los tubos de
remolque como se muestra en el Paso 4.
d) Conecte la barredora al tractor.
e) Ajuste la manija de izaje(3) para posicionar los cepillos de la
barredora para barrer a la misma altura que las cuchillas de la
cortadora.
f) Vuelva a revisar el tubo de remolque observando su nivelación.
Los tubos deben estar nivelados o colocados levemente más altos
que la barredora. Reajuste la clavija de ser necesario.
g) Cuando se logra el nivel indicado de la clavija de enganche,
ajuste firmemente las tuercas de seguridad (9) instalados en el
Paso 4.
3
10"
9”
8"
7"
6"
11"
B O R D E S U P E R I O R
D E L A P Á G I N A
