1009150 Rev. C 11

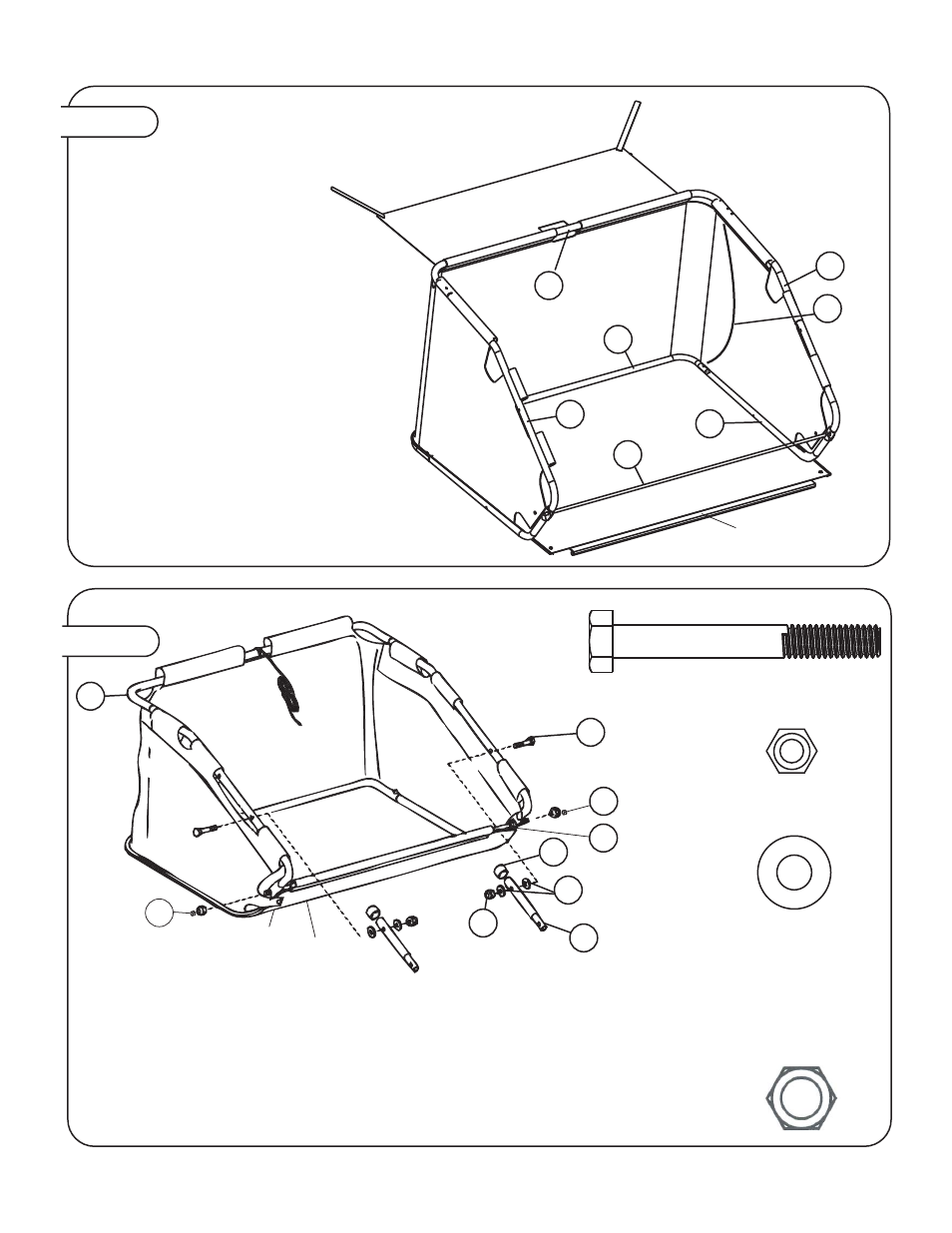

Paso 9.
Paso 8.
58
9
Tuerca de seguridad
de nylon de 7,9 mm (5/16")
Cant. 2
51
Arandela plana de
7,9 mm (5/16")
Cant. 4
45
Perno hexagonal de
7,9 mm (5/16") x 63,5 mm (2-1/2")
Cant. 2
53
53
56
52
56
54
Canal “J”
Snap
Canal “J”
a) Ubique y alinee los agujeros en el tubo superior
trasero (53) con los tubos laterales (56). Ubique y
alinee los agujeros en el tubo superior trasero (53)
con el tubo inferior (52).
b) Deténgase en la parte inferior de la tolva. Inserte
el extremo de la varilla de resorte (58) dentro de los
agujeros inferiores alineados en el paso a. Jale del
tubo superior trasero (53) e inserte el otro extremo
de la varilla de resorte (58) dentro de los agujeros
superiores.
Tenga en cuenta que este paso debe llevarse a cabo
con protección ocular (gafas de seguridad) y
guantes ya que la varilla de resorte requiere algo de
fuerza para instalarla. Después de la instalación la
varilla de resortequedará ligeramente doblada.
a.) Conecte la cuerda de arrastre(50) en la mitad del tubo trasero(53).
b) Conecte el tubo de montaje de la cesta (57) con los pernos hexagonales, arandelas y tuercas de
seguridad como se muestra. No ajuste en exceso. El tubo de montaje de la cesta debe estar suelto para
girar. Coloque la tapa de vinilo (33) al tubo de montaje de la cesta (57) como se muestra.
c) Jale la parte inferior de la cesta y ajuste el canal “J” de la parte inferior de la cesta a
la varilla tope de la cesta(54). Asegure los broches de presión como se muestra. Después de la
instalación, la varilla de resorte quedará ligeramente doblada.
d) Conecte las tuercas de .guridad (47) a la varilla tope de la cesta (54).
47
Tuerca hexagonal de
seguridad
9,5 mm (3/8")
Cant. 2
45
33
51
54
57
9
50
53
l
47
47
