1009150 Rev. C 12
62
Chaveta de horquilla de
0.08 x 1-3/16"
Cant. 2
61
Pasador de clavija de
5/16" x 2"
Cant. 2
FUNCIONAMIENTO
INSTALACIÓN DE SU BARREDORA
CÓMO RETIRAR SU BARREDORA
CÓMO TRANSPORTAR SU BARREDORA
CÓMO OPERAR SU BARREDORA
PRECAUCIÓN: ¡Evite lesiones! Antes de instalar su
barredora asegúrese de que la cesta esté descargada
1. Accione el freno del vehículo remolcador. (Consulte el manual de su
remolcador)
2. Alinee la clavija con la barra de tracción del remolcador.
3. Instale el pasador de clavija a través de la clavija y del remolcador y
asegure el pasador de seguridad.
PRECAUCIÓN: ¡Evite lesiones! Antes de retirar su
barredora asegúrese de que la cesta (55) no
contenga césped ni hojas.
1. Descargue la cesta.
2. Asegure el freno del vehículo remolcador.
3. Quite el pasador de chaveta y el pasador de la barra de tracción.
4. Empuje el carro lejos del vehículo remolcador.
5. Instale el pasador de la barra de tracción y el pasado de chaveta de la
barra de tracción para el almacenamiento.
PRECAUCIÓN: ¡Evite lesiones! o coloque los pies
debajo de la barra de tracción.
PRECAUCIÓN: ¡Evite lesiones! Una carga excesiva
remolcada puede causar pérdida de tracción y pérdida
de control en las pendientes. La distancia para
detenerse aumenta con la velocidad y el peso de la
carga remolcada.
El peso total remolcado no debe exceder el peso
combinado del vehículo remolcador, el lastre y el
operador.
Cómo determinar el peso para el carro
Para colocar la barredora en posición de transporte:
Jale de lado a lado en la manija de izaje (3).
Jale la manija hacia atrás fuera del tractor.
Accione el Lohole.
Para colocar la barredora en la posición operativa:
Mida la altura de corte de la cuchilla de la cortadora.
Ajuste la manija de izaje (3) en un agujero que permita que los cepillos
barran a la altura del césped cortado.
Compruebe para asegurarse de que la cesta (55) no se arrastre en
el piso.
Accesorio manija de tracción
A) Con la barredora conectada al vehículo remolcador, pase la manija
de tracción (66) por encima de la cuerda de arrastre (50), como se
muestra en la imagen (Paso 10.2).
B) Extienda la cuerda de arrastre (50) hasta la parte trasera del
vehículo remolcador, hasta un área a la que pueda acceder
fácilmente desde el asiento del vehículo remolcador. Deje flojo un
tramo de varias pulgadas de la cuerda de arrastre (que caiga entre
el vehículo remolcador y el punto de amarre de la cesta, Paso
10.3). Haga dos nudos en esta área y jálelos hacia la manija de
tracción (Paso 10.2). Corte el exceso de la cuerda si es necesario.
C) Limpie el área del vehículo remolcador donde se ubicará la manija
de tracción (66) y fije la cinta adhesiva del gancho y el lazo (67) al
vehículo remolcador.

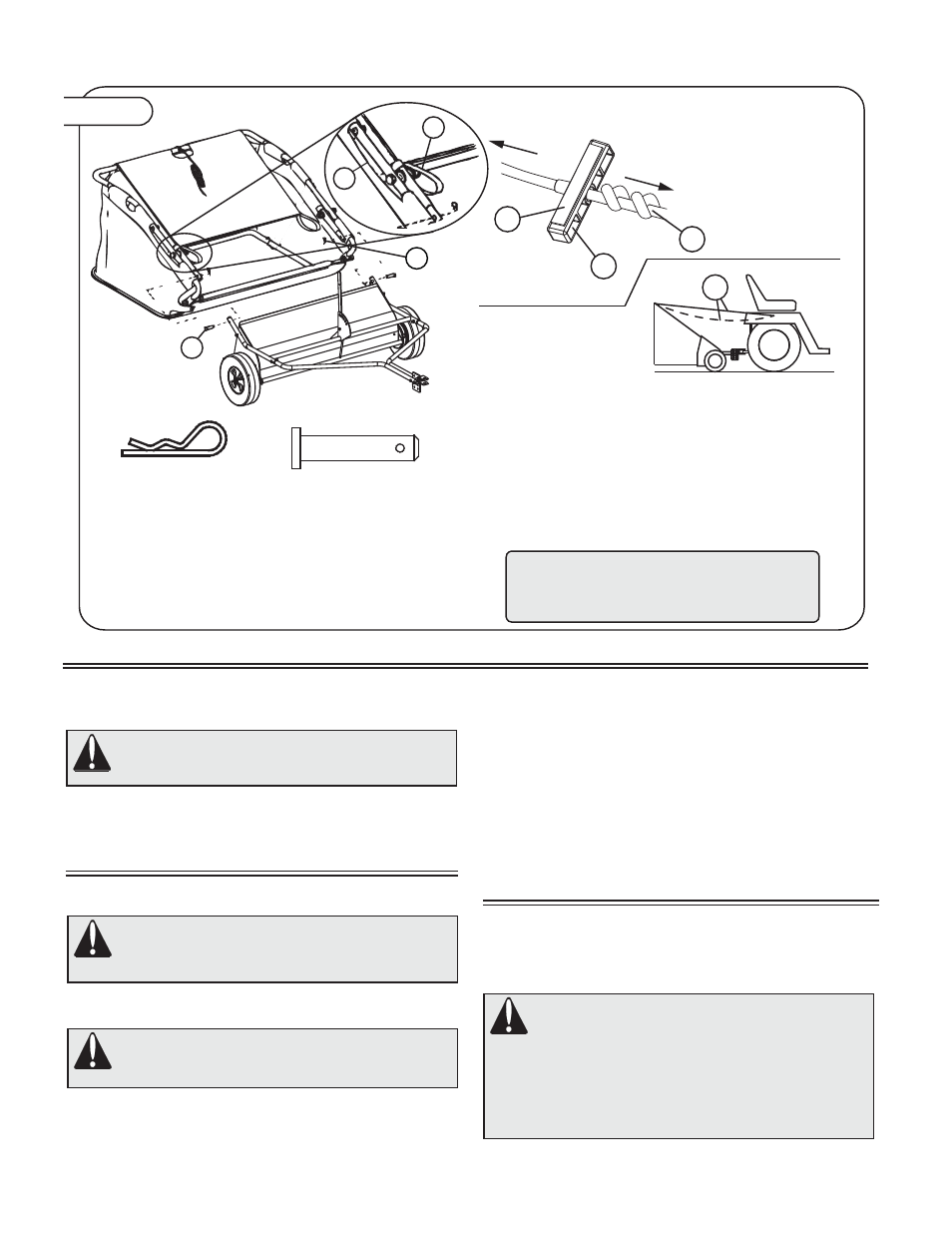

Paso 10.
A) El parabrisas se puede colgar verticalmente en la parte trasera de la cesta
o se puede anexar como se muestra. Enhebre los lazos elásticos sobre la
arandela como se muestra, o los lazos se pueden colocar entre el tubo de
montaje de la cesta (57) y el costado de los tubos (56).
B) Conecte el montaje de cesta detrás de la barredora.
C) La cesta no debe estar en contacto con el piso. Para detalles de ajuste
consulte la sección "Nivelación de la cesta" al final de este manual.
61
57
56
62
Importante: La manija y la cuerda de tracción pueden
enredarse en los cepillos de la barredora si caen al suelo frente
a la barredora durante el funcionamiento. Luego de vaciar la
cesta, siempre asegúrese de asegurar correctamente la manija
de tracción en la parte trasera del vehículo remolcador con la
cinta del gancho y el lazo.
Paso 10.1
66
67
50
A la barredora
Al vehículo remolcador
Paso 10.2
50
Paso 10.3
-
