Capítulo 5: Instalación y conexión de la Puerta de Enlace de Telefonía

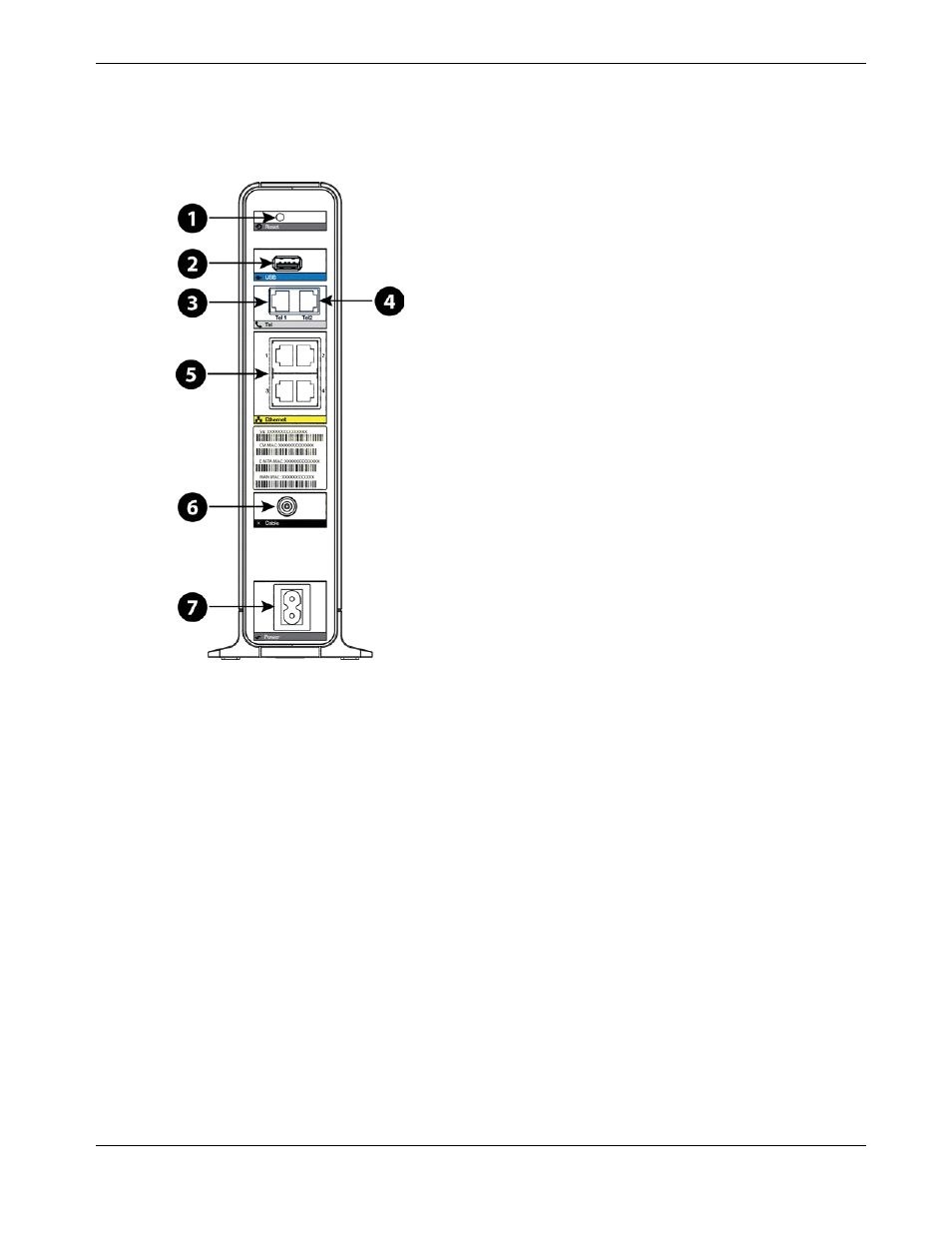

Panel trasero
El panel trasero de la Puerta de Enlace de Telefonía incluye los siguientes conectores y
controles.
1. Botón Reset: Reinicia la Puerta de Enlace de Telefonía como si la hubiese apagado y
encendido. Utilice un objeto puntiagudo no metálico para presionar este botón.
2. USB: Conector de puerto USB (el apoyo futuro para los dispositivos USB externos).
3. Tel 1: Conector para la línea telefónica 1.
4. Tel 2: Conector para la línea telefónica 2.
5. Ethernet (1-4): Conectores para enlaces con puertos de computadoras de una red de
área local.
6. Cable: Conector para el cable coaxial.
7. Entrada de alimentación: Conector para el cable de electricidad.
Selección del lugar de instalación
Se deben tomar en cuenta varios factores al seleccionar el lugar de instalación de la Puerta
de Enlace de Telefonía:

¿Existe una toma de CA cercana? Para mejores resultados, la toma de corriente no debe
estar controlada por un interruptor y debe estar lo suficientemente cerca de la Puerta
de Enlace de Telefonía para que no sea necesario el uso de extensiones.
Release 24 STANDARD 1.1 Enero 2015 Touchstone TG2472 Puerta de Enlace de Telefonía Guía del usuario 26
