10.4 Sustitución de la tarjeta de Ethernet OS-2130DE
1. Apague la impresora; desconecte el cable de alimentación y el cable USB/Ethernet/Serie.
2. Extraiga la cubierta superior.
3. Extraiga los 2 tornillos de la carcasa de la base.
4. Extraiga el todo el conjunto del cabezal de la impresora liberando los 4 tornillos de los pies.
5. Extraiga los 3 tornillos que fijan la tarjeta de Ethernet tal como se muestra en la siguiente
ilustración.

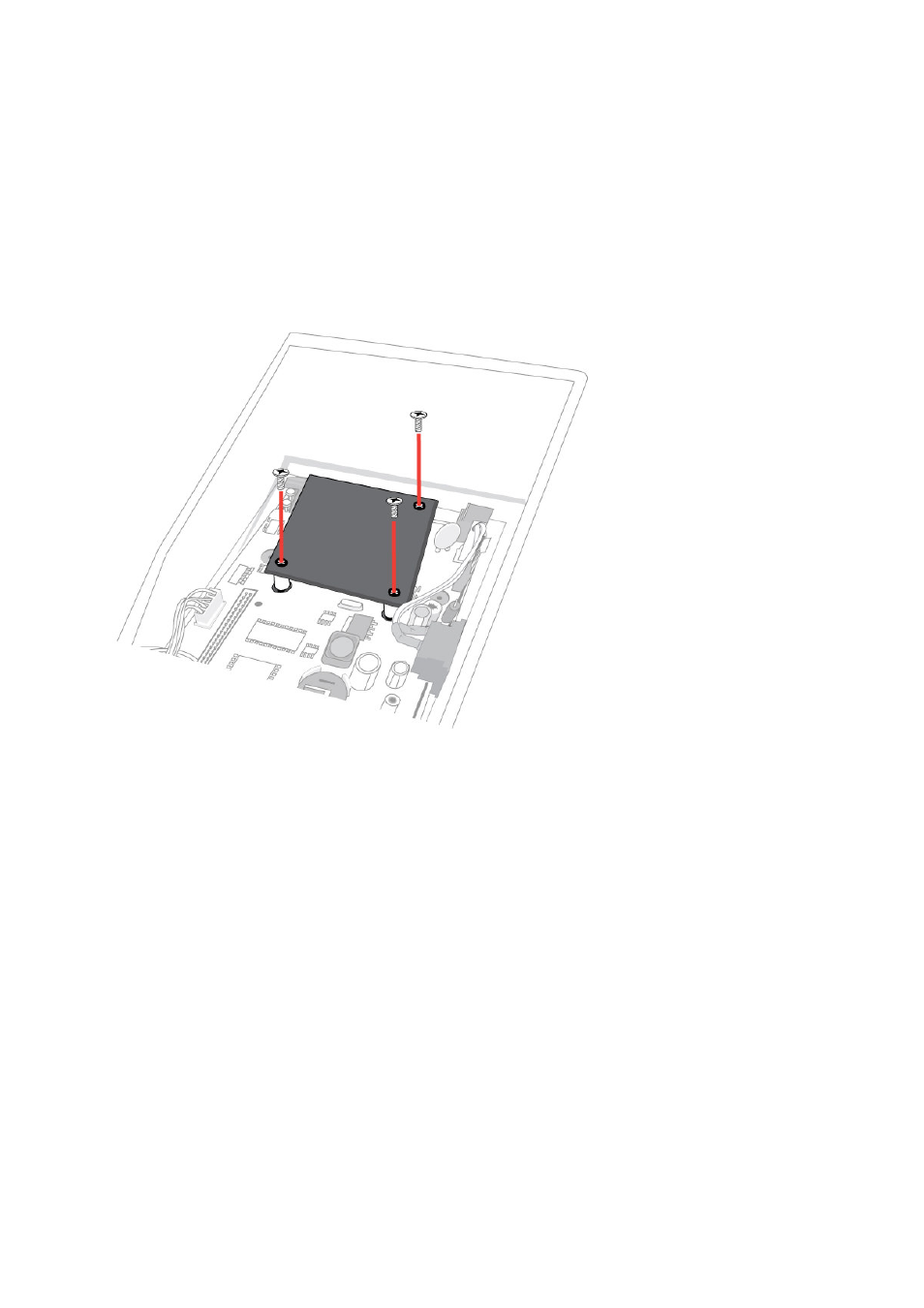

Figura 10.4.1
6. Coloque la nueva tarjeta de Ethernet en su posición original.
7. Asegure los 3 tornillos para fijar la tarjeta de Ethernet.
8. Asegure los 4 tornillos para fijar la “Carcasa de la impresora” a la parte inferior.
9. Asegure los 2 tornillos a la parte inferior de la impresora.
10. Pulse el “Interruptor de encendido” situado en el orificio del interruptor de la “Cubierta
intermedia” hasta que oiga un clic.
