Manual Técnico de Impresora por Ethernet 10 de Noviembre 2010
33
10. Sustitución de la tarjeta de Ethernet
10.1 Sustitución de la tarjeta de Ethernet A-2240E
1. Apague la impresora.
2. Extraiga los dos tornillos (I) en la parte inferior de la impresora (39).
3. Tire de la parte delantera de la “Cubierta intermedia” (27) y a continuación extráigala de la parte
“Inferior” (39) tal como se muestra en la imagen 10.1.1.
4. Extraiga la “Cubierta intermedia” (27).

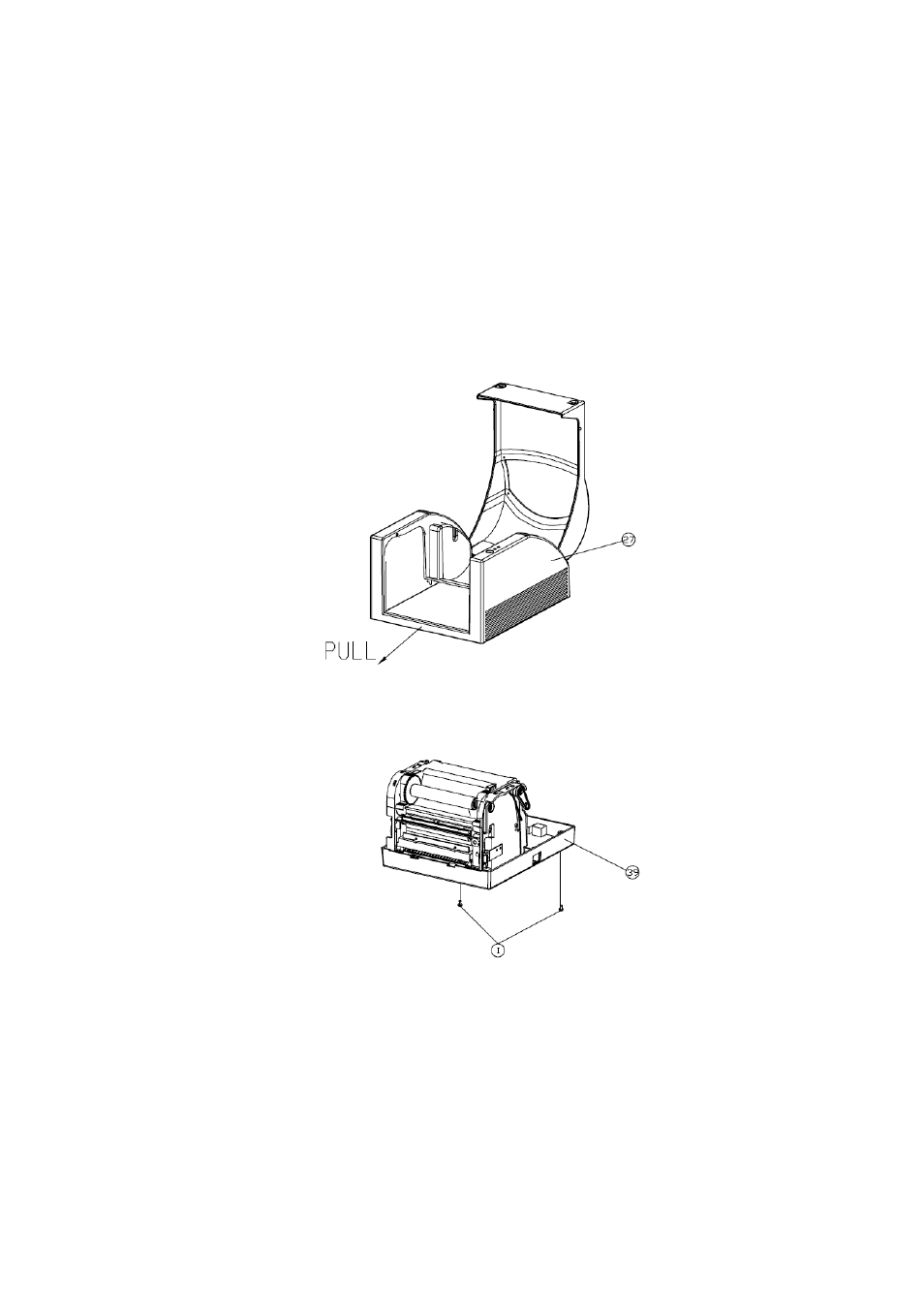

Figura 10.1.1
