Manual Técnico de Impresora por Ethernet 10 de Noviembre 2010
35

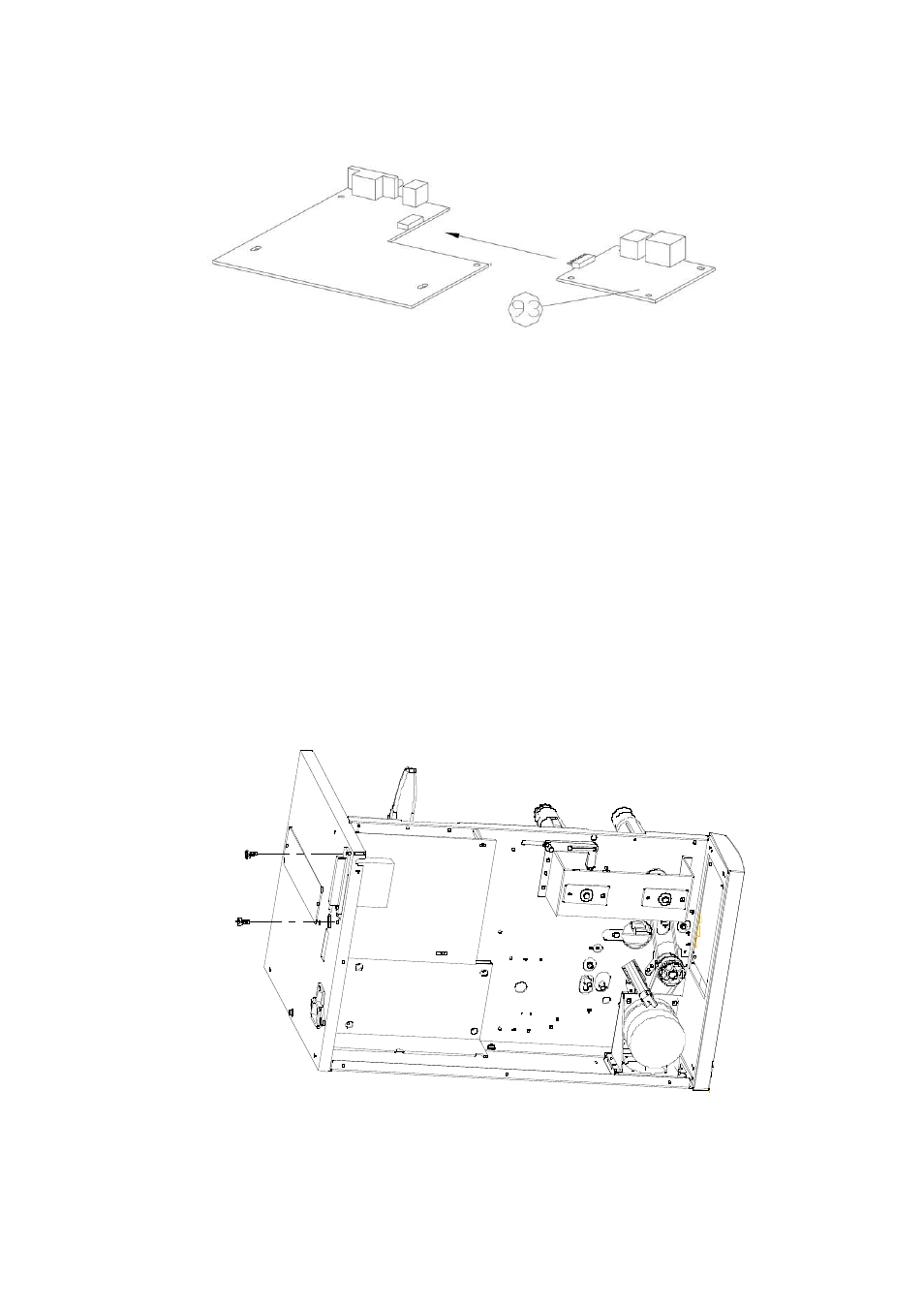

8. Extraiga la tarjeta de Ethernet (93) de la placa principal, y a continuación inserte la nueva tarjeta
de Ethernet (93) en la placa principal tal como se muestra en la Figura 10.1.4.
Figura 10.1.4
9. Asegure los 4 tornillos (B) para fijar la placa principal.
10. Asegure los 4 tornillos para fijar la “Carcasa de la impresora” (30) a la parte inferior (39).
11. Asegure los 2 tornillos (I) a la parte inferior de la impresora.
12. Pulse el “Interruptor de encendido” situado en el orificio del interruptor de la “Cubierta intermedia”
hasta que oiga un clic (27).
10.2 Sustitución de la tarjeta de Ethernet X-2300E/X-3200E
1. Apague la impresora y desconecte el cable de alimentación CA.
2. Abra la cubierta izquierda de la impresora.
3. Extraiga los 2 tornillos de los Centronics (Fig. 10.2.1).
Figura 10.1.2
