Manual Técnico de Impresora por Ethernet 10 de Noviembre 2010
34

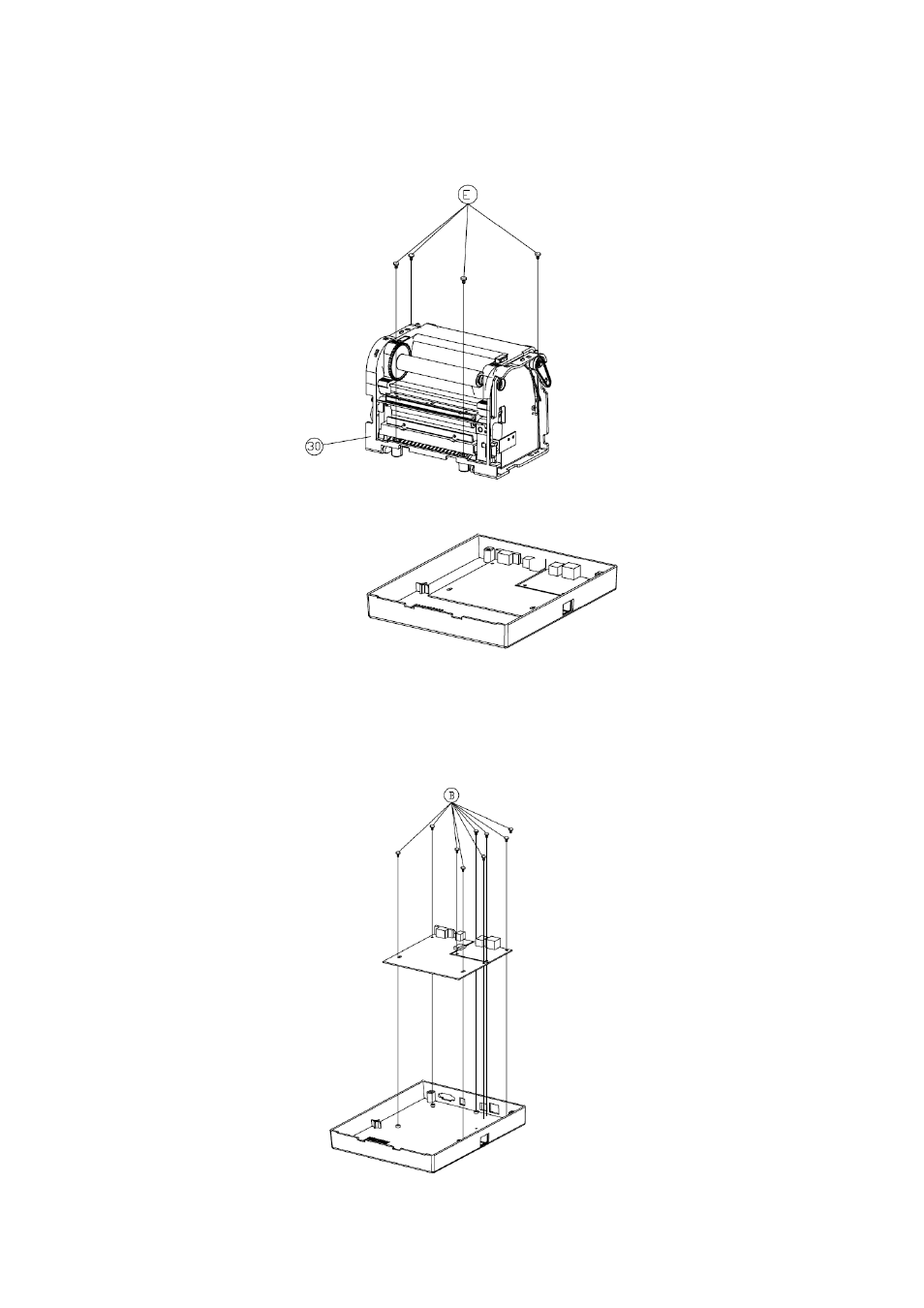

5. Extraiga los 4 tornillos (E).
6. Desenchufe todos los conectores conectados en la placa principal. A continuación extraiga la
“Carcasa de la impresora” (30) como se muestra en la Figura 10.1.2.
Figura 10.1.2
7. Extraiga los 4 tornillos (B) que sujetan la placa principal (43) por la parte inferior (39). A
continuación extraiga la placa principal defectuosa como se muestra en la Figura 10.1.3.
Figura 10.1.3
