20
Para instalar el retén del carrete:

En el caso de los model CS30, gire hacia la derecha el
retén del carrete. Con los modelos SS30 y BC30, gire
hacia la izquierda el retén del carrete.
 Vuelva a tirar de los hilos para girar el carrete a la posición
de corte. Presione el retén del carrete a la vez que tira
del hilo, o hilos, para avanzar manualmente el hilo y para
verificar el ensamblaje correcto del cabezal del hilo.

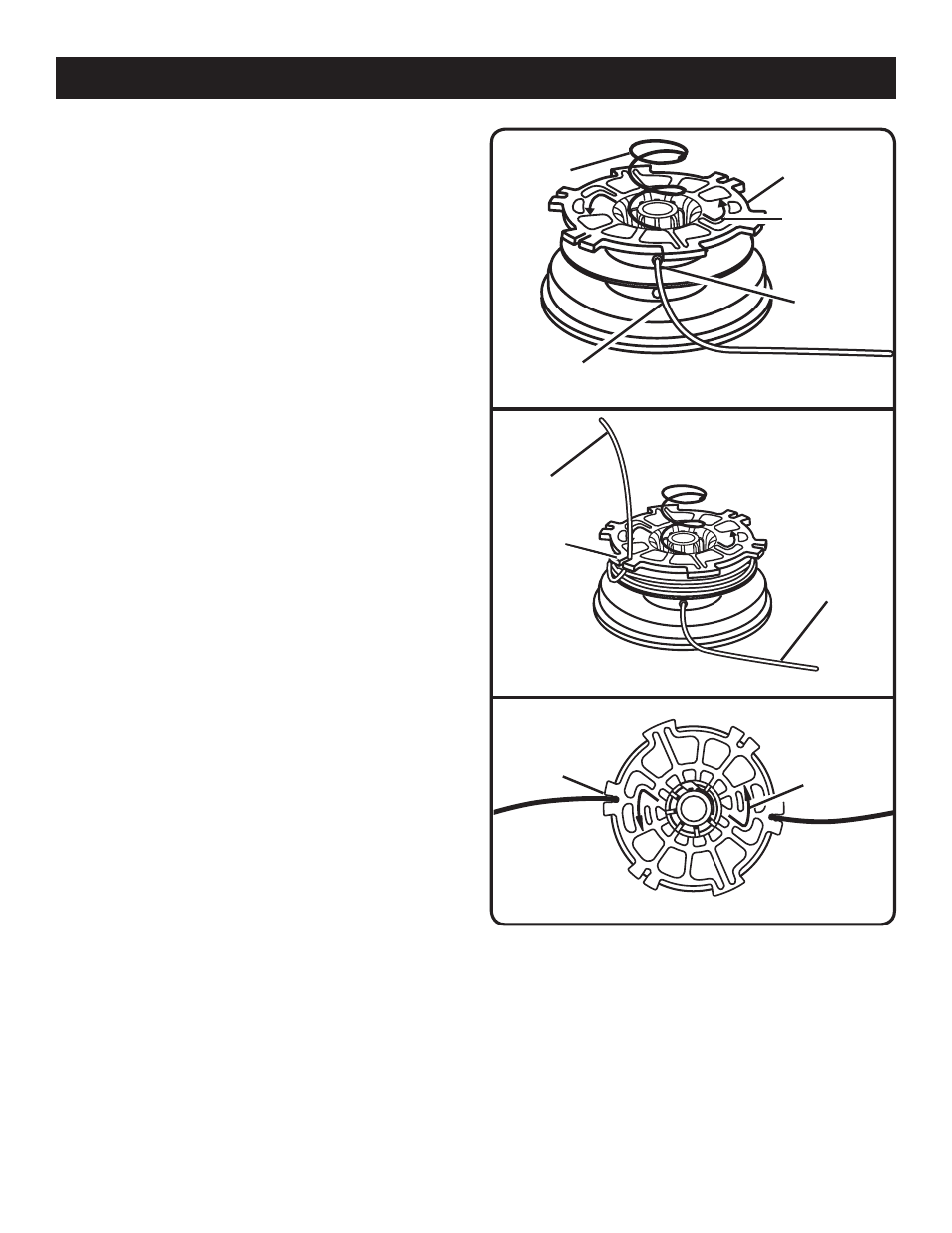

REABASTECIMIENTO DEL HILO
Vea las figuras 25 - 27.
Use únicamente hilo monofilar. Use hilo de repuesto del
fabricante original para obtener el mejor desempeño.
Diámetro del hilo:
CS30 - 2,0 mm (0,080 pulg.)
SS30 - 2,4 mm (0,095 pulg.)
BC30 - 2,4 mm (0,095 pulg.)

Apague el motor y desconecte el cable de la bujía. Sujete
el cabezal del hilo y desenrosque el retén del carrete.
Para retirar el retén del carrete:

En el caso de los model CS30, gire hacia la izquierda el
retén del carrete. Con los modelos SS30 y BC30, gire
hacia la derecha el retén del carrete.
 Retire el carrete del cabezal del hilo.
NOTA: Mantenga el hilo unido al carrete. Retire todo hilo
restante en el carrete.
 Corte dos piezas de hilo, y que cada una sea de
aproximadamente 2,7 m (9 pies) de longitud.
 Introduzca el primer hilo en el orificio de sujeción de la
parte superior del carrete. Enrolle hacia la izquierda el
primer hilo alrededor de la parte superior del carrete,
según lo indican las flechas en el carrete. Coloque el hilo
en la ranura de la pestaña superior del carrete, y deje
que sobresalga aproximadamente 152 mm (6
pulg. ) de
la ranura. No llene excesivamente el tanque. Después de
enrollar el hilo, debe haber una separación mínima de 6
mm (1/4
pulg. ) entre el hilo enrollado y el borde exterior
del carrete.
 Repita el paso anterior con el segundo hilo, utilizando
la parte inferior del carrete. No llene excesivamente el
tanque.
 Vuelva a colocar el carrete y el retén del carrete. Consulte
la sección Reemplazo del carrete más arriba en este
manual.
Fig. 26
Fig. 27
RESORTE
RANURA FLECHAS EN
EL CARRETE
SEGUNDO
HILO
PRIMER
HILO
Fig. 25
CARRETE
ORIFICIO DE
SUJECIÓN
FLECHAS EN
EL CARRETE
PRIMER
HILO
RANURA
MANTENIMIENTO
