12
MONTAJE DEL DEFLECTOR DE PASTO
ADVERTENCIA:
La cuchilla de cortar el hilo del deflector de pasto está
afilada. Evite tocar la cuchilla. Si no evita tal contacto
puede originarse lesiones corporales serias.
PARA MONTAR EL DEFLECTOR DE PASTO
DEL EJE CURVO − CS30

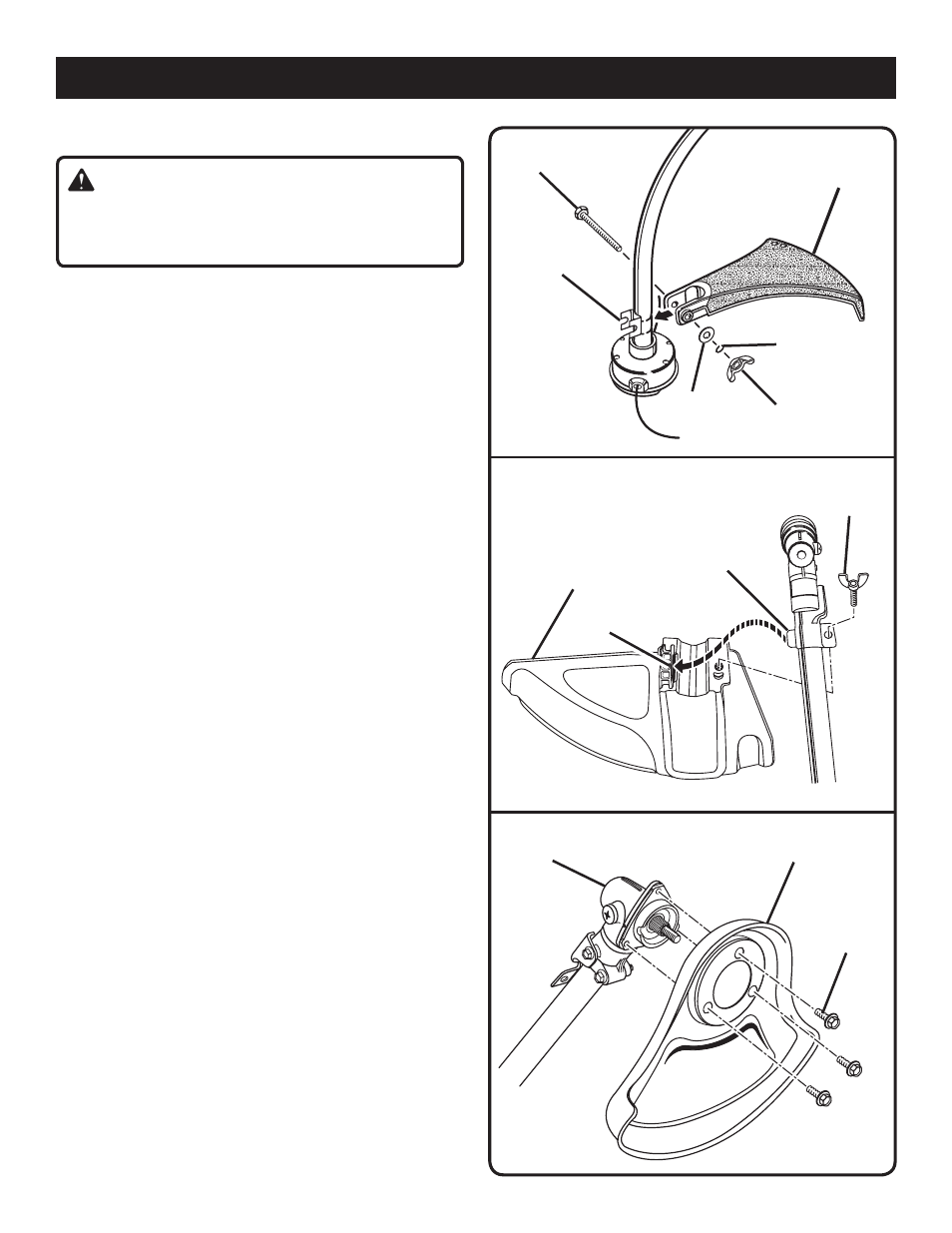

Vea la figura 6.

Quite tornillo de hexagonal, la arandela plana, la arandela
de seguridad y la tuerca de mariposa del deflector de
pasto.
 Monte el deflector de pasto en la parte inferior del eje
curvo, como se muestra.
 Introduzca el tornillo de hexagonal a través del deflector
de pasto y del soporte del eje curvo.
 Coloque la arandela plana y la de seguridad en el tornillo
de cabeza hexagonal.
 Coloque la tuerca de mariposa en el tornillo de cabeza
hexagonal y apriételos firmemente.
PARA MONTAR EL DEFLECTOR DE PASTO
PARA EJE RECTO − SS30
Vea la figura 7.

Retire el tornillo de mariposa de ranura del deflector de
pasto.
 Introduzca la orejeta del soporte de montaje en la ranura
del deflector de pasto.
 Alinee el orificio del tornillo en el soporte de montaje con
orificio del tornillo del deflector de pasto.
 Introduzca el tornillo de mariposa ranurada a través del
soporte de montaje y en el deflector de pasto.
 Apriete firmemente el tornillo.
MONTAJE DE LA PROTECCIÓN DE LA
DESBROZADORA − BC30
Vea la figura 8.
La protección se envía ya instalada en estos modelos de
desbrozadora. Se han incluido instrucciones de referencia
para volver a cambiar el funcionamiento de la unidad, de
recortadora de hilo a desbrozadora.

Con el cabezal del hilo desmontado, coloque la protección
de la desbrozadora en el cabezal de engranajes, como
se muestra.
 Introduzca los tres tornillos por la la parte inferior, a través
de la protección y en el cabezal de engranajes.
 Apriete firmemente los tornillos y déles una torsión (de
4,5 a 5,7 N�m (de 40 a 50 lb-�pulg) por lo menos.
ARMADO
DEFLECTOR
DE PASTO
SOPORTE
TORNILLO DE
HEXAGONAL
TUERCA DE
MARIPOSA
Fig. 6
ARANDELA
PLANA
ARANDELA DE
SEGURIDAD
Fig. 7
Fig. 8
TORNILLO DE
MARIPOSA
DEFLECTOR DE PASTO
PARA EJE RECTO
OREJETA
RANURA
CABEZAL DE
ENGRANAJES
TORNILLO
DE CABEZA
HEXAGONAL
PROTECCIÓN DE LA
DESBROZADORA
