11
MONTAJE DEL MANGO DELANTERO − CS30
Y SS30

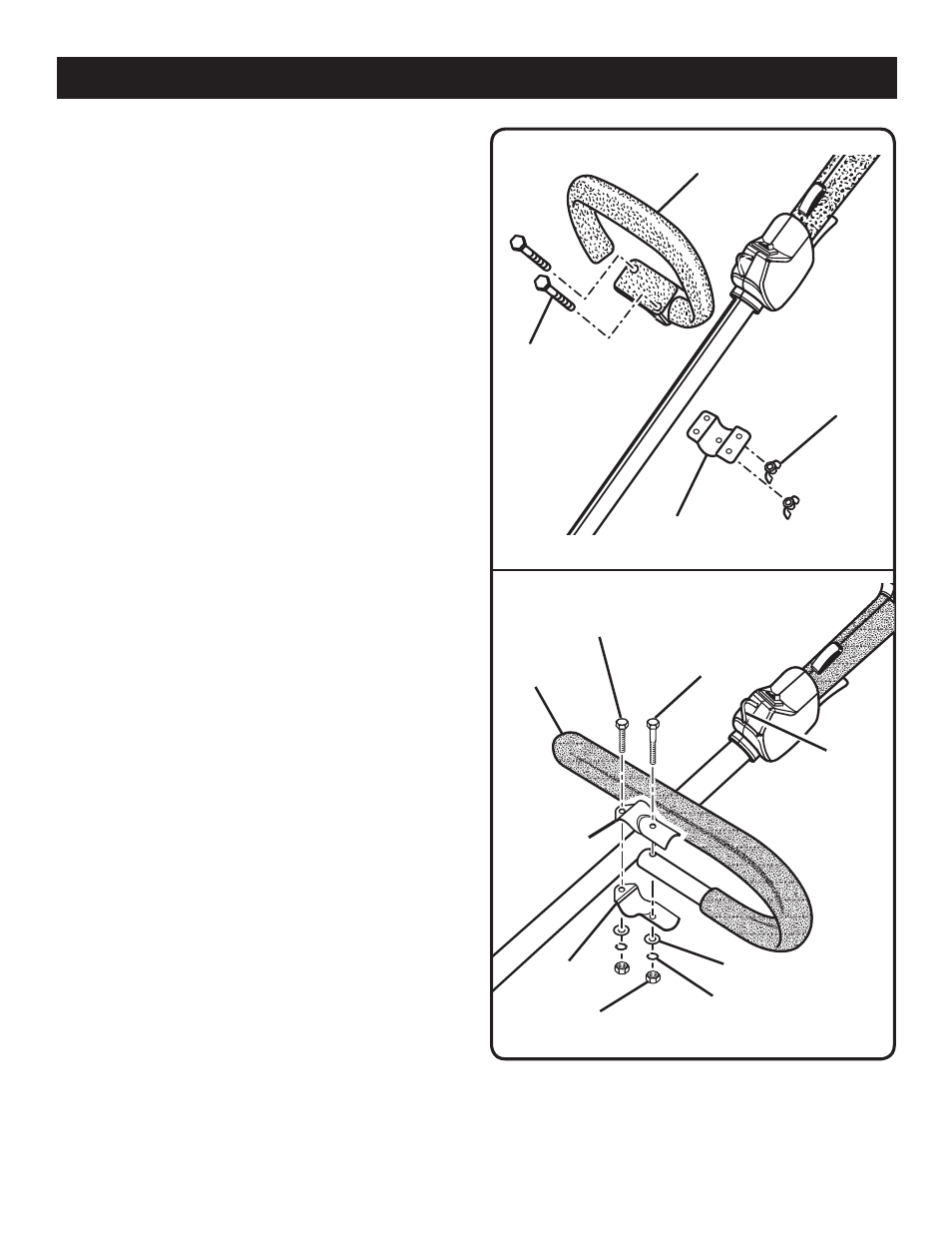

Vea la figura 4.

Retire las dos tuercas de mariposa, los dos pernos y la
abrazadera del mango delantero.
 Instale el mango delantero en el lado superior del
alojamiento del eje de impulsión y colóquelo en una
posición cómoda.
 Coloque los pernos a través del mango delantero.
NOTA: El perno de cabeza hexagonal cabe en el hueco
de tal forma moldeado en un costado del mango.
 Vuelva a colocar la abrazadera, los pernos y las tuercas
de mariposa.
 Apriete firmemente la tuerca de mariposa.
MONTAJE DEL MANGO EN “J” − BC30
Vea la figura 5.
El mango en "J" debe utilizarse para asegurar el máximo
control y optimizar la seguridad del operador al utilizar una
desbrozadora.

Sujete firmemente las abrazaderas superior e inferior en
posición sobre el alojamiento del eje de manera que la
asa quede ubicada a la izquierda del operador.
 Introduzca el extremo de las asas entre las
abrazaderas.
 Alinee los orificios de los pernos y empuje el perno largo
(1/4-20 x 1-1/2 pulg.) a través del lado del asa.
 Coloque el perno corto (1/4-20 x 1 pulg.) a través del lado
opuesto de la abrazadera. Instale la arandela plana, las
arandelas de seguridad y las tuercas hexagonales para
sujetar el conjunto en posición.
 Al terminar de armar el conjunto, ajuste la posición de la
asa para lograr la comodidad y el equilibrio óptimos.
 Primero apriete el perno largo y después apriete el perno
corto.
ARMADO
Fig. 4
Fig. 5
ABRAZADERA
ARANDELA PLANA
ARANDELA DE
SEGURIDAD TUERCA
HEXAGONAL
ASA
DE LA
CORREA
ABRAZADERA
MANGO
DELANTERO
PERNO DE
1/4-20 x 1-1/2 pulg.
PERNO DE
1/4-20 x 1 pulg.
TUERCA DE
MARIPOSA
MANGO
DELANTERO
PERNO
ABRAZADERA
