14
ARMADO
DESMONTAJE DEL DEFLECTOR DE PASTO
PARA EJE RECTO Y DEL CABEZAL DEL HILO
Vea las figuras 10 a 13.

Alinee la ranura de la arandela de brida con la ranura del
cabezal de engranajes.
 Coloque la herramienta de fijación del cabezal de engranajes
a través de la ranura de la arandela de brida y de dicho
cabezal.
 Retire el conjunto del cabezal de la recortadora de hilo.
 Retire la arandela de brida y consérvela para la instalación
de la hoja de corte.
 Retire el tornillo encargado de fijar el deflector de pasto.
 Retire el deflector de pasto.
NOTA: Guarde juntas las piezas del cabezal del hilo para
futuro uso.
INST ALACIÓN DE LA CUCHILLA TRI-ARC ® Y LA
PROTECCIÓN DE LA DESBROZADORA
Vea las figuras 10 - 14.

Instale la protección de la desbrozadora. Consulte el apartado
Montaje de la protección de la desbrozadora, más arriba
en este manual.
 Coloque la arandela de brida en el eje del cabezal de
engranajes con el lado hueco hacia la protección de la
desbrozadora.
 Centre la cuchilla en la arandela de brida, asegurándose de
que la cuchilla quede bien sentada y el cubo resaltado de
dicha arandela pase por el orificio de la cuchilla.
 Instale la arandela cóncava con el centro resaltado orientado
en la dirección opuesta a donde se encuentra la cuchilla.
 Coloque la tuerca de la cuchilla en el eje del cabezal de
engranajes.
 Coloque la herramienta de fijación del cabezal de engranajes
a través de la ranura de la arandela de brida y de dicho
cabezal.
 Instale la tuerca de la cuchilla; para ello, gírela hacia la
izquierda (tiene rosca izquierda).
 Apriete firmemente la tuerca de la hoja a 13,7 N�m (120 lb�-
pulg.) por lo menos.

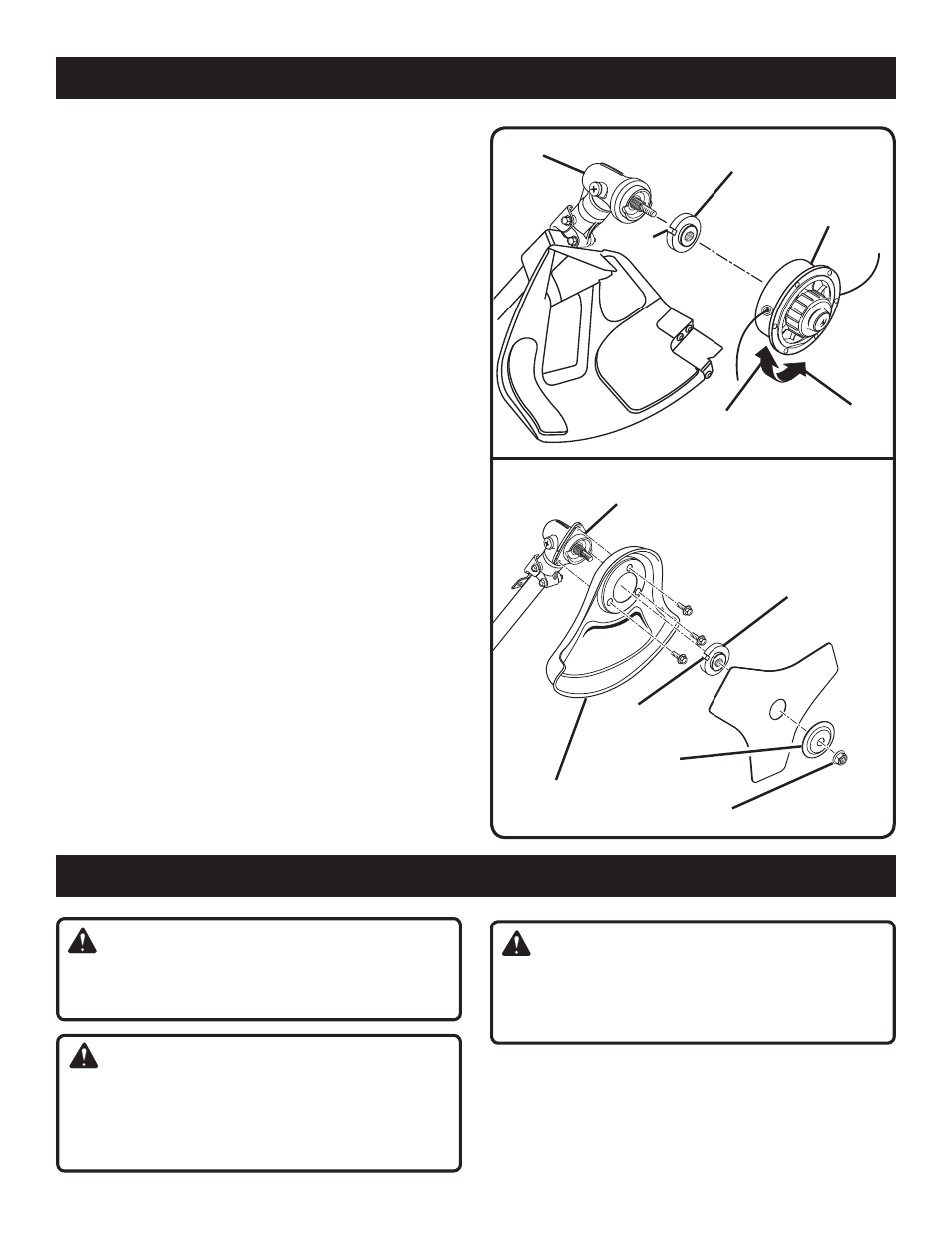

Fig. 14
Fig. 13
AFLOJAR
TUERCA DE
LA CUCHILLA
ARANDELA
CÓNCAVA
RANURA
CABEZAL DE
ENGRANAJES
ARANDELA
DE BRIDA
PROTECCIÓN DE LA
DESBROZADORA
CONJUNTO DEL
CABEZAL DEL HILO
CABEZAL DE ENGRANAJES
APRETAR
ARANDELA
DE BRIDA
RANURA
ADVERTENCIA:
No permita que su familarización con este producto le vuelva
descuidado. Tenga presente que un descuido de un instante
es suficiente para infligir una lesión grave.
ADVERTENCIA:
Cuando utiliza este producto, siempre use gafas de
seguridad o anteojos protectores con protección lateral. La
inobservancia de esta advertencia puede permitir que los
objetos lanzados hacia los ojos puedan provocarle lesiones
graves.
FUNCIONAMIENTO
ADVERTENCIA:
No utilice ningún aditamento o accesorio no recomendado
por el fabricante de esta producto. El empleo de aditamentos
o accesorios no recomendandos podría causar lesiones
serias.
