9
S

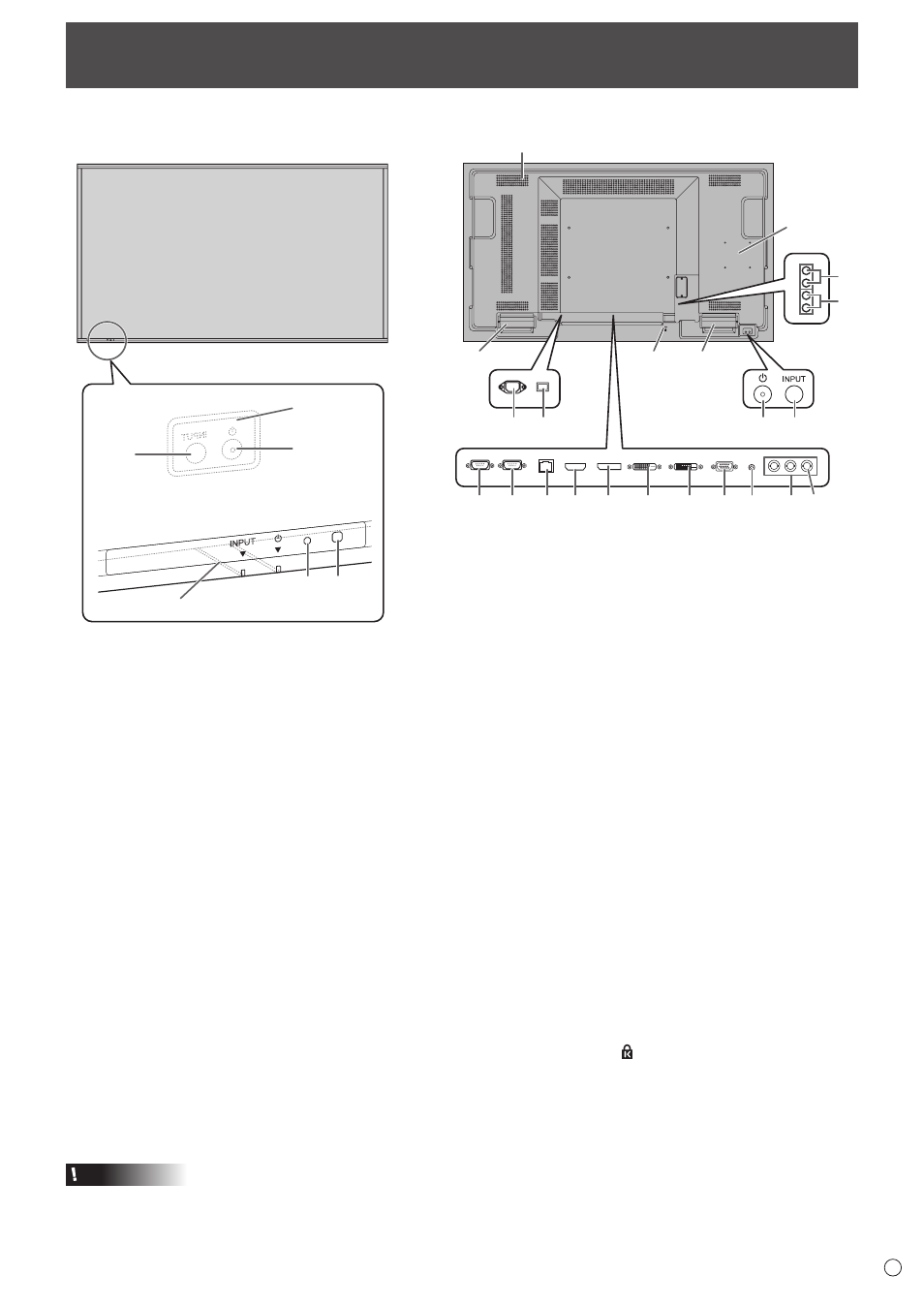

Nombres de componentes
n Vista frontal
6
7
4 5
8 8 24
10
11 12 13 14 15 16 17 18 19 20 21
9
22
23
2 3
4
5
*
1
Guía
1. Panel de LCD
2. LED indicador de conexión (Véase la página 16.)
3. Sensor de control remoto (Véase la página 15.)
4. Interruptor de entrada (Véase la página 18.)
5. Interruptor de encendido (Véase la página 16.)
* El interruptor de entrada y el interruptor de encendido
están situados en la parte trasera del monitor. Utilice la
posición de la ranura de la parte delantera como guía para
accionar los interruptores. (El interruptor con el saliente es
el interruptor de encendido.)
Precaución
• Consulte a su distribuidor de SHARP para la conexión/desconexión de componentes opcionales.
• Al levantar o mover el monitor no lo sujete por los altavoces.
n Vista posterior
6. Sección de conexión opcional
Esta sección se utiliza para conectar hardware opcional
para la ampliación de funciones. El hecho de ofrecer esta
ubicación de conexión no es garantía de que se vayan a
comercializar accesorios de hardware compatibles en el
futuro.
7. Respiraderos
8. Altavoces
9. Terminal de entrada de corriente (Véase la página 13.)
10. Interruptor primario (Véase la página 16.)
11. Terminal de salida RS-232C ( Véase la página 12.)
12. Terminal de entrada RS-232C (Véase la página 12.)
13. Terminal de LAN (Véase la página 12.)
14. Terminal de entrada HDMI (Véase la página 11.)
15. Terminal de entrada DisplayPort (Véase la página 11.)
16. Terminal de entrada DVI-D (Véase la página 11.)
17. Terminal de salida DVI-D (Véase la página 12.)
18. Terminal de entrada D-sub (Véase la página 11.)
19. Terminal de entrada Audio1 (Véase la página 12.)
20. Terminales de entrada component (Véase la página 11.)
21. Terminal de entrada video (Véase la página 11.)
22. Terminales de salida de audio (Véase la página 12.)
23. Terminales de entrada Audio2 (Véase la página 12.)
24. Orificio antirrobo ( )
Se puede conectar un cierre antirrobo disponible de venta
en comercios.
El orificio antirrobo es compatible con el Kensington
MicroSaver Security System.
