S

51

n

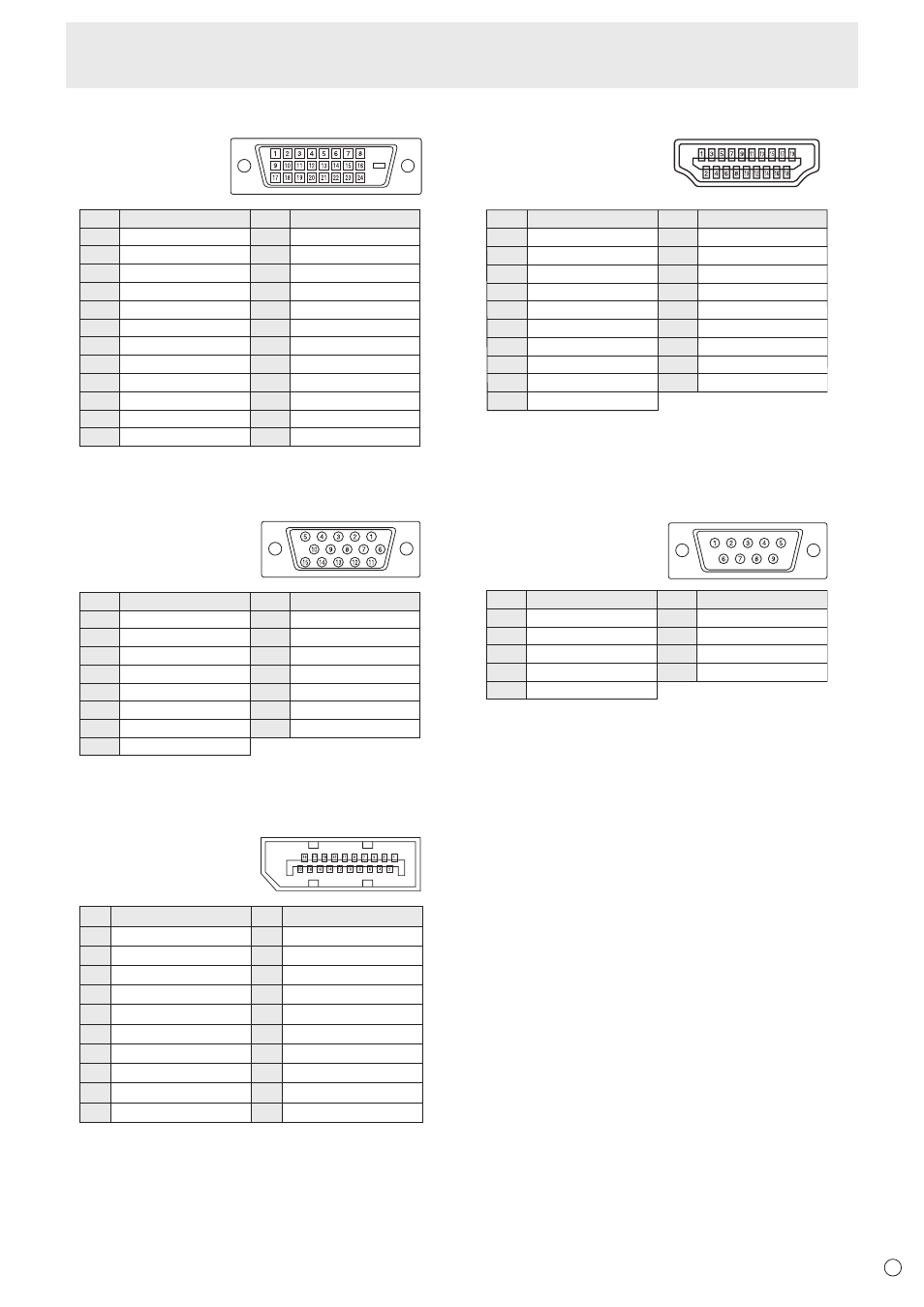

Contactos del terminal de entrada DVI-D

(DVI-D 24 contactos)

1
2
3
4
5
6
7
8
9

10
11
12

Función

TMDS datos 2-
TMDS datos 2+
TMDS datos 2/4 blindaje
N.C.
N.C.
DDC reloj
DDC datos
N.C.
TMDS datos 1-
TMDS datos 1+
TMDS datos 1/3 blindaje
N.C.


13
14
15
16
17
18
19
20
21
22
23
24

Función

N.C.
+5 V
TIERRA
Detección de conexión en caliente
TMDS datos 0-
TMDS datos 0+
TMDS datos 0/5 blindaje
N.C.
N.C.
TMDS reloj blindaje
TMDS reloj+
TMDS reloj-

n

Contactos del terminal de entrada D-sub

(Mini D-sub 15 contactos)

1
2
3
4
5
6
7
8

Función

Entrada de señal de vídeo rojo
Entrada de señal de vídeo verde
Entrada de señal de vídeo azul
N.C.
N.C.
TIERRA para señal de vídeo rojo
TIERRA para señal de vídeo verde
TIERRA para señal de vídeo azul

9

10
11
12
13
14
15

Función

+5 V
TIERRA
N.C.
DDC datos
Entrada de señal de sinc. H
Entrada de señal de sinc. V

DDC reloj

n

Contactos del terminal de entrada

DisplayPort

(DisplayPort 20 contactos)

Función

Función

1 Línea principal 3-

11 Tierra

2 Tierra

12 Línea principal 0+

3 Línea principal 3+

13 Tierra

4 Línea principal 2-

14 Tierra

5 Tierra

15 Auxiliar +

6 Línea principal 2+

16 Tierra

7 Línea principal 1-

17 Auxiliar -

8 Tierra

18 Detección de conexión en caliente

9 Línea principal 1+

19 Tierra

10 Línea principal 0-

20 3,3 V

n

Contactos del terminal de entrada HDMI

(Conector HDMI™)

1
2
3
4
5
6
7
8
9

10

Función

TMDS datos 2+
TMDS datos 2 blindaje
TMDS datos 2-
TMDS datos 1+
TMDS datos 1 blindaje
TMDS datos 1-
TMDS datos 0+
TMDS datos 0 blindaje
TMDS datos 0-
TMDS reloj+


11
12
13
14
15
16
17
18
19

Función

TMDS reloj blindaje
TMDS reloj-
CEC
N.C.
SCL
SDA
GND
+5 V
Detección de conexión en caliente

n

Contactos del terminal de entrada RS-232C

(D-sub 9 contactos)

1
2
3
4
5

Función

N.C.
N.C.
N.C.
N.C.

Función

N.C.
Datos transmitidos
Datos recibidos
N.C.
TIERRA

6
7
8
9

Especificaciones
