Especificaciones

n

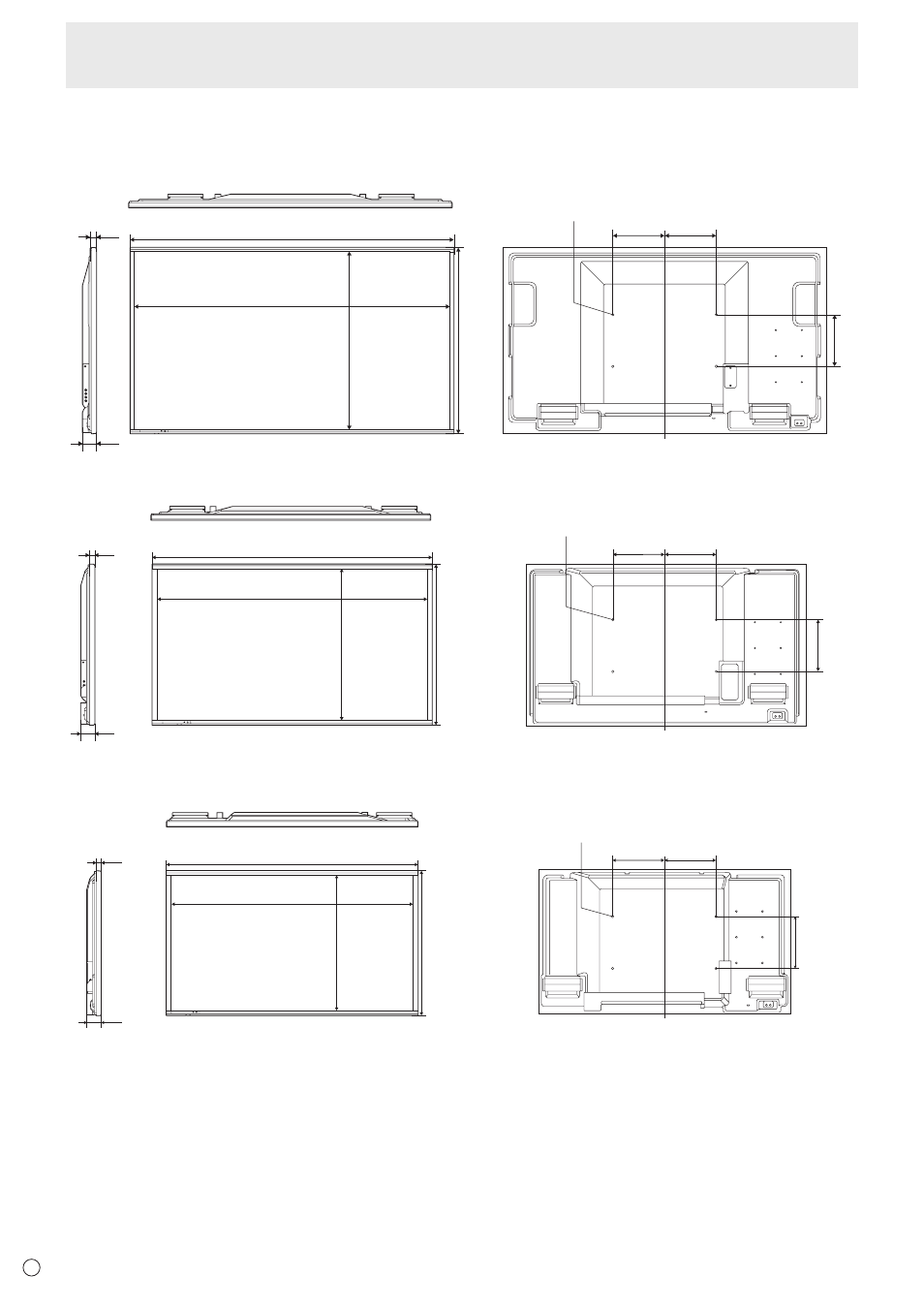

Dibujos de dimensiones

Obsérvese que los valores mostrados son valores aproximados.

[PN-U553]

Anchura de apertura(1212)

Altura de apertura(683

)

721

1250

26

57

55

200

200

Anchura de apertura(1044)

627

1083

27

200

200

200

Anchura de apertura(934)

Altura de apertura(527)

565

973

27

57

200

200

200

200

Altura de apertura(588)

Unidad: mm

Unidad: mm

Unidad: mm

Orificios VESA *

Orificios VESA *

Orificios VESA *

Cuando monte el monitor, asegúrese de utilizar un soporte de montaje mural en conformidad con el método de montaje

compatible con VESA.

SHARP recomienda utilizar tornillos M6 y apretar los tornillos.

Obsérvese que la profundidad de los orificios de los tornillos del monitor es de 10 mm. Si la instalación quedara floja, el producto

podría caer al suelo y causar graves lesiones personales así como daños al producto. El tornillo y el orificio deberán juntarse con

más de 8 mm de longitud de rosca. Utilice un soporte que haya sido homologado para la norma UL1678, y que pueda resistir al

menos 4 veces o más el peso del monitor.
