31

S

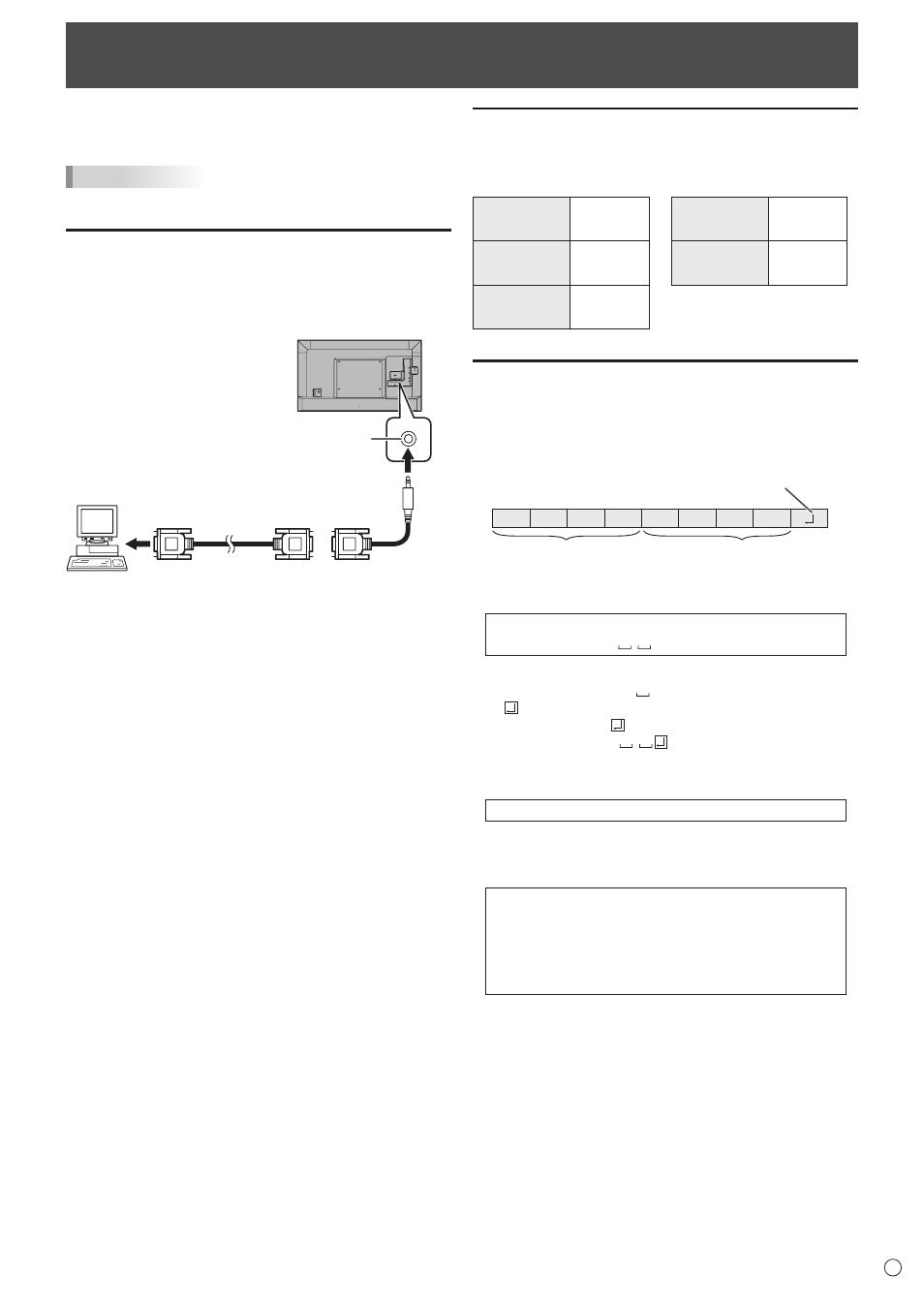

Control del monitor con un PC (RS-232C)

Podrá controlar este monitor desde un PC a través de un

puerto RS-232C (puerto COM) del PC.

CONSEJOS

• No podrá utilizar control de RS-232C y LAN simultáneamente.

Conexión de PC

Conecte el puerto COM del PC (conector RS-232C) al

terminal CONTROL (terminal de entrada RS-232C) del

monitor con el cable de conversión RS-232C (suministrado) y

un cable recto RS-232 (de venta en comercios).

Cable recto RS-232

(de venta en comercios)

Cable de conversión

RS-232C

(suministrado)

A puerto COM

Terminal CONTROL

(Terminal de entrada

RS-232C)

Ordenador

Condiciones de comunicación

Establezca los ajustes de comunicación RS-232C el PC para

que coincidan con los ajustes de comunicación del monitor

del modo siguiente:

Velocidad en

baudios

9600 bps

Bit de parada

1 bit

Longitud de

datos

8 bits

Control de

flujo

Ninguno

Bit de

paridad

Ninguno

Procedimiento de comunicación

n

Formato de comandos

Cuando se envíe un comando desde el PC al monitor, el

monitor funcionará de acuerdo con el comando recibido y

enviará un mensaje de respuesta al PC.

C1 C2 C3 C4 P1 P2 P3 P4

Código de retorno

Campo de comandos

(4 caracteres

alfanuméricos prescritos)

Campo de parámetros

(cadena de 4 caracteres

comprendidos por:

0-9, +, -, espacio, ?)

Ejemplo: VOLM0030

VOLM 30

* Asegúrese de introducir 4 caracteres para el parámetro.

Rellene con espacios (“ ”) si fuera necesario.

(“ ” es un código de retorno (0D

H

o 0A

H

))

Erróneo : VOLM30

Correcto : VOLM 30

Cuando introduzca un valor negativo, especifique un valor

numérico con tres dígitos.

Ejemplo: BLVL-005

Si un comando tiene “R” para “Dirección” en la “Tabla de

comandos de control” de la página 33, el valor actual podrá

obtenerse utilizando “?” como parámetro.

Ejemplo:

VOLM ? ? ? ?

De PC a monitor (¿cuál es el

ajuste de volumen actual?).

30

De monitor a PC (ajuste de

volumen actual: 30).
