S
10

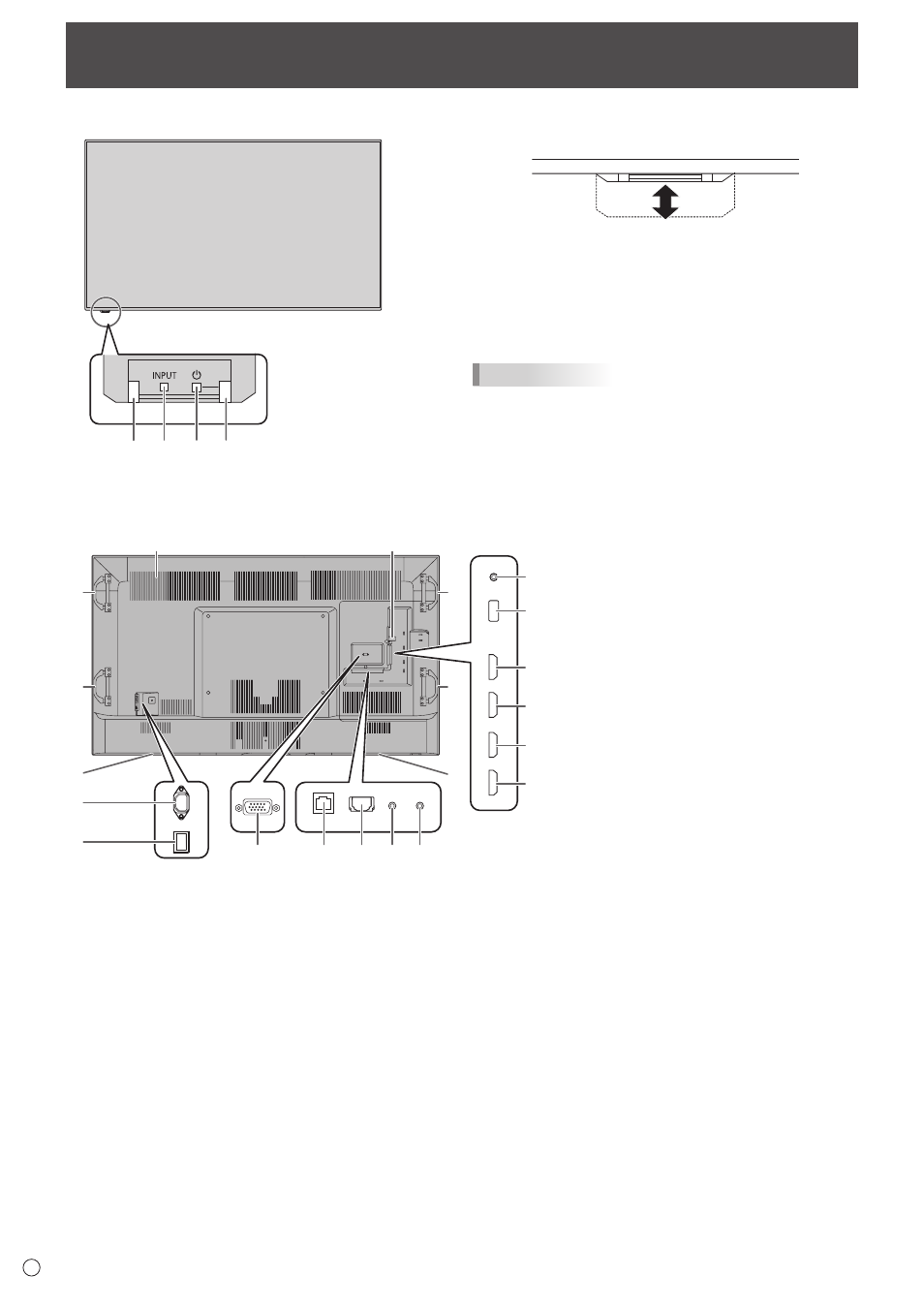

Nombres de componentes
n Vista frontal
2 3 4 5
1
Acceder al panel de control
1. Panel de LCD
2. Sensor de control remoto (Véase la página 16.)
3. Interruptor de entrada (Véase la página 18.)
4. Interruptor de encendido (Véase la página 17.)
5. LED indicador de conexión (Véase la página 17.)
CONSEJOS
• Utilice un objeto puntiagudo, por ejemplo la punta de un
lápiz para pulsar los interruptores.
n Vista posterior
11
12
13
14
15
16
9 8 10
3 3
1 2
6 7
4
17 17
17 17
5
1. Respiraderos
2. Tapa de la unidad flash USB
(Véase la página 15.)
3. Altavoces
4. Terminal de entrada de corriente (Véase
la página 14.)
5. Interruptor primario (Véase la página 17.)
6. Terminal de entrada PC D-sub (Véase la
página 13.)
7. Terminal de LAN (Véase la página 13.)
8. Terminal (óptico) de salida de audio digital
(Véase la página 13.)
9. Terminal de entrada Audio (Véase la
página 13.)
10. Terminal CONTROL (Terminal de entrada RS-
232C) (Véase la página 13.)
11. Terminal del auricular (Véase la página 13.)
12. Puerto USB (Véase la página 13.)
13. Terminal de entrada HDMI1 (Véase la
página 12.)
14. Terminal de entrada HDMI2 (Véase la
página 12.)
15. Terminal de entrada HDMI3 (Véase la
página 12.)
16. Terminal de entrada HDMI4 (Véase la
página 12.)
17. Asas (Véase la página 14.)
