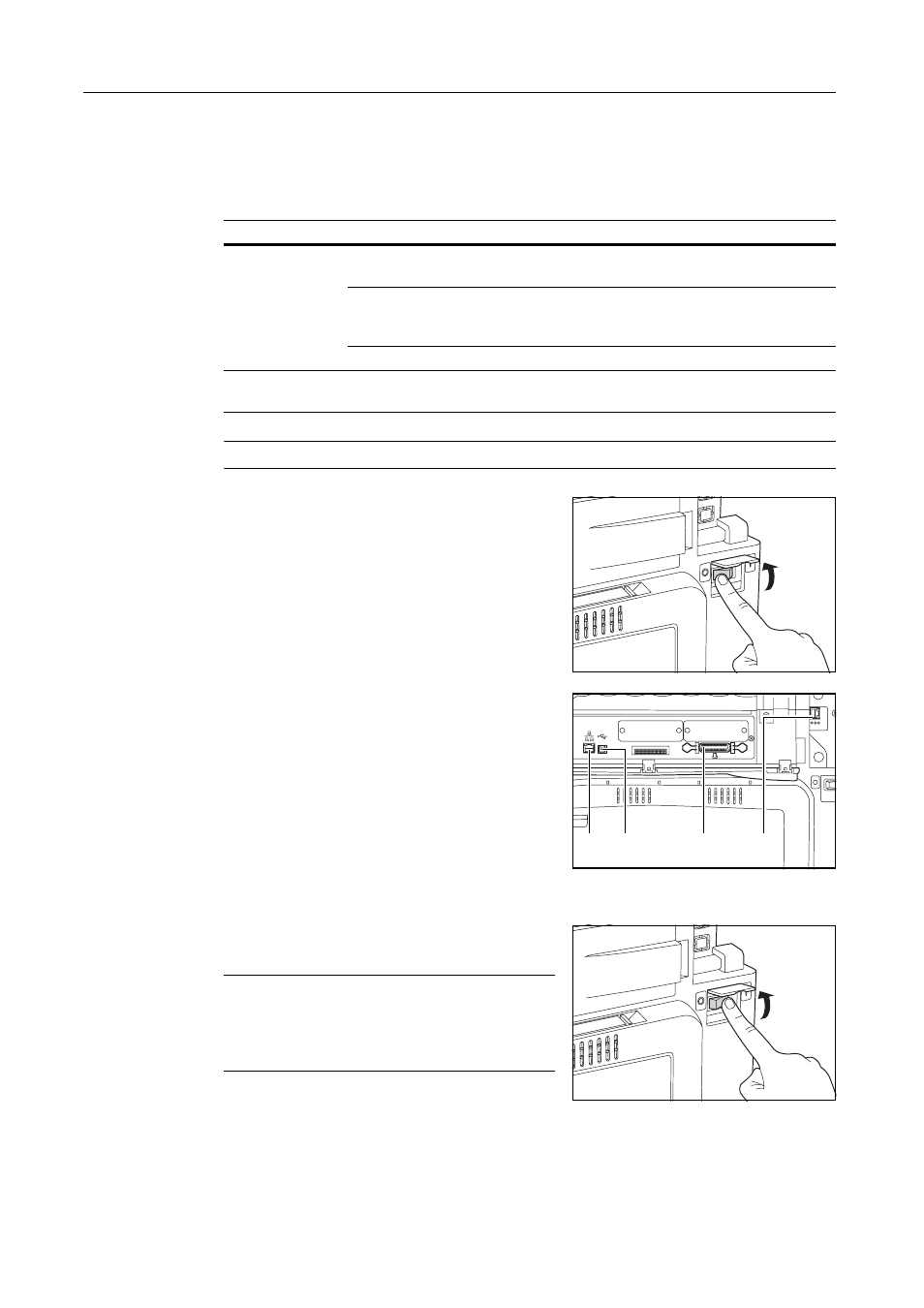

Conexión de cables
Conecte a un PC para usar las funciones de impresora y escáner. Este dispositivo tiene las
siguientes interfaces para la conexión a los PC.
Use el tipo de cable adecuado para la interfaz seleccionada.
NOTA: Use cables USB, 10Base-T y 100Base-TX blindados.
1 Abra la cubierta del interruptor principal y coloque el
interruptor en la posición de apagado ( ).
Apague el PC al conectar un cable de puerto paralelo.
2 Abra la cubierta de la interfaz en el lado derecho de la
unidad y conecte el cable a la interfaz.
A: interfaz de red (impresora)
B: interfaz USB (impresora)
C: interfaz de puerto paralelo (impresora)
D: interfaz de red (escáner)
3 Conecte el otro extremo del cable al PC o a un concentrador (dispositivo interruptor de red).
4 Abra la cubierta del interruptor principal y coloque el
interruptor en la posición de encendido ( | ).
NOTA: Para la conexión de cables de red, configure
la red después de conectar los cables. Para obtener
más información, consulte Configuración de red
(TCP/IP) en la página 2-23 y Configuración básica
del escáner en la página 2-28.
Función Interfaz Cable necesario
Funcionalidad de
impresión Interfaz de puerto
paralelo Cable de puerto paralelo (especificación IEEE1284,
1,5 m o menos)
Interfaz USB Cable compatible con USB de alta velocidad
(especificación de USB de alta velocidad, 5.0 m o
menos) blindado
Interfaz de red Cable de red (10Base-T o 100Base-TX)
Funciones de
escaneado Interfaz de red Cable de red (10Base-T o 100Base-TX)
A B C D
