2-1
Sección 2 NOMBRES DE LAS PARTES

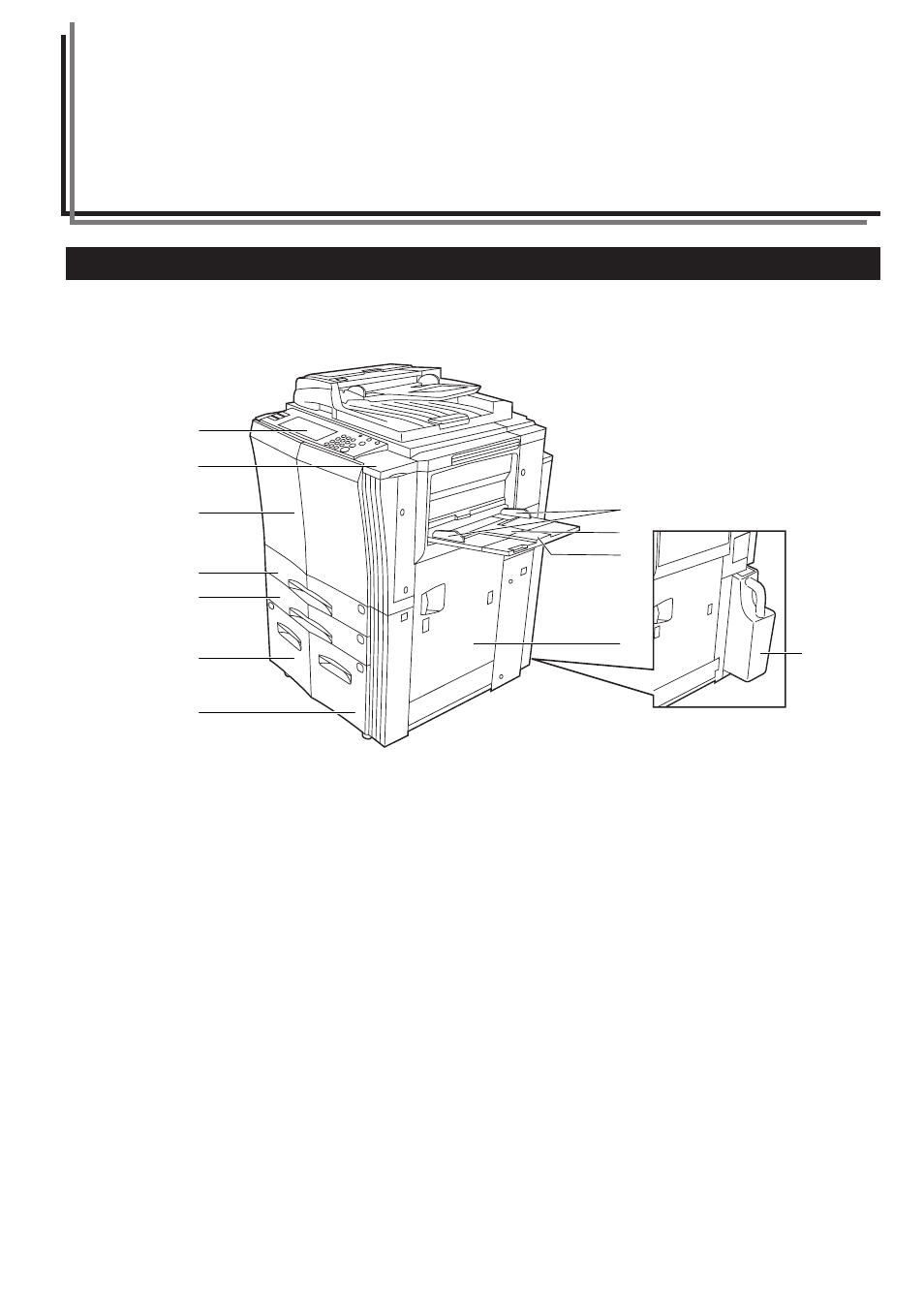

1. Cuerpo principal
6
7
5
4
3
2
1
!
8
9
0
@
1 Tablero de controles
(Realice aquí las operaciones de copiado.)
2 Cubierta en el lado derecho del tablero de controles
(Abra esta cubierta cuando agregue toner.)
3 Tapa frontal
(Abra esta tapa cuando se produce un atasco de papel en el
interior de la copiadora.)
4 Gaveta Nº1
(Esta gaveta tiene capacidad para 500 hojas de papel de copia
común.)
5 Gaveta Nº2
(Esta gaveta tiene capacidad para 500 hojas de papel de copia
común.)
6 Gaveta Nº3
(Esta gaveta tiene capacidad para 1000 hojas de papel de copia
común.)
7 Gaveta Nº4
(Esta gaveta tiene capacidad para 1500 hojas de papel de copia
común.)
8 Bandeja de la alimentación directa
(Coloque papel en esta bandeja cuando se hacen copias en papel
de tamaño pequeño o de tipos especiales.)
9 Guías de inserción
(Ajuste estas guías para que coincida con el ancho del papel
colocado en la bandeja de la alimentación directa.)
0 Extensión de la bandeja de la alimentación directa
(Abra esta extensión cuando copie en papel de tamaño 8 1/2 " x
11", 11" x 17", B4 o A3.)
! Tapa derecha
(Abra esta tapa cuando se produce un atasco de papel en el
interior de la copiadora.)
@ Caja con desecho de toner
(La caja con desecho de toner debe cambiarla su técnico de
servicio.)
