3-INSTALACIÓN Y MONTAJE
ORIFICIO DE INTRODUCCIÓN DEL PRODUCTO

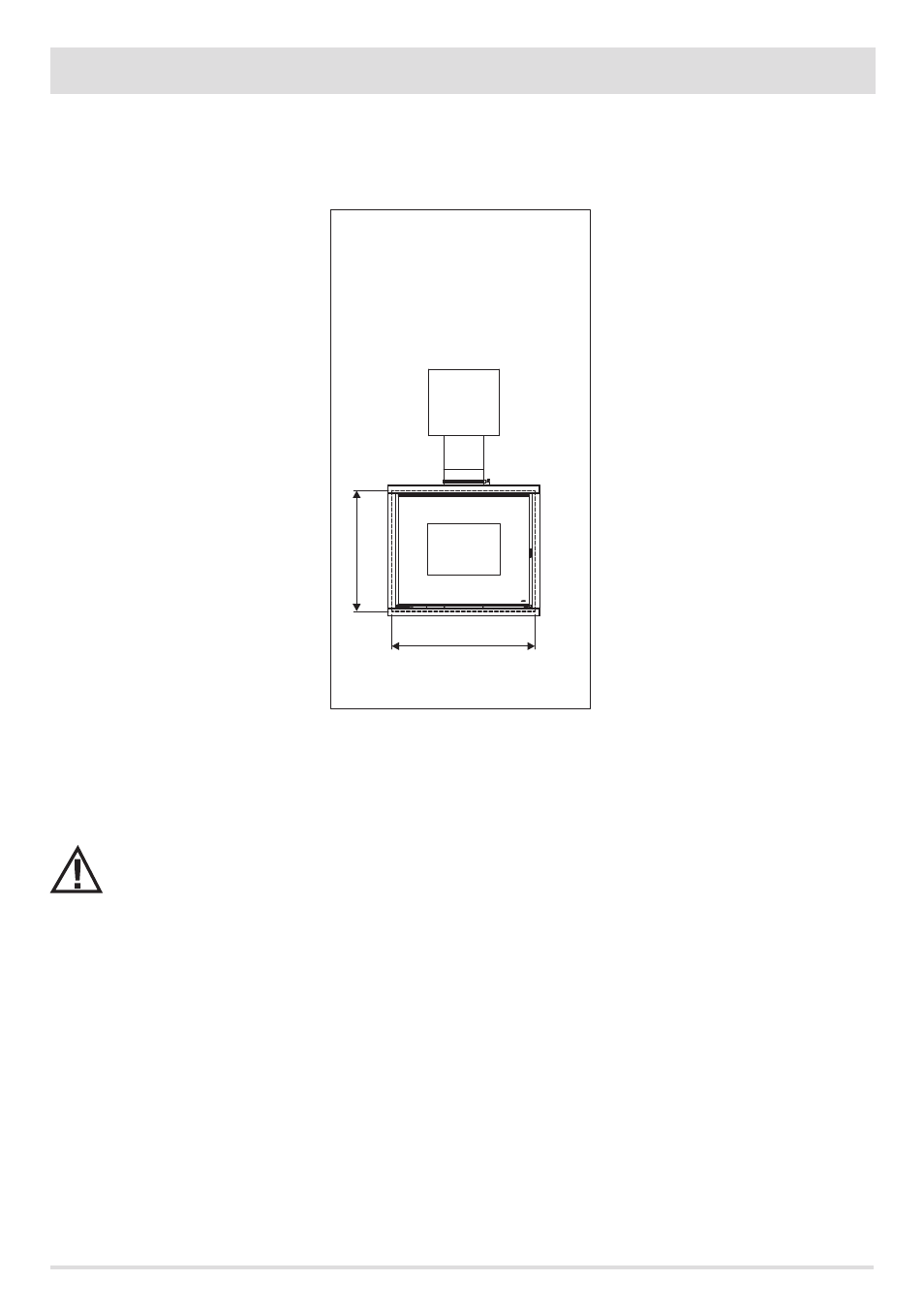

El orificio que se debe realizar en la pared es de 765*610 mm. Estas medidas le permiten al marco cubrir la fisura que permanece entre el
producto y el orificio y además permiten la extracción del producto en caso de mantenimiento y/o sustitución de piezas.
CONEXIÓN INTERRUPTOR Y PANEL DE MANDOS
El panel de emergencia y el interruptor ya han sido montados en la puerta de carga pellet y ya han sido conectados a los respectivos
cables por el fabricante. Tome el cable del interruptor y conéctelo a la toma que se encuentra en la parte posterior del producto.
El cable del panel de mandos debe en cambio estar conectado a la tarjeta eléctrica en la posición 1.
• Preste la máxima atención cuando se desplazan los paneles conectados con los cables relativos.
• Los cables deben permanecer en zonas alejadas del calor o en zonas donde no puedan ser dañados por la
extracción eventual del producto.
• Para un funcionamiento correcto haga pasar el cable flat y el cable del interruptor lejos entre ellos, con
recorridos diferentes.
• No fuerce en ningún caso la introducción del conector.
• No pliegue y/o retuerce los cables.
• No modifique los conectores o los cables o los soportes de los paneles.
MONTAJE PUERTA
Una vez realizado el cableado eléctrico, antes de fijar definitivamente la puerta de la campana, realice una prueba de funcionamiento.
Si la prueba da resultado positivo, fije la puerta a la campana mediante cuatro tornillos, utilizando los cuatro orificios presentes en el
bastidor de la puerta misma marcados con la letra (B).
Los orificios marcados en los perfiles horizontales de la puerta (A) sirven en cambio para fijar el bastidor de la puerta al bastidor de la
rampa para fijar definitivamente los dos elementos conteniendo en el medio la pared de la campana.
Preventivamente en la campana es preciso realizar un orificio rectangular a una altura determinada según cómo ha sido instalado el
soporte opcional o cómo ha sido realizada la elevación en mampostería.
