7. ESQUEMAS ELÉCTRICOS

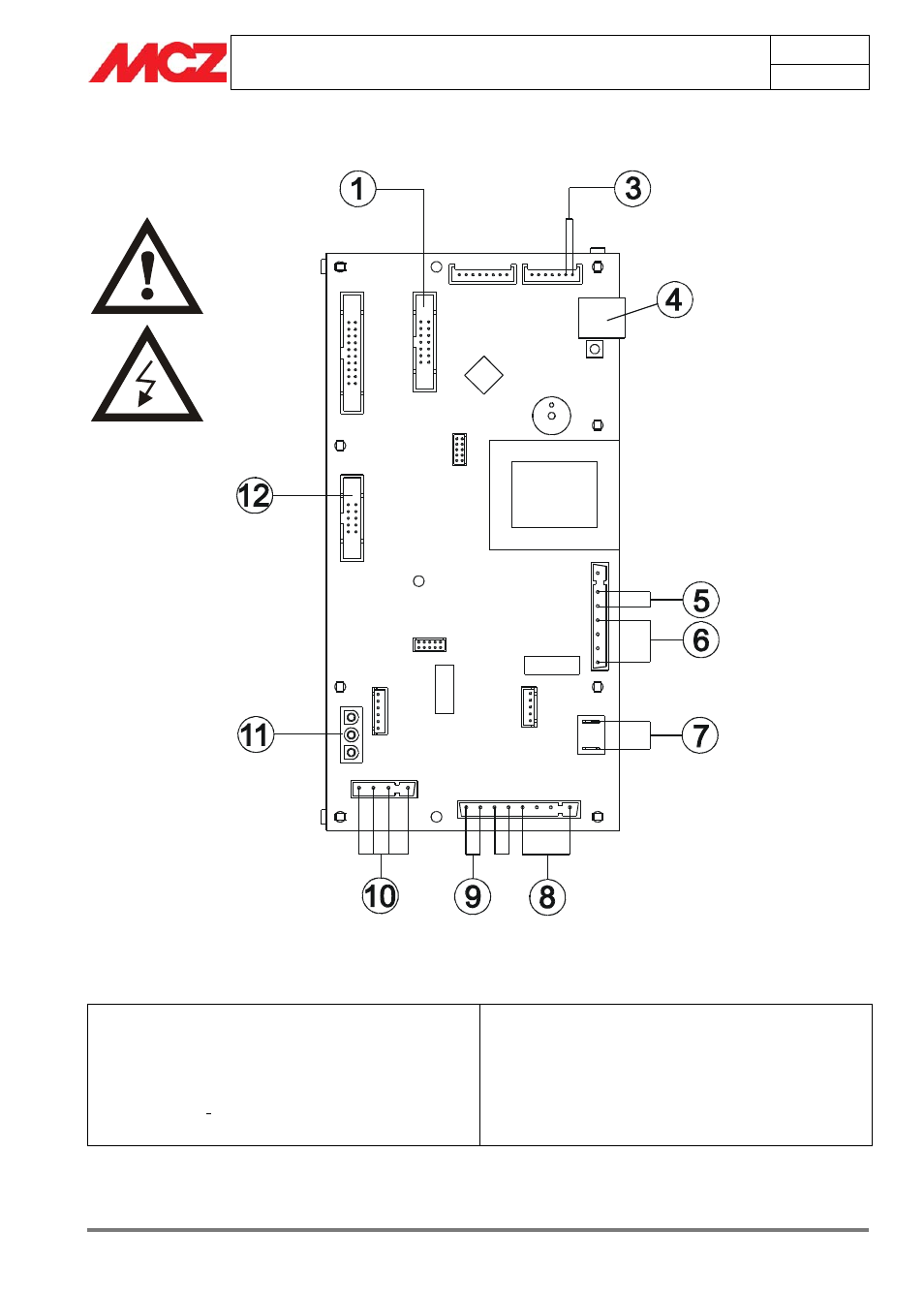

LEYENDA DEL CABLEADO PLACA MADRE
1. Panel de emergencia
3. Sonda de humos
4. Conexión modem 8. Motoreductor
9. Termostato de contacto
10. Ventilador de aire
11. Control de giros del extractor de humos
5. Interruptor
6. Resistencia
12. Detector de aire
7. Ventilador expulsión humos
N.B. Los cables eléctricos de cada componente se suministran con conectores, ya que varían las medidas.
